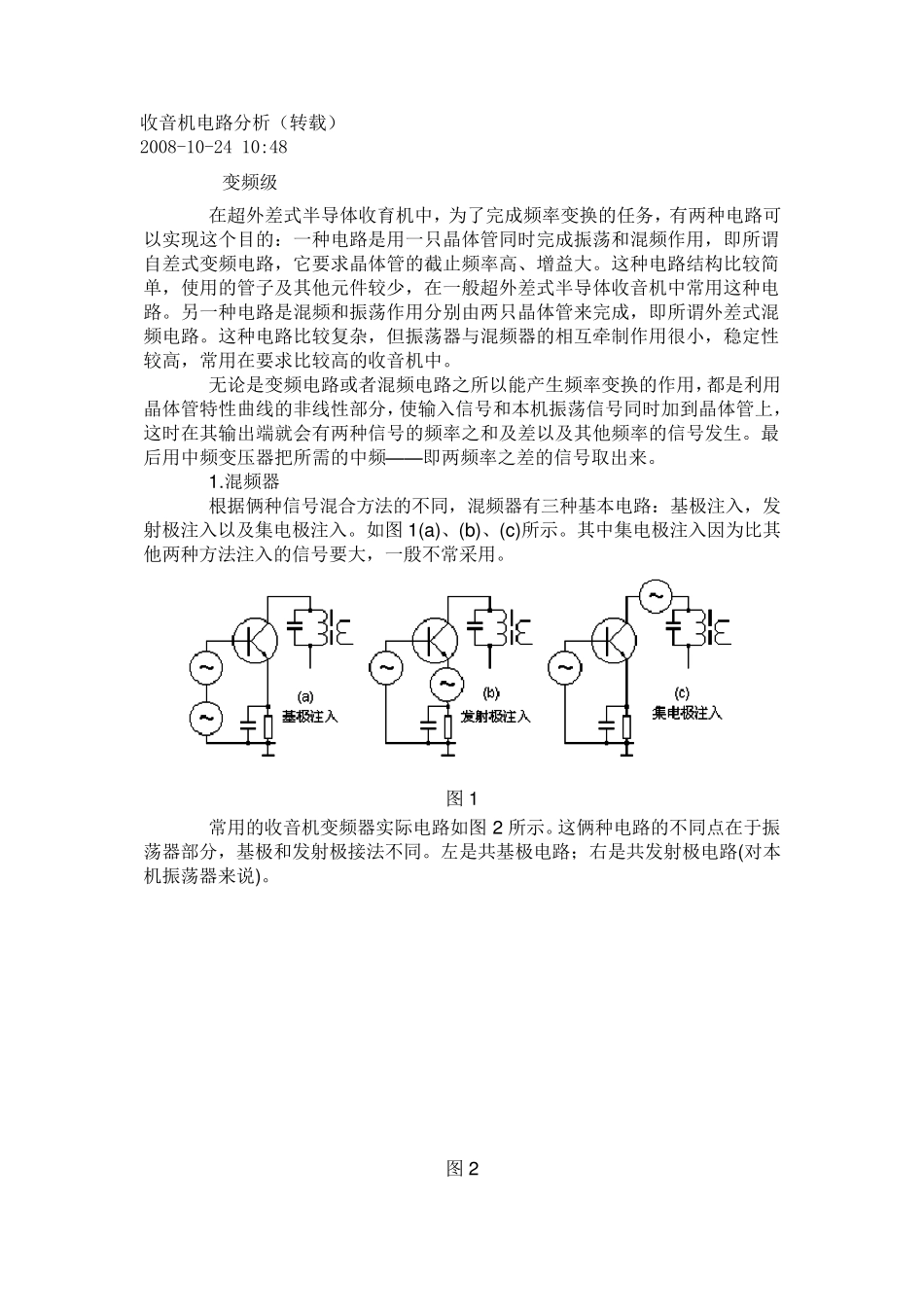

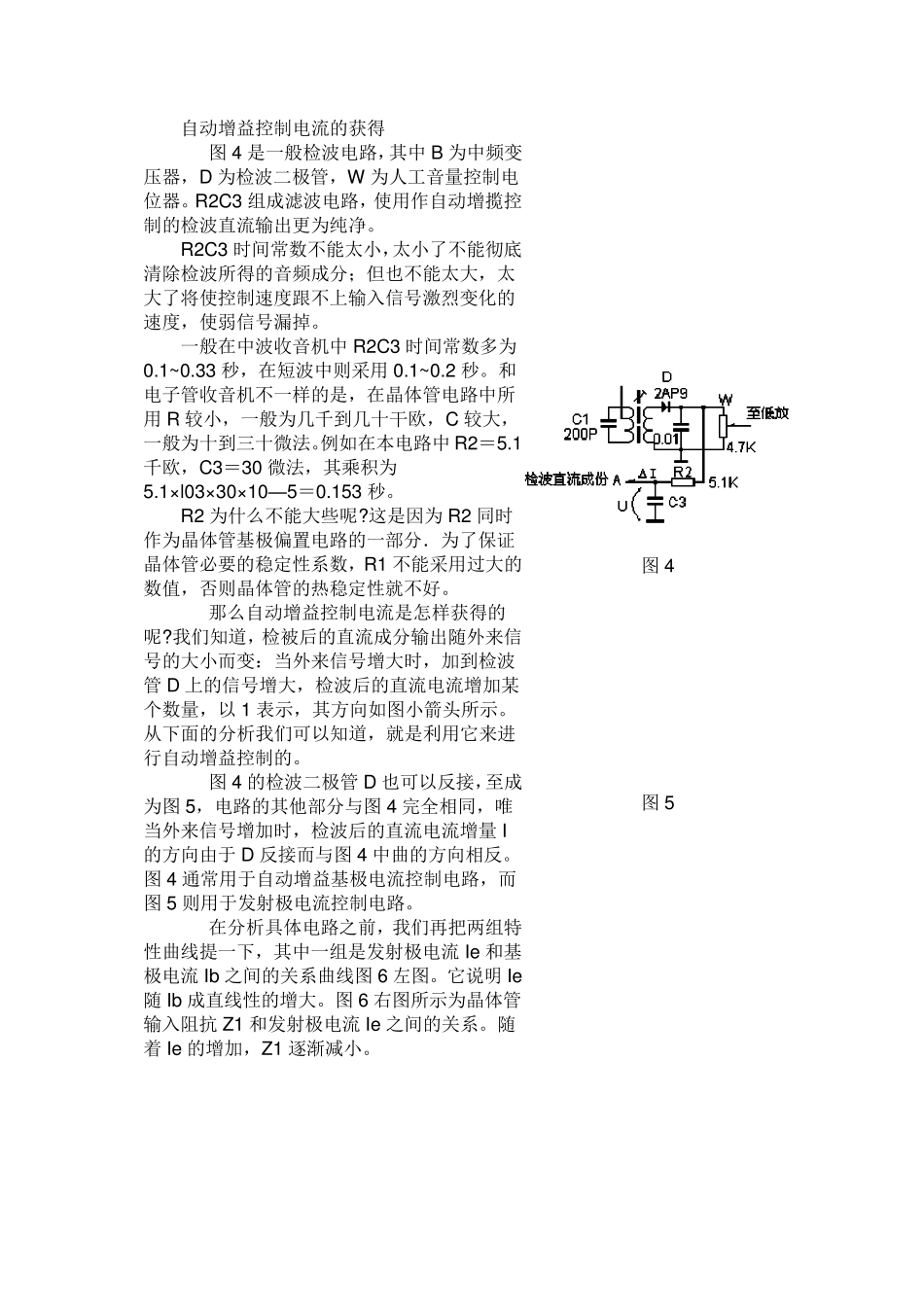

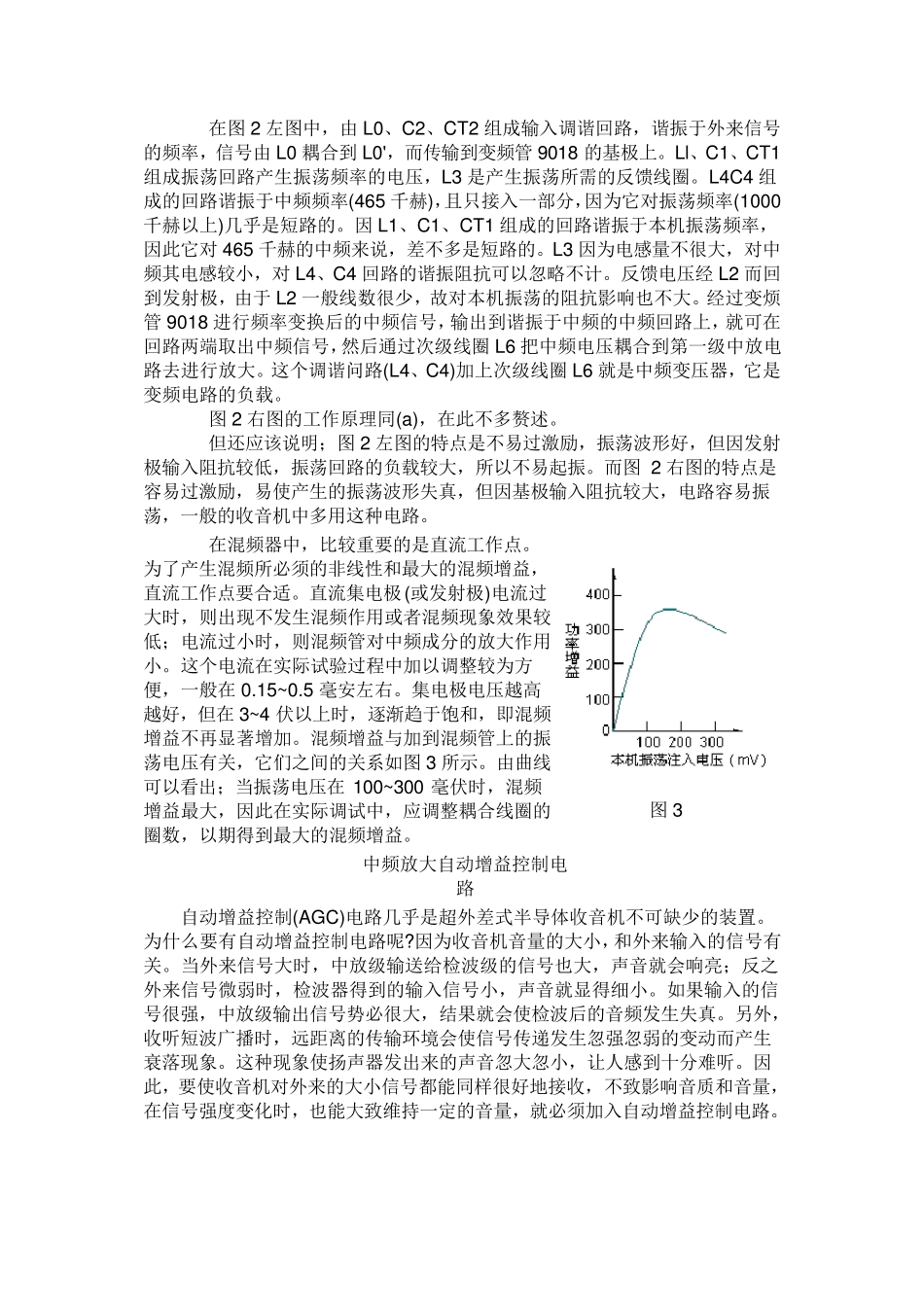

收音机电路分析(转载) 2008-10-24 10:48 变频级 在超外差式半导体收育机中,为了完成频率变换的任务,有两种电路可以实现这个目的:一种电路是用一只晶体管同时完成振荡和混频作用,即所谓自差式变频电路,它要求晶体管的截止频率高、增益大。这种电路结构比较简单,使用的管子及其他元件较少,在一般超外差式半导体收音机中常用这种电路。另一种电路是混频和振荡作用分别由两只晶体管来完成,即所谓外差式混频电路。这种电路比较复杂,但振荡器与混频器的相互牵制作用很小,稳定性较高,常用在要求比较高的收音机中。 无论是变频电路或者混频电路之所以能产生频率变换的作用,都是利用晶体管特性曲线的非线性部分,使输入信号和本机振荡信号同时加到晶体管上,这时在其输出端就会有两种信号的频率之和及差以及其他频率的信号发生。最后用中频变压器把所需的中频——即两频率之差的信号取出来。 1.混频器 根据俩种信号混合方法的不同,混频器有三种基本电路:基极注入,发射极注入以及集电极注入。如图1(a)、(b)、(c)所示。其中集电极注入因为比其他两种方法注入的信号要大,一殷不常采用。 图1 常用的收音机变频器实际 电路如图2 所示。这俩种电路的不同点 在于 振荡器部分,基极和发射极接 法不同。左 是共 基极电路; 右 是共 发射极电路(对 本机振荡器来说 )。 图2 在图2 左图中,由L0、C2、CT2 组成输入调谐回路,谐振于外来信号的频率,信号由L0 耦合到 L0',而传输到变频管 9018 的基极上。Ll、C1、CT1组成振荡回路产生振荡频率的电压,L3 是产生振荡所需的反馈线圈。L4C4 组成的回路谐振于中频频率(465 千赫),且只接入一部分,因为它对振荡频率(1000千赫以上)几乎是短路的。因 L1、C1、CT1 组成的回路谐振于本机振荡频率,因此它对 465 千赫的中频来说,差不多是短路的。L3 因为电感量不很大,对中频其电感较小,对 L4、C4 回路的谐振阻抗可以忽略不计。反馈电压经 L2 而回到发射极,由于 L2 一般线数很少,故对本机振荡的阻抗影响也不大。经过变烦管 9018 进行频率变换后的中频信号,输出到谐振于中频的中频回路上,就可在回路两端取出中频信号,然后通过次级线圈 L6 把中频电压耦合到第一级中放电路去进行放大。这个调谐问路(L4、C4)加上次级线圈 L6 就是中频变压器,它是变频电路的负载。 图2 右图的工作原理同(a),在此不多赘述。 但还应该说明;图2 左图的特点是不易过激励...
