欧姆定律的应用

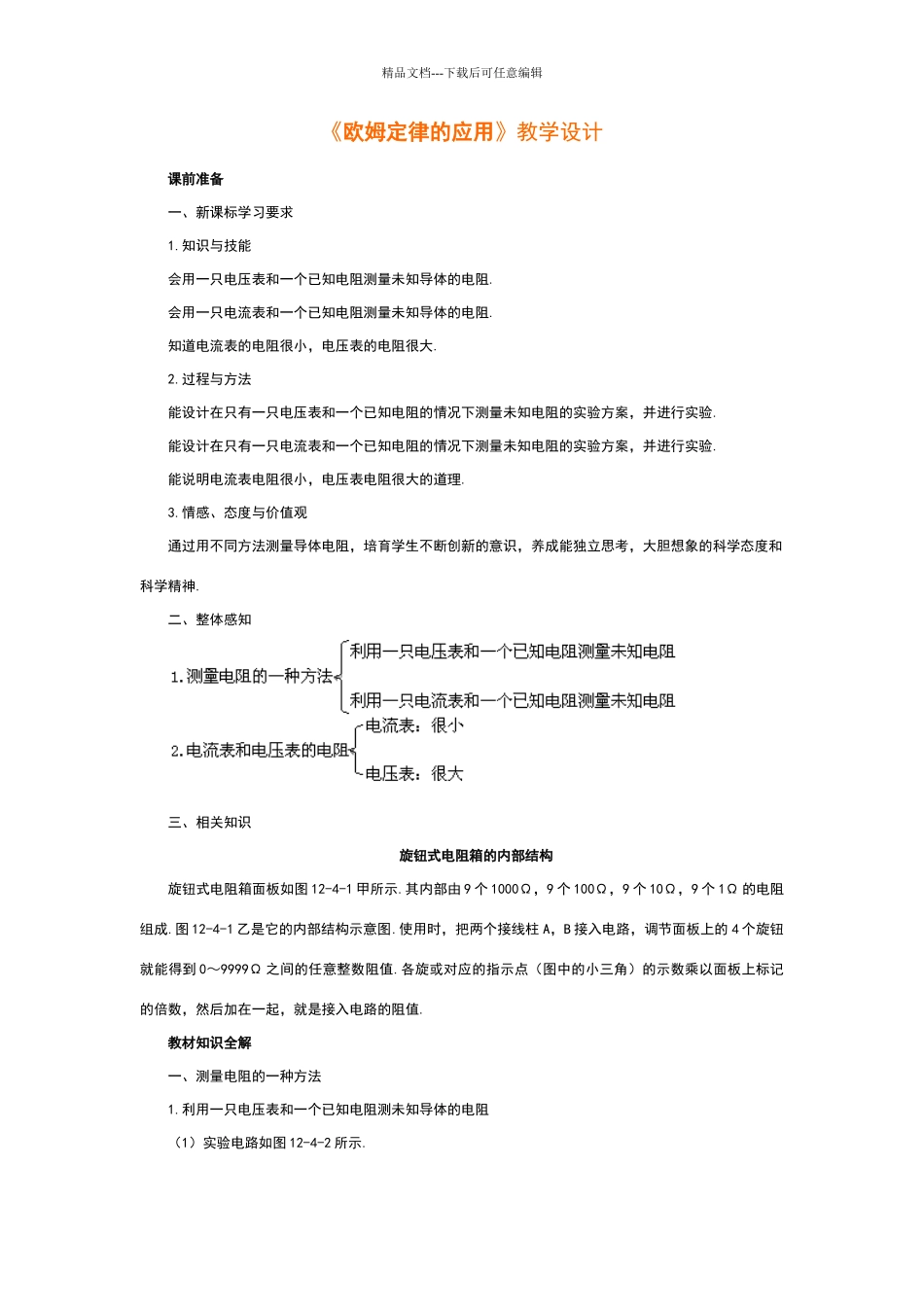

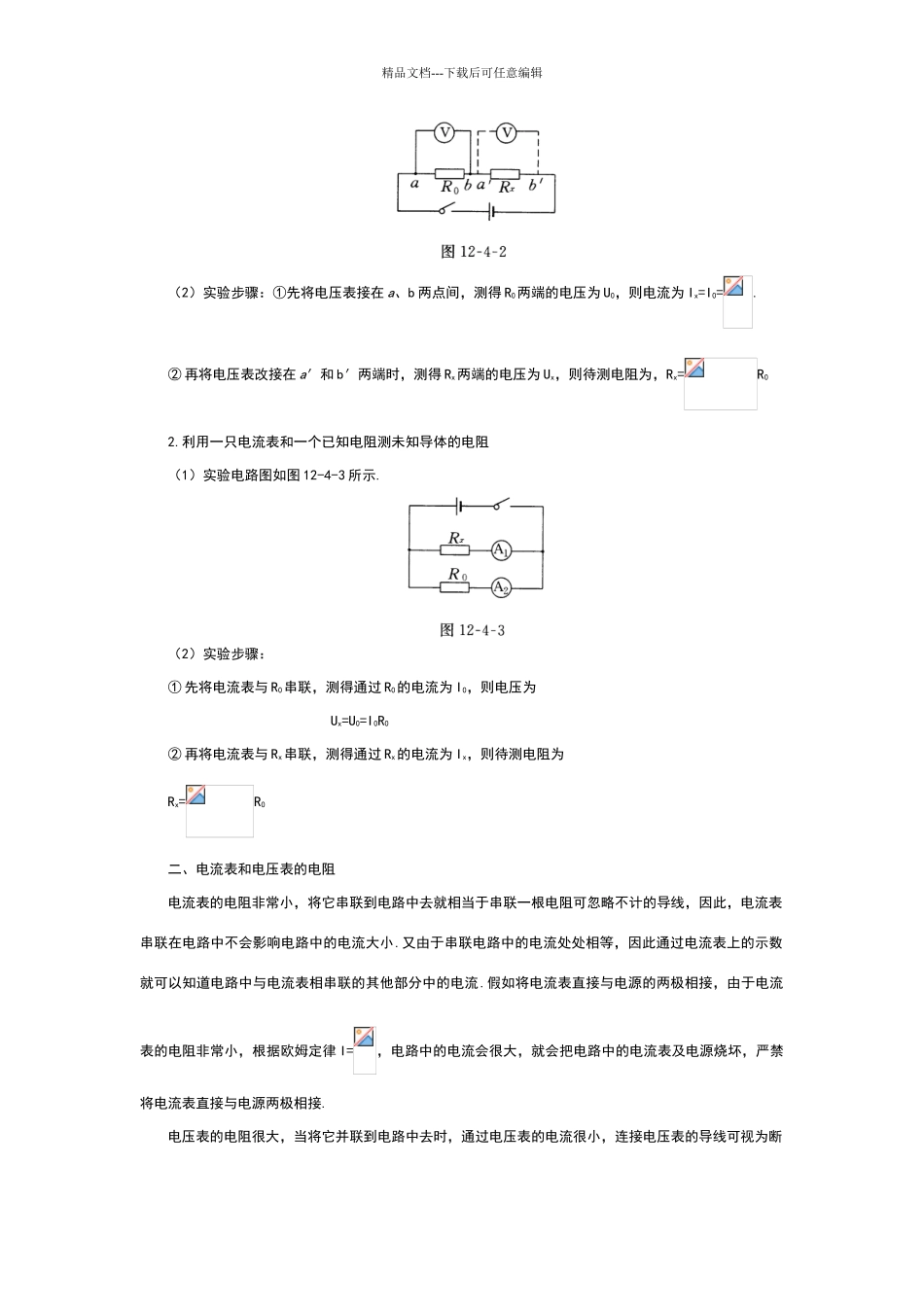

精品文档---下载后可任意编辑《欧姆定律的应用》教学设计课前准备一、新课标学习要求1.知识与技能会用一只电压表和一个已知电阻测量未知导体的电阻.会用一只电流表和一个已知电阻测量未知导体的电阻.知道电流表的电阻很小，电压表的电阻很大.2.过程与方法能设计在只有一只电压表和一个已知电阻的情况下测量未知电阻的实验方案，并进行实验.能设计在只有一只电流表和一个已知电阻的情况下测量未知电阻的实验方案，并进行实验.能说明电流表电阻很小，电压表电阻很大的道理.3.情感、态度与价值观通过用不同方法测量导体电阻，培育学生不断创新的意识，养成能独立思考，大胆想象的科学态度和科学精神.二、整体感知三、相关知识旋钮式电阻箱的内部结构旋钮式电阻箱面板如图 12-4-1 甲所示.其内部由 9 个 1000Ω，9 个 100Ω，9 个 10Ω，9 个 1Ω 的电阻组成.图 12-4-1 乙是它的内部结构示意图.使用时，把两个接线柱 A，B 接入电路，调节面板上的 4 个旋钮就能得到 0～9999Ω 之间的任意整数阻值.各旋或对应的指示点（图中的小三角）的示数乘以面板上标记的倍数，然后加在一起，就是接入电路的阻值.教材知识全解一、测量电阻的一种方法1.利用一只电压表和一个已知电阻测未知导体的电阻（1）实验电路如图 12-4-2 所示.精品文档---下载后可任意编辑（2）实验步骤：①先将电压表接在 a、b 两点间，测得 R0两端的电压为 U0，则电流为 Ix=I0=.② 再将电压表改接在 a′和 b′两端时，测得 Rx两端的电压为 Ux，则待测电阻为，Rx=R02.利用一只电流表和一个已知电阻测未知导体的电阻（1）实验电路图如图 12-4-3 所示.（2）实验步骤：① 先将电流表与 R0串联，测得通过 R0的电流为 I0，则电压为Ux=U0=I0R0② 再将电流表与 Rx串联，测得通过 Rx的电流为 Ix，则待测电阻为Rx=R0二、电流表和电压表的电阻电流表的电阻非常小，将它串联到电路中去就相当于串联一根电阻可忽略不计的导线，因此，电流表串联在电路中不会影响电路中的电流大小.又由于串联电路中的电流处处相等，因此通过电流表上的示数就可以知道电路中与电流表相串联的其他部分中的电流.假如将电流表直接与电源的两极相接，由于电流表的电阻非常小，根据欧姆定律 I=，电路中的电流会很大，就会把电路中的电流表及电源烧坏，严禁将电流表直接与电源两极相接.电压表的电阻很大，当将它并联到电路中去时，通过电压表的电流很小，连接电压表的导线可视为断精品文...
