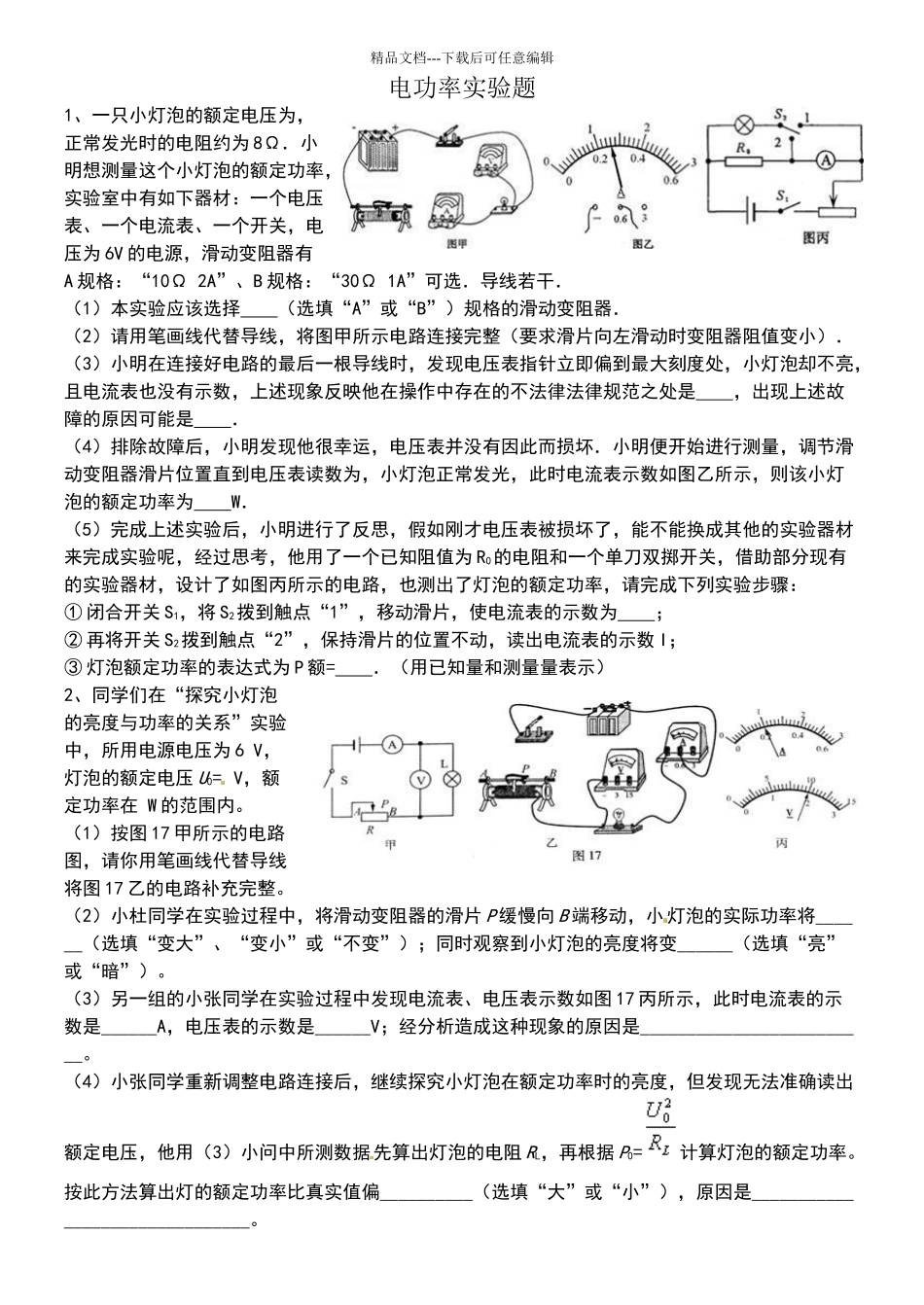

精品文档---下载后可任意编辑电功率实验题1、一只小灯泡的额定电压为，正常发光时的电阻约为 8Ω．小明想测量这个小灯泡的额定功率，实验室中有如下器材：一个电压表、一个电流表、一个开关，电压为 6V 的电源，滑动变阻器有A 规格：“10Ω 2A”、B 规格：“30Ω 1A”可选．导线若干．（1）本实验应该选择 （选填“A”或“B”）规格的滑动变阻器．（2）请用笔画线代替导线，将图甲所示电路连接完整（要求滑片向左滑动时变阻器阻值变小）．（3）小明在连接好电路的最后一根导线时，发现电压表指针立即偏到最大刻度处，小灯泡却不亮，且电流表也没有示数，上述现象反映他在操作中存在的不法律法律规范之处是 ，出现上述故障的原因可能是 ．（4）排除故障后，小明发现他很幸运，电压表并没有因此而损坏．小明便开始进行测量，调节滑动变阻器滑片位置直到电压表读数为，小灯泡正常发光，此时电流表示数如图乙所示，则该小灯泡的额定功率为 W．（5）完成上述实验后，小明进行了反思，假如刚才电压表被损坏了，能不能换成其他的实验器材来完成实验呢，经过思考，他用了一个已知阻值为 R0的电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图丙所示的电路，也测出了灯泡的额定功率，请完成下列实验步骤：① 闭合开关 S1，将 S2拨到触点“1”，移动滑片，使电流表的示数为 ；② 再将开关 S2拨到触点“2”，保持滑片的位置不动，读出电流表的示数 I；③ 灯泡额定功率的表达式为 P 额= ．（用已知量和测量量表示）2、同学们在“探究小灯泡的亮度与功率的关系”实验中，所用电源电压为 6 V，灯泡的额定电压 U0= V，额定功率在 W 的范围内。（1）按图 17 甲所示的电路图，请你用笔画线代替导线将图 17 乙的电路补充完整。（2）小杜同学在实验过程中，将滑动变阻器的滑片 P 缓慢向 B 端移动，小灯泡的实际功率将______（选填“变大”、“变小”或“不变”）；同时观察到小灯泡的亮度将变______（选填“亮”或“暗”）。（3）另一组的小张同学在实验过程中发现电流表、电压表示数如图 17 丙所示，此时电流表的示数是______A，电压表的示数是______V；经分析造成这种现象的原因是_________________________。（4）小张同学重新调整电路连接后，继续探究小灯泡在额定功率时的亮度，但发现无法准确读出额定电压，他用（3）小问中所测数据先算出灯泡的电阻 RL，再根据 P0=计算灯泡的额定功率。按此方法算出灯的额...
