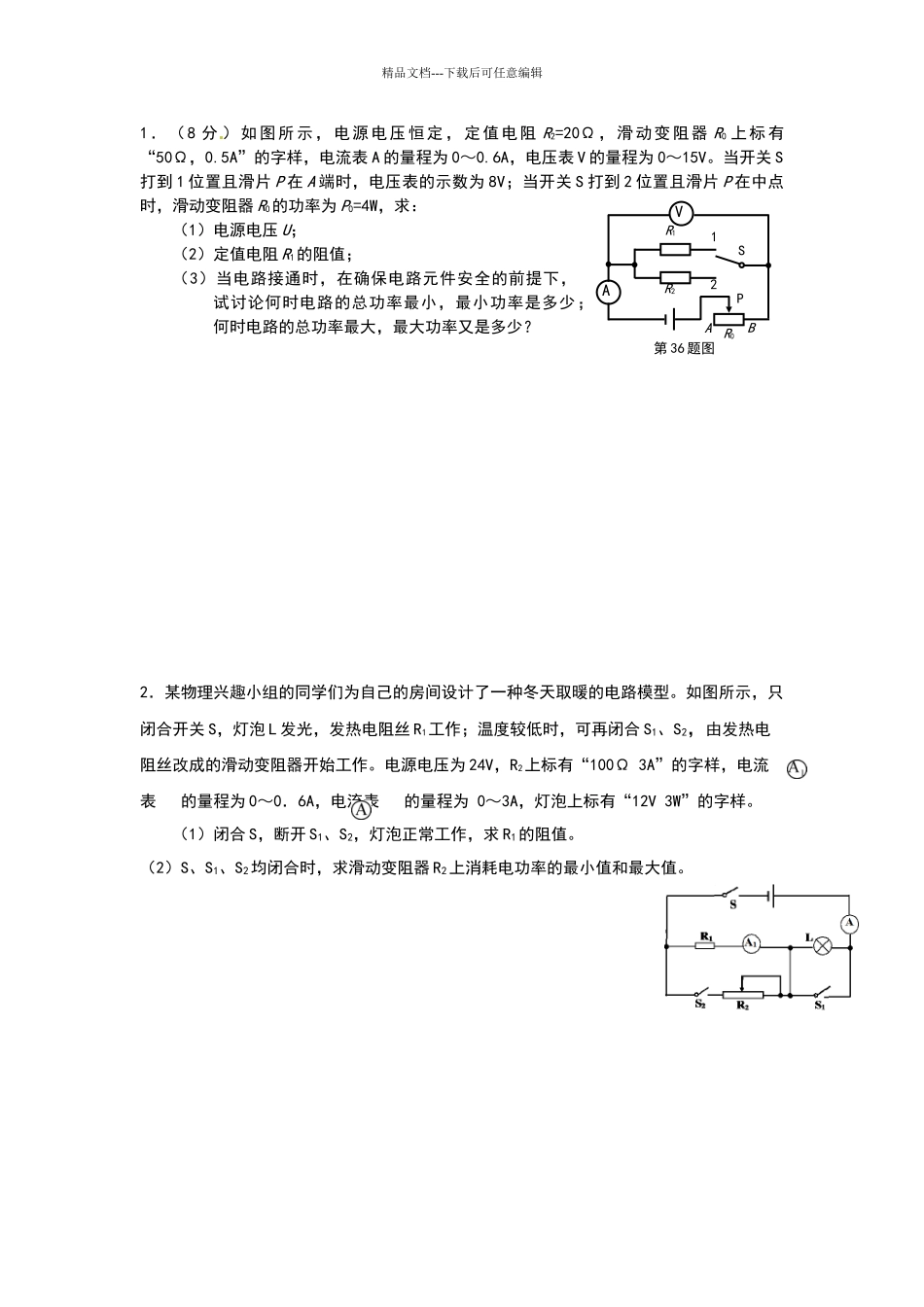

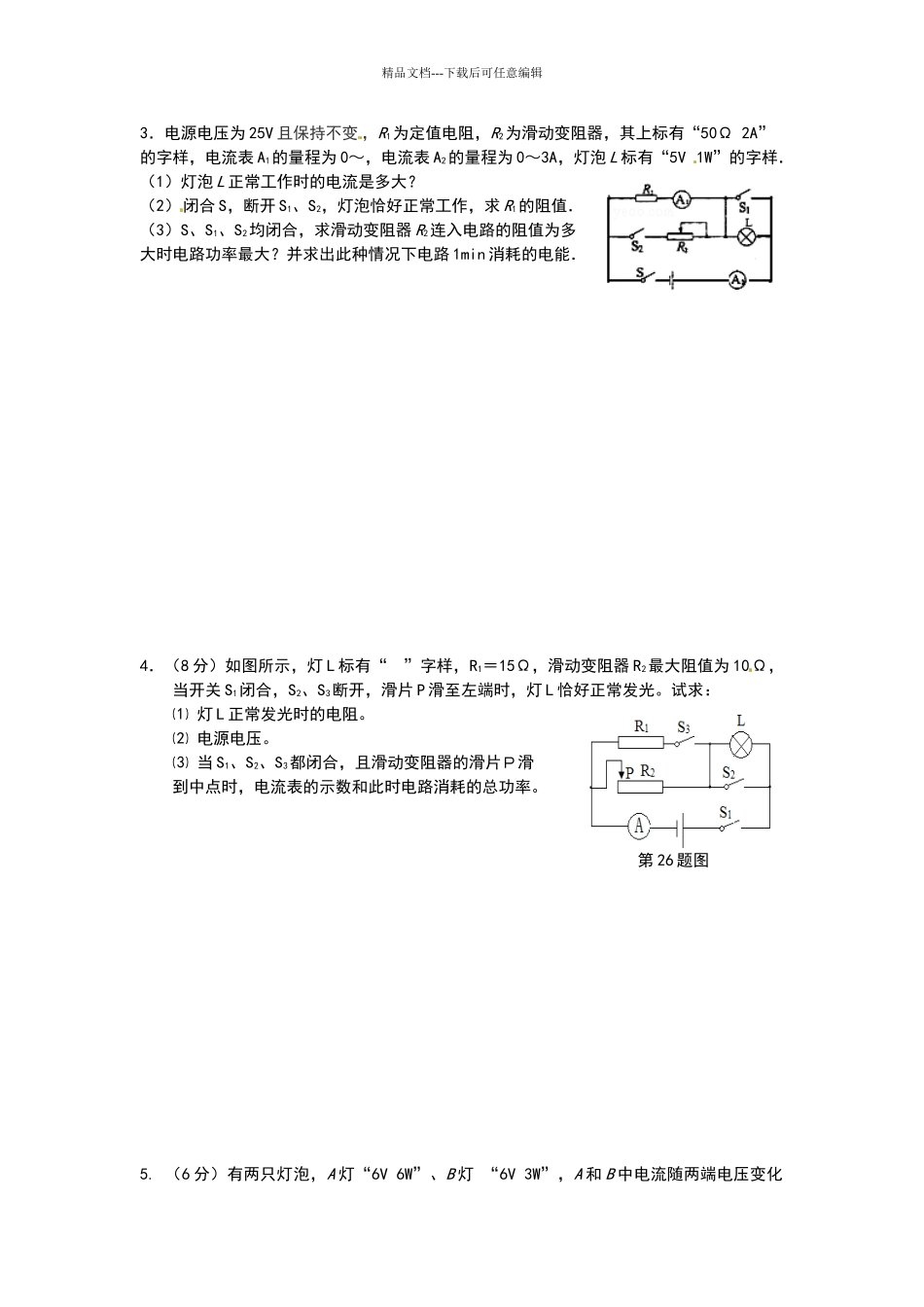

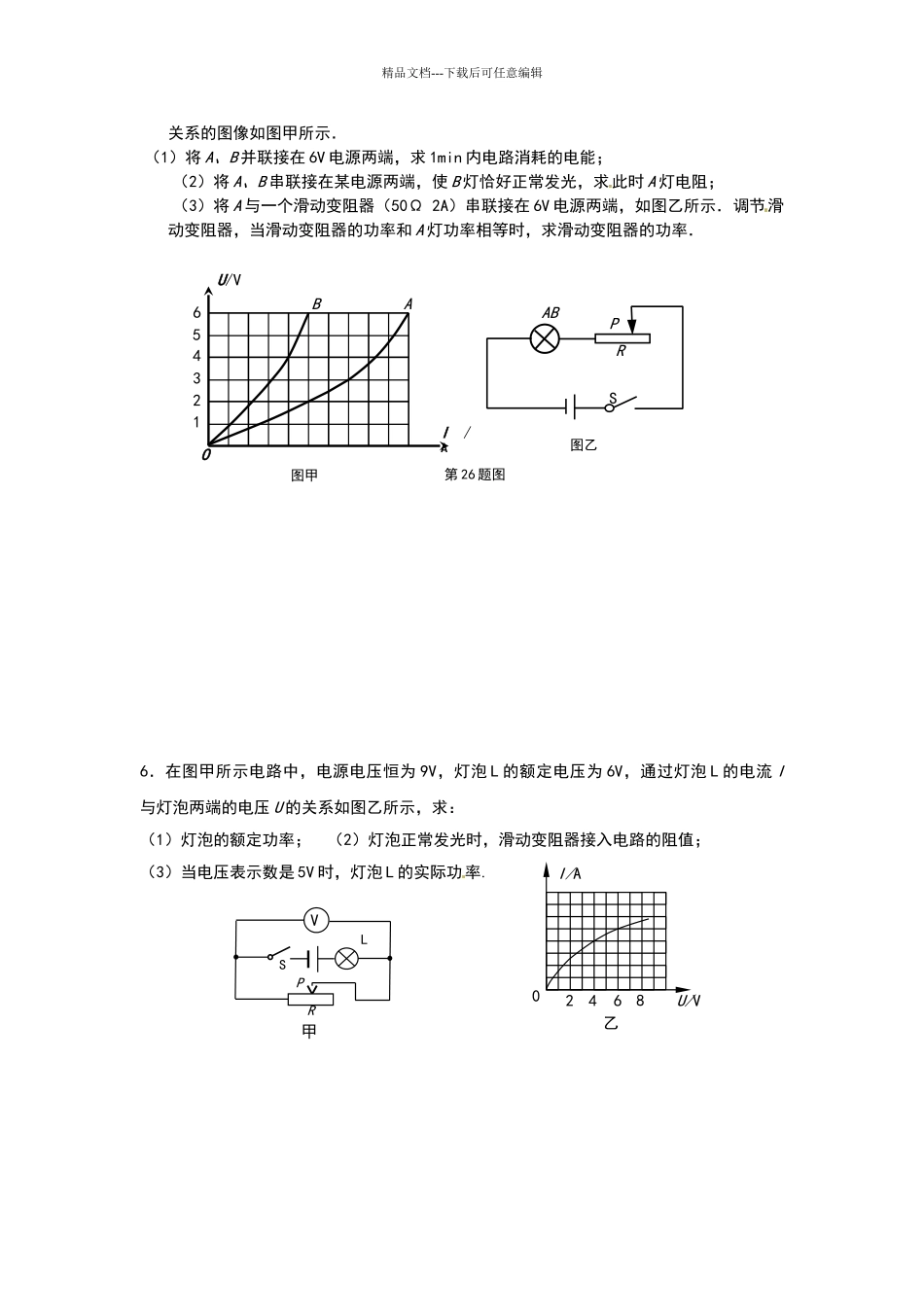

精品文档---下载后可任意编辑1．（8 分 ）如图所示，电源电压恒定，定值电阻 R2=20Ω，滑动变阻器 R0 上标有“50Ω，0.5A”的字样，电流表 A 的量程为 0～0.6A，电压表 V 的量程为 0～15V。当开关 S打到 1 位置且滑片 P 在 A 端时，电压表的示数为 8V；当开关 S 打到 2 位置且滑片 P 在中点时，滑动变阻器 R0的功率为 P0=4W，求：（1）电源电压 U；（2）定值电阻 R1的阻值；（3）当电路接通时，在确保电路元件安全的前提下，试讨论何时电路的总功率最小，最小功率是多少；何时电路的总功率最大，最大功率又是多少？2．某物理兴趣小组的同学们为自己的房间设计了一种冬天取暖的电路模型。如图所示，只闭合开关 S，灯泡 L 发光，发热电阻丝 R1工作；温度较低时，可再闭合 S1、S2，由发热电阻丝改成的滑动变阻器开始工作。电源电压为 24V，R2上标有“100Ω 3A”的字样，电流表 的量程为 0～0．6A，电流表 的量程为 0～3A，灯泡上标有“12V 3W”的字样。 （1）闭合 S，断开 S1、S2，灯泡正常工作，求 R1的阻值。（2）S、S1、S2均闭合时，求滑动变阻器 R2上消耗电功率的最小值和最大值。第 36 题图R1PABSR2AV21R0精品文档---下载后可任意编辑3．电源电压为 25V 且保持不变 ，R1为定值电阻，R2为滑动变阻器，其上标有“50Ω 2A”的字样，电流表 A1的量程为 0～，电流表 A2的量程为 0～3A，灯泡 L 标有“5V 1W”的字样．（1）灯泡 L 正常工作时的电流是多大？（2）闭合 S，断开 S1、S2，灯泡恰好正常工作，求 R1的阻值．（3）S、S1、S2均闭合，求滑动变阻器 R2连入电路的阻值为多大时电路功率最大？并求出此种情况下电路 1min 消耗的电能．4．（8 分）如图所示，灯 L 标有“ ”字样，R1＝15Ω，滑动变阻器 R2最大阻值为 10Ω，当开关 S1闭合，S2、S3断开，滑片 P 滑至左端时，灯 L 恰好正常发光。试求：⑴ 灯 L 正常发光时的电阻。⑵ 电源电压。⑶ 当 S1、S2、S3都闭合，且滑动变阻器的滑片Ｐ滑到中点时，电流表的示数和此时电路消耗的总功率。5. （6 分）有两只灯泡，A 灯“6V 6W”、B 灯 “6V 3W”，A 和 B 中电流随两端电压变化第 26 题图精品文档---下载后可任意编辑关系的图像如图甲所示． （1）将 A、B 并联接在 6V 电源两端，求 1min 内电路消耗的电能； （2）将 A、B 串联接在某电源两端，使 B 灯恰好正常发光，求此时 A 灯电阻...
