电工学第一章习题

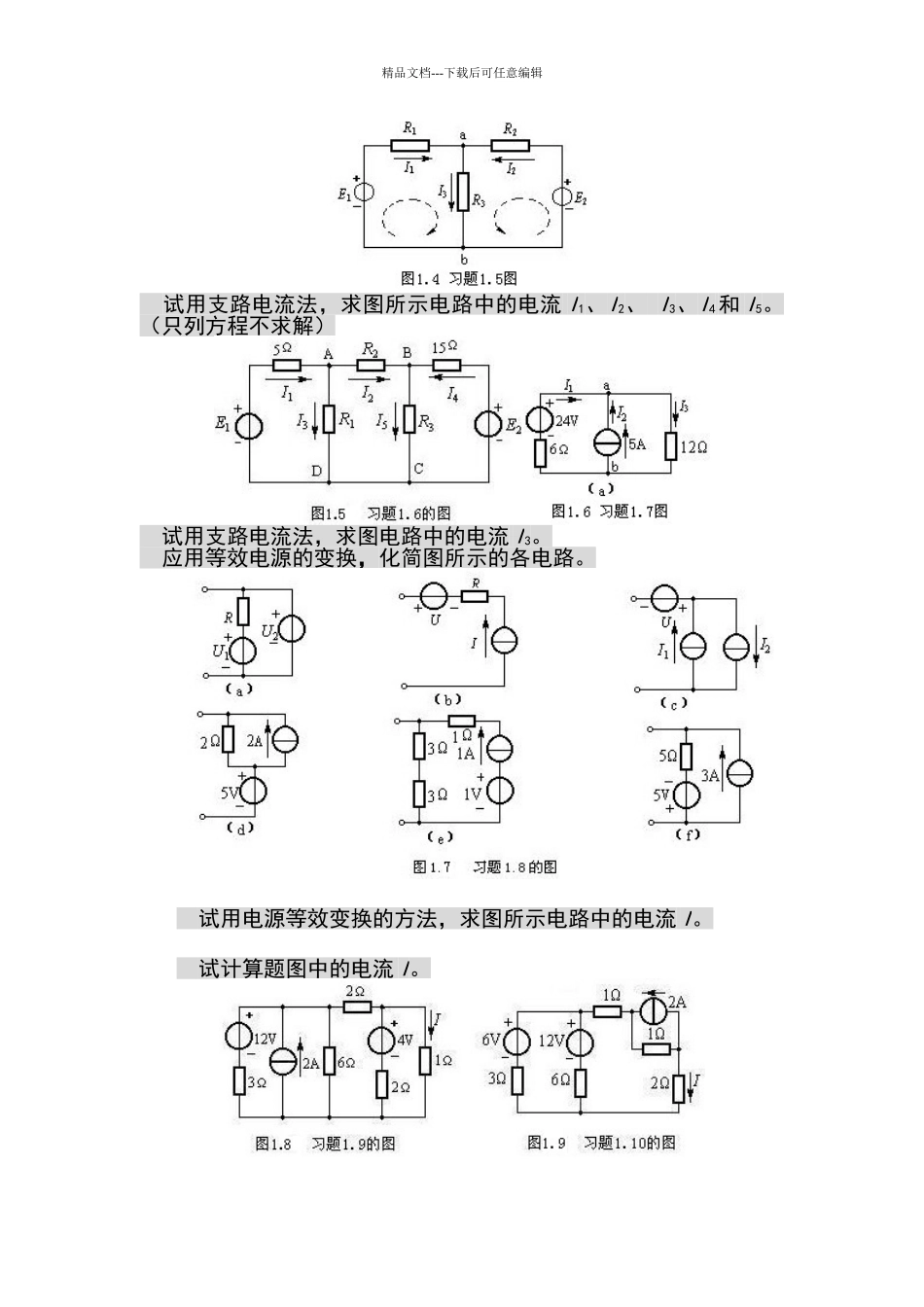

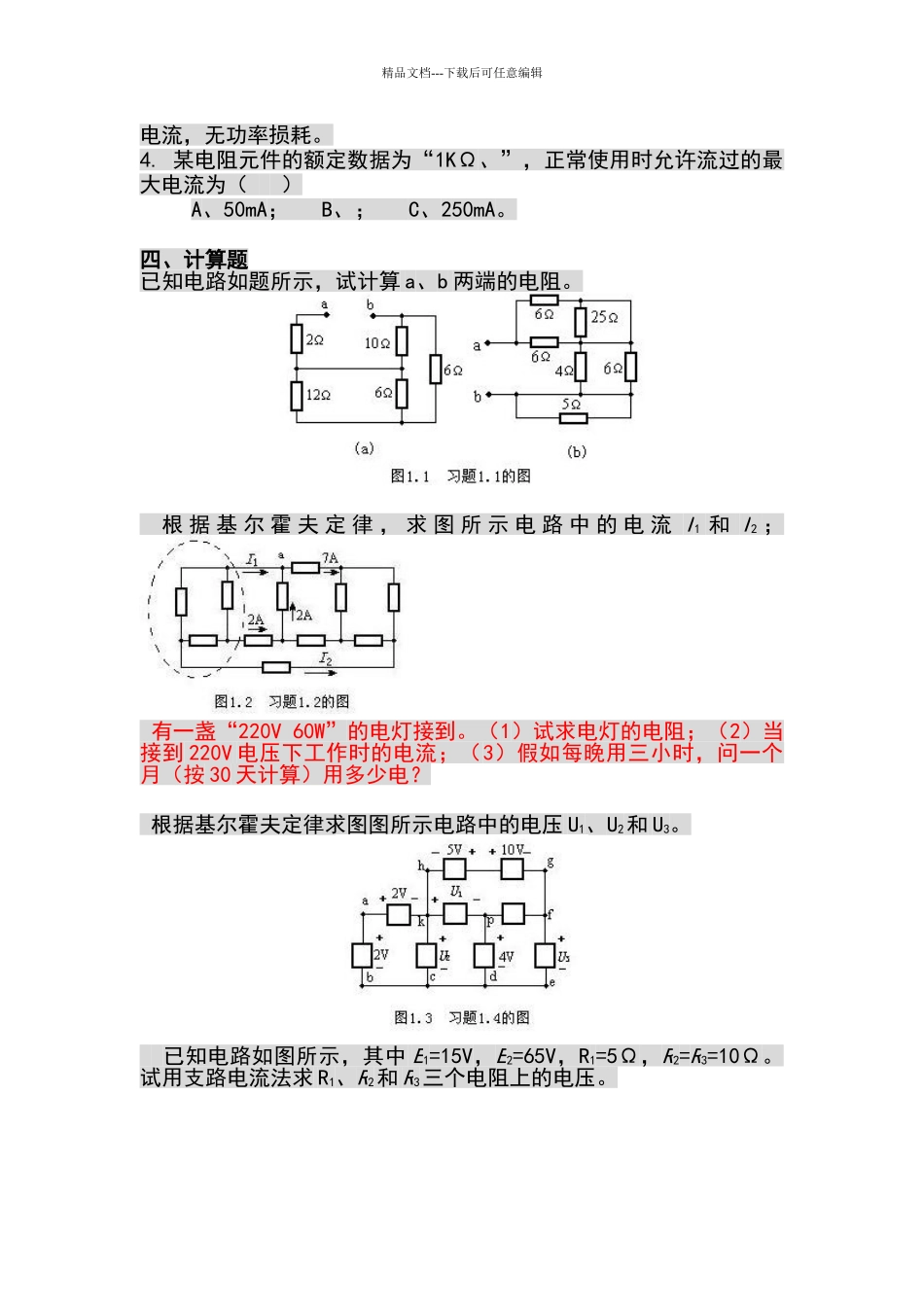

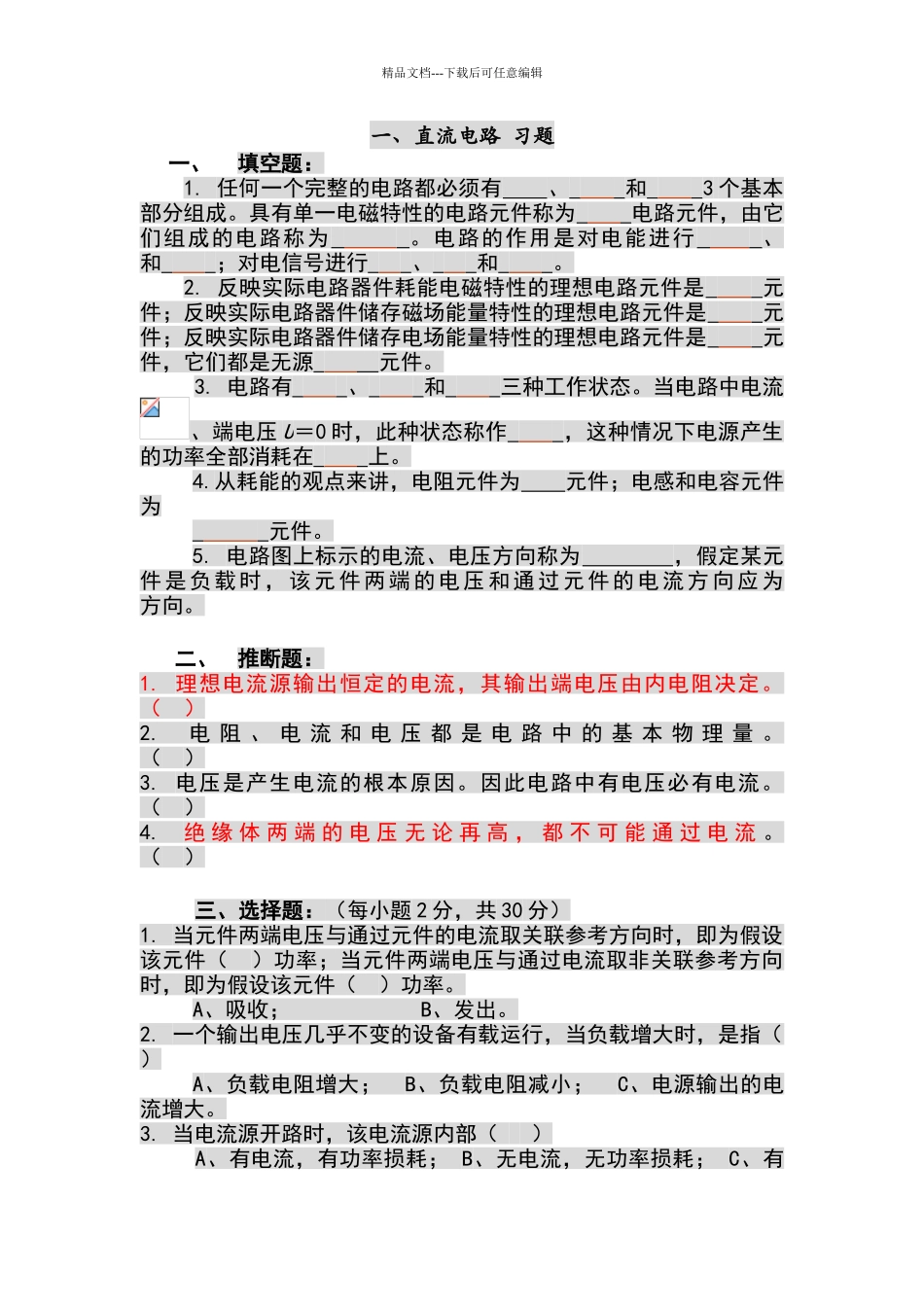

精品文档---下载后可任意编辑一、直流电路 习题一、填空题：1. 任何一个完整的电路都必须有 、 和 3 个基本部分组成。具有单一电磁特性的电路元件称为 电路元件，由它们组成的电路称为 。电路的作用是对电能进行 、 和 ；对电信号进行 、 和 。2. 反映实际电路器件耗能电磁特性的理想电路元件是 元件；反映实际电路器件储存磁场能量特性的理想电路元件是 元件；反映实际电路器件储存电场能量特性的理想电路元件是 元件，它们都是无源 元件。3. 电路有 、 和 三种工作状态。当电路中电流、端电压 U＝0 时，此种状态称作 ，这种情况下电源产生的功率全部消耗在 上。4.从耗能的观点来讲，电阻元件为 元件；电感和电容元件为 元件。5. 电路图上标示的电流、电压方向称为 ，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为 方向。二、推断题：1. 理想电流源输出恒定的电流，其输出端电压由内电阻决定。 （ ）2. 电 阻 、 电 流 和 电 压 都 是 电 路 中 的 基 本 物 理 量 。 （ ）3. 电压是产生电流的根本原因。因此电路中有电压必有电流。 （ ）4. 绝 缘 体 两 端 的 电 压 无 论 再 高 ， 都 不 可 能 通 过 电 流 。 （ ）三、选择题：（每小题 2 分，共 30 分）1. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（ ）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（ ）功率。A、吸收； B、发出。2. 一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ ）A、负载电阻增大； B、负载电阻减小； C、电源输出的电流增大。3. 当电流源开路时，该电流源内部（ ）A、有电流，有功率损耗； B、无电流，无功率损耗； C、有精品文档---下载后可任意编辑电流，无功率损耗。4. 某电阻元件的额定数据为“1KΩ、”，正常使用时允许流过的最大电流为（ ）A、50mA； B、； C、250mA。四、计算题已知电路如题所示，试计算 a、b 两端的电阻。 根 据 基 尔 霍 夫 定 律 ， 求 图 所 示 电 路 中 的 电 流 I1 和 I2 ； 有一盏“220V 60W”的电灯接到。（1）试求电灯的电阻；（2）当接到 220V 电压下工作时的电流；（3）假如每晚用三小时，问一个月（按 30 天计算）用多少电？ 根据基尔霍夫定律求图图所示电路中的电压 U1、U2和 U3。 已知电路如图所示，...
