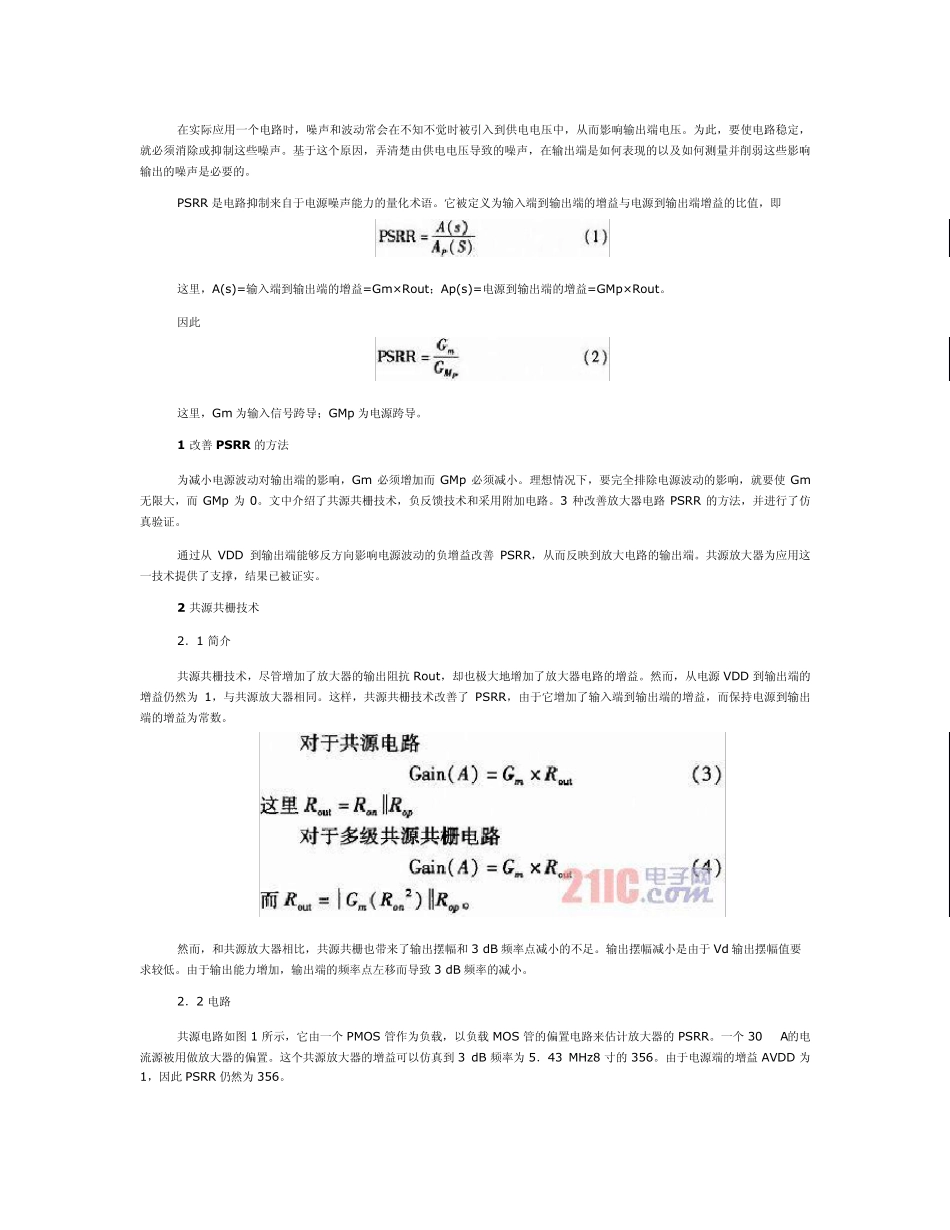

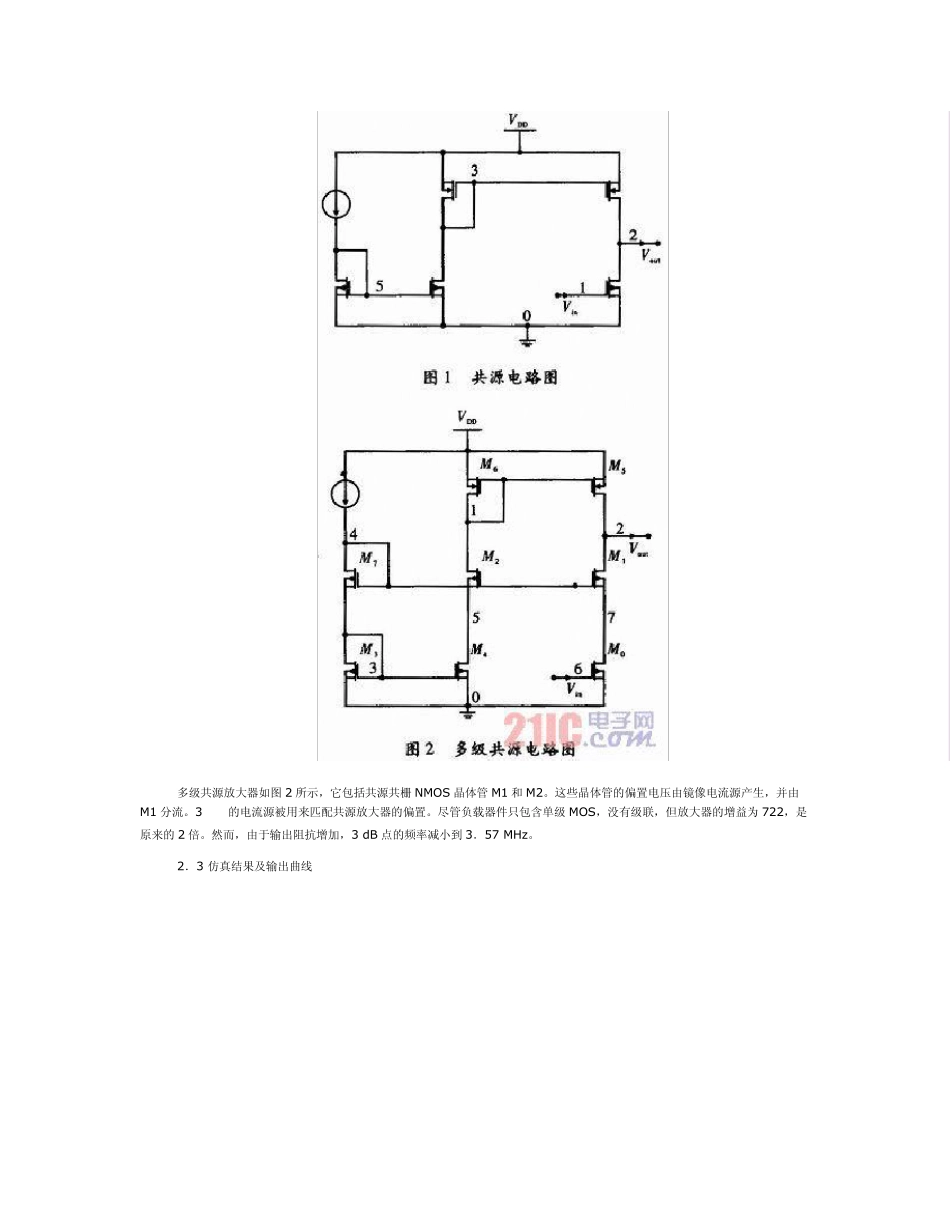

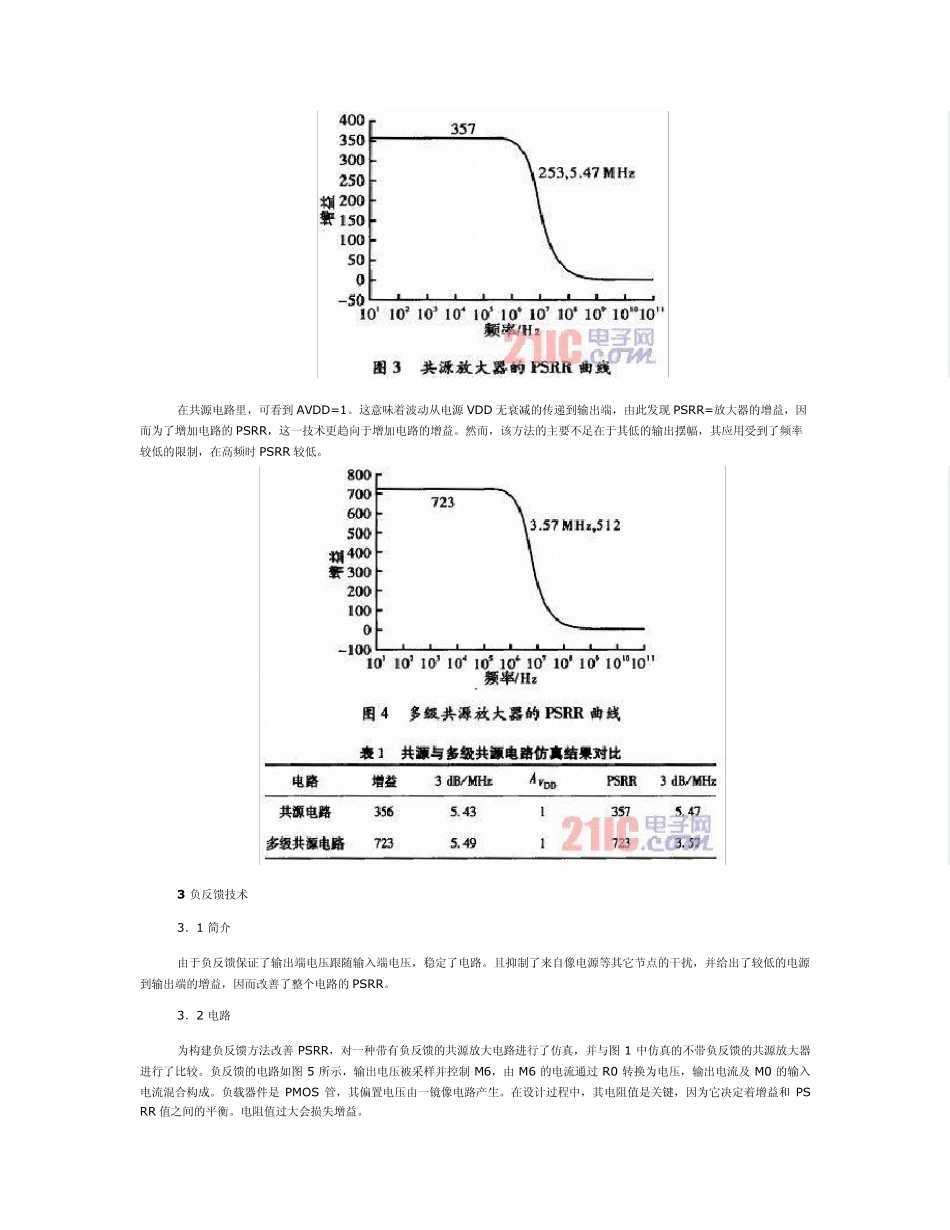

在实际应用一个电路时，噪声和波动常会在不知不觉时被引入到供电电压中，从而影响输出端电压。为此，要使电路稳定，就必须消除或抑制这些噪声。基于这个原因，弄清楚由供电电压导致的噪声，在输出端是如何表现的以及如何测量并削弱这些影响输出的噪声是必要的。 PSRR 是电路抑制来自于电源噪声能力的量化术语。它被定义为输入端到输出端的增益与电源到输出端增益的比值，即 这里，A(s)=输入端到输出端的增益=Gm× Rout；Ap(s)=电源到输出端的增益=GMp× Rout。 因此 这里，Gm 为输入信号跨导；GMp 为电源跨导。 1 改善 PSRR 的方法 为减小电源波动对输出端的影响，Gm 必须增加而GMp 必须减小。理想情况下，要完全排除电源波动的影响，就要使 Gm无限大，而GMp 为 0。文中介绍了共源共栅技术，负反馈技术和采用附加电路。3 种改善放大器电路PSRR 的方法，并进行了仿真验证。 通过从VDD 到输出端能够反方向影响电源波动的负增益改善 PSRR，从而反映到放大电路的输出端。共源放大器为应用这一技术提供了支撑，结果已被证实。 2 共源共栅技术 2．1 简介 共源共栅技术，尽管增加了放大器的输出阻抗 Rout，却也极大地增加了放大器电路的增益。然而，从电源 VDD 到输出端的增益仍然为 1，与共源放大器相同。这样，共源共栅技术改善了 PSRR，由于它增加了输入端到输出端的增益，而保持电源到输出端的增益为常数。 然而，和共源放大器相比，共源共栅也带来了输出摆幅和3 dB 频率点减小的不足。输出摆幅减小是由于 Vd 输出摆幅值要求较低。由于输出能力增加，输出端的频率点左移而导致 3 dB 频率的减小。 2．2 电路 共源电路如图 1 所示，它由一个PMOS 管作为负载，以负载 MOS 管的偏置电路来估计放大器的 PSRR。一个30 μA的电流源被用做放大器的偏置。这个共源放大器的增益可以仿真到3 dB 频率为 5．43 MHz8 寸的 356。由于电源端的增益 AVDD 为1，因此 PSRR 仍然为 356。 多级共源放大器如图2 所示，它包括共源共栅NMOS 晶体管M1 和M2。这些晶体管的偏置电压由镜像电流源产生，并由M1 分流。30μA的电流源被用来匹配共源放大器的偏置。尽管负载器件只包含单级MOS，没有级联，但放大器的增益为 722，是原来的 2 倍。然而，由于输出阻抗增加，3 dB 点的频率减小到 3．57 MHz。 2．3 仿真结果及输出曲线 在共源电路里，可看到AVDD=1。这意味着波动从电源VDD 无衰减的传递到输...
