教你认识显卡的基本结构(多图)

教你认识显卡的基本结构(多图)_第1页
1/17
教你认识显卡的基本结构(多图)_第2页
2/17
教你认识显卡的基本结构(多图)_第3页
3/17

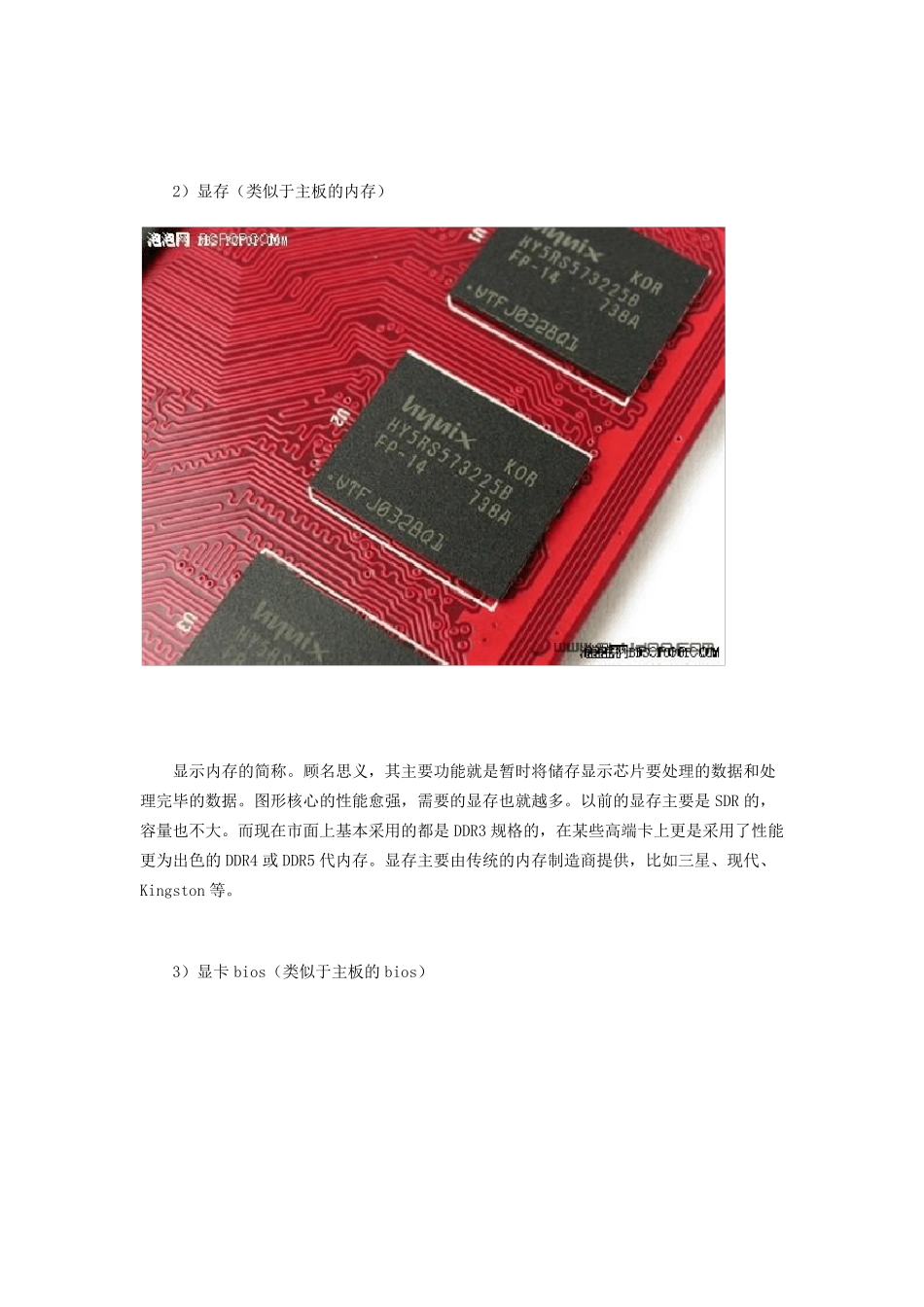

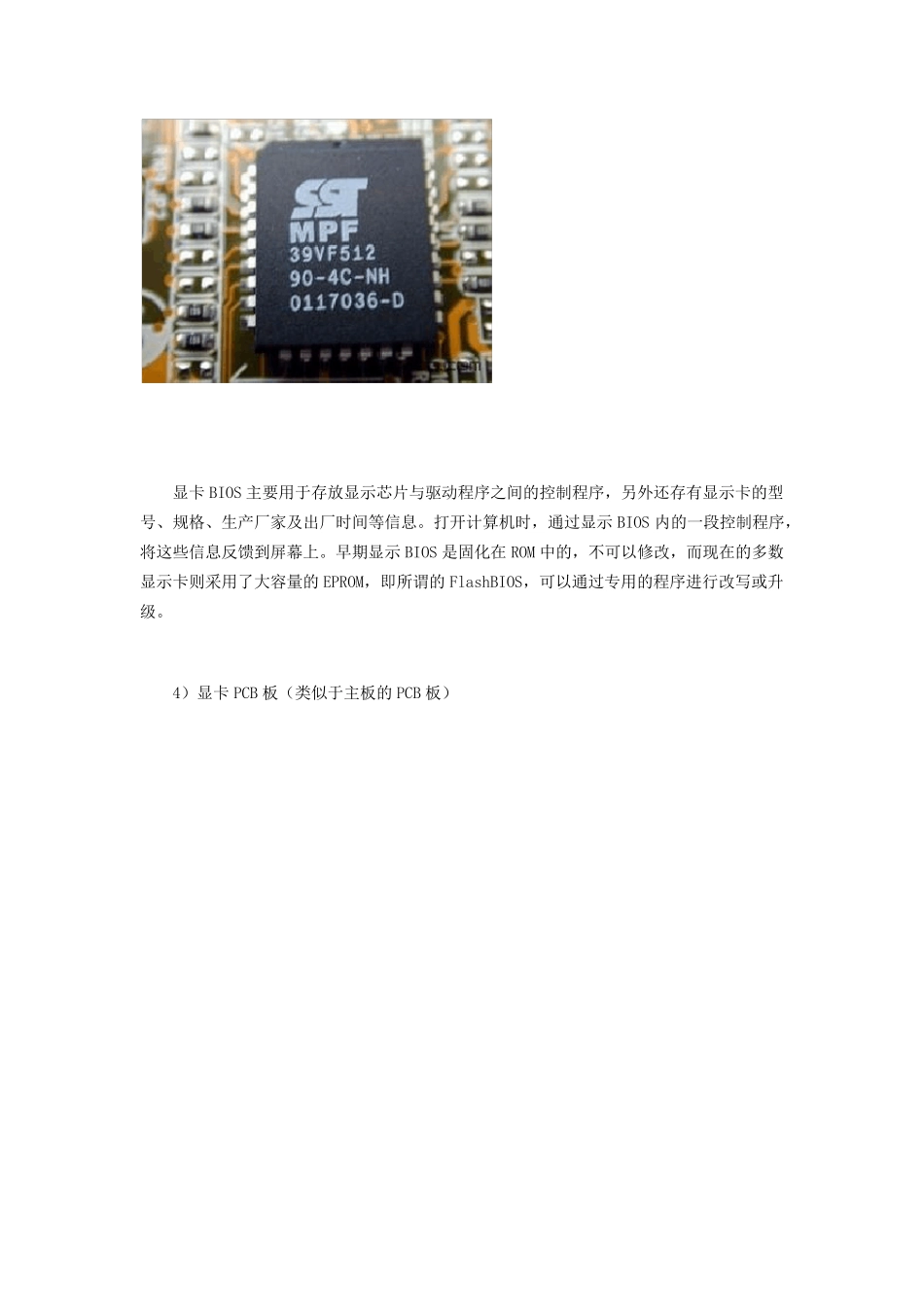

教 你认识显卡的基本结构(多图) 显示接口卡(Video card,Graphics card),又称为显示适配器(Video adapter),台湾与香港简称为显卡,是个人电脑最基本组成部分之一。显卡的用途是将计算机系统所需要的显示信息进行转换驱动显示器,并向显示器提供行扫描信号,控制显示器的正确显示,是连接显示器和个人电脑主板的重要元件,是“人机对话”的重要设备之一。显卡作为电脑主机里的一个重要组成部分,承担输出显示图形的任务,对于喜欢玩游戏和从事专业图形设计的人来说显卡非常重要。 显卡的基本结构 1)GPU(类似于主板的CPU) 全称是GraphicProcessingUnit,中文翻译为"图形处理器"。NVIDIA 公司在发布GeForce256 图形处理芯片时首先提出的概念。GPU 使显卡减少了对 CPU 的依赖,并进行部分原本CPU 的工作,尤其是在 3D 图形处理时。GPU 所采用的核心技术有硬件T&L(几何转换和光照处理)、立方环境材质贴图和顶点混合、纹理压 缩 和凹 凸 映 射 贴图、双 重纹理四 像 素256 位 渲 染 引 擎 等 ,而 硬件T&L 技术可 以 说是GPU 的标 志 。GPU 的生 产 主要由 nVidia 与ATI 两 家 厂 商 生 产 。 2)显存(类似于主板的内存) 显示内存的简称。顾名思义,其主要功能就是暂时将储存显示芯片要处理的数据和处理完毕的数据。图形核心的性能愈强,需要的显存也就越多。以前的显存主要是SDR 的,容量也不大。而现在市面上基本采用的都是DDR3 规格的,在某些高端卡上更是采用了性能更为出色的DDR4 或DDR5 代内存。显存主要由传统的内存制造商提供,比如三星、现代、Kingston 等。 3)显卡bios(类似于主板的bios) 显卡BIOS 主要用于存放显示芯片与驱动程序之间的控制程序,另外还存有显示卡的型号、规格、生产厂家及出厂时间等信息。打开计算机时,通过显示BIOS 内的一段控制程序,将这些信息反馈到屏幕上。早期显示BIOS 是固化在 ROM 中的,不可以修改,而现在的多数显示卡则采用了大容量的EPROM,即所谓的FlashBIOS,可以通过专用的程序进行改写或升级。 4)显卡PCB 板(类似于主板的PCB 板) 就是显卡的电路板,它把显卡上的其它部件连接起来。功能类似主板。 5)其它 比如 GPU 风扇等等。 图形芯片(GPU)相当于电脑的CPU,不过它的主要任务是处理显示信息 晶振(如图黑圈内)是石英振荡器的简称,英文名为Crystal,它是时钟电路中最重要的部件,它的作用是向显卡的各...
