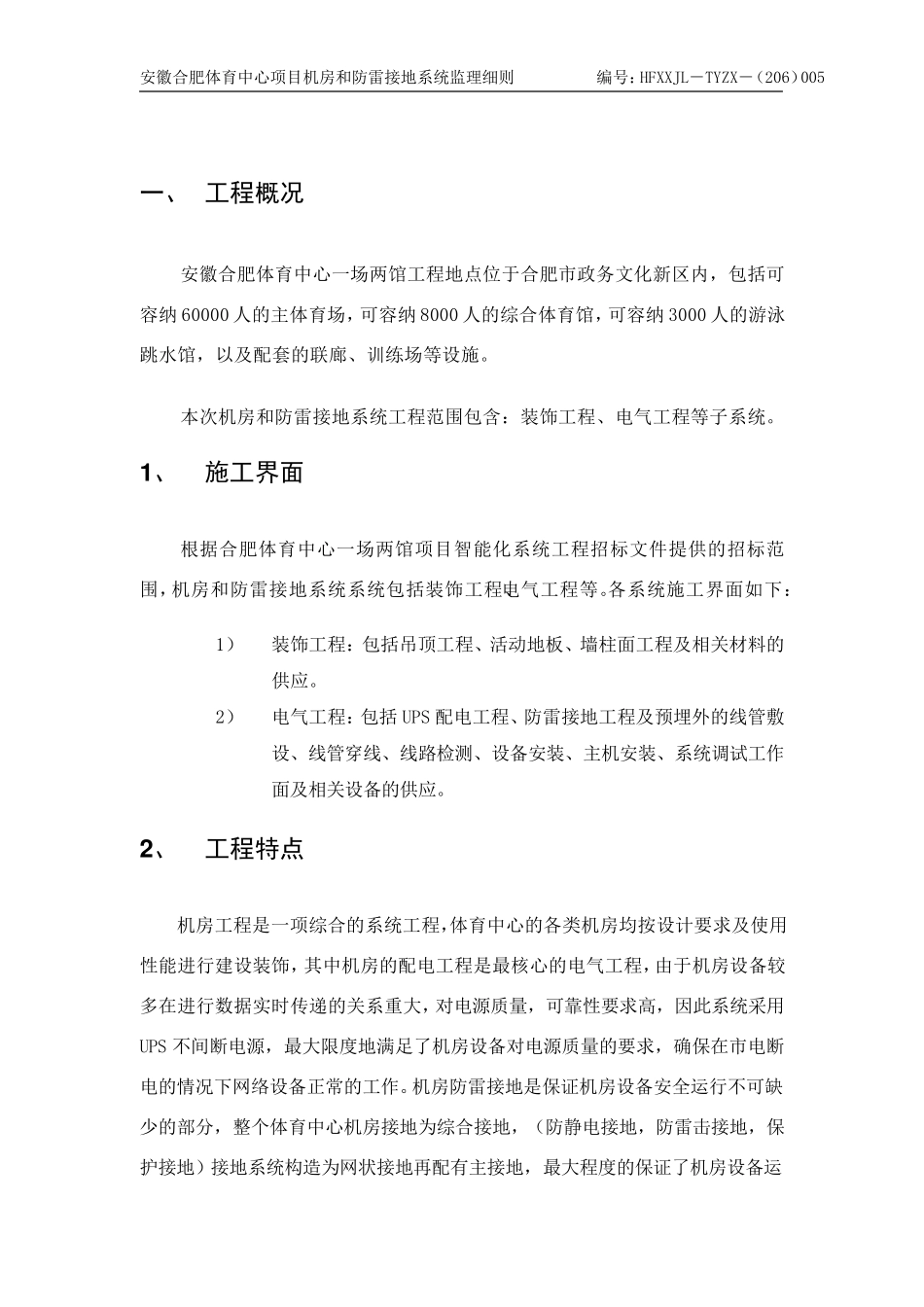

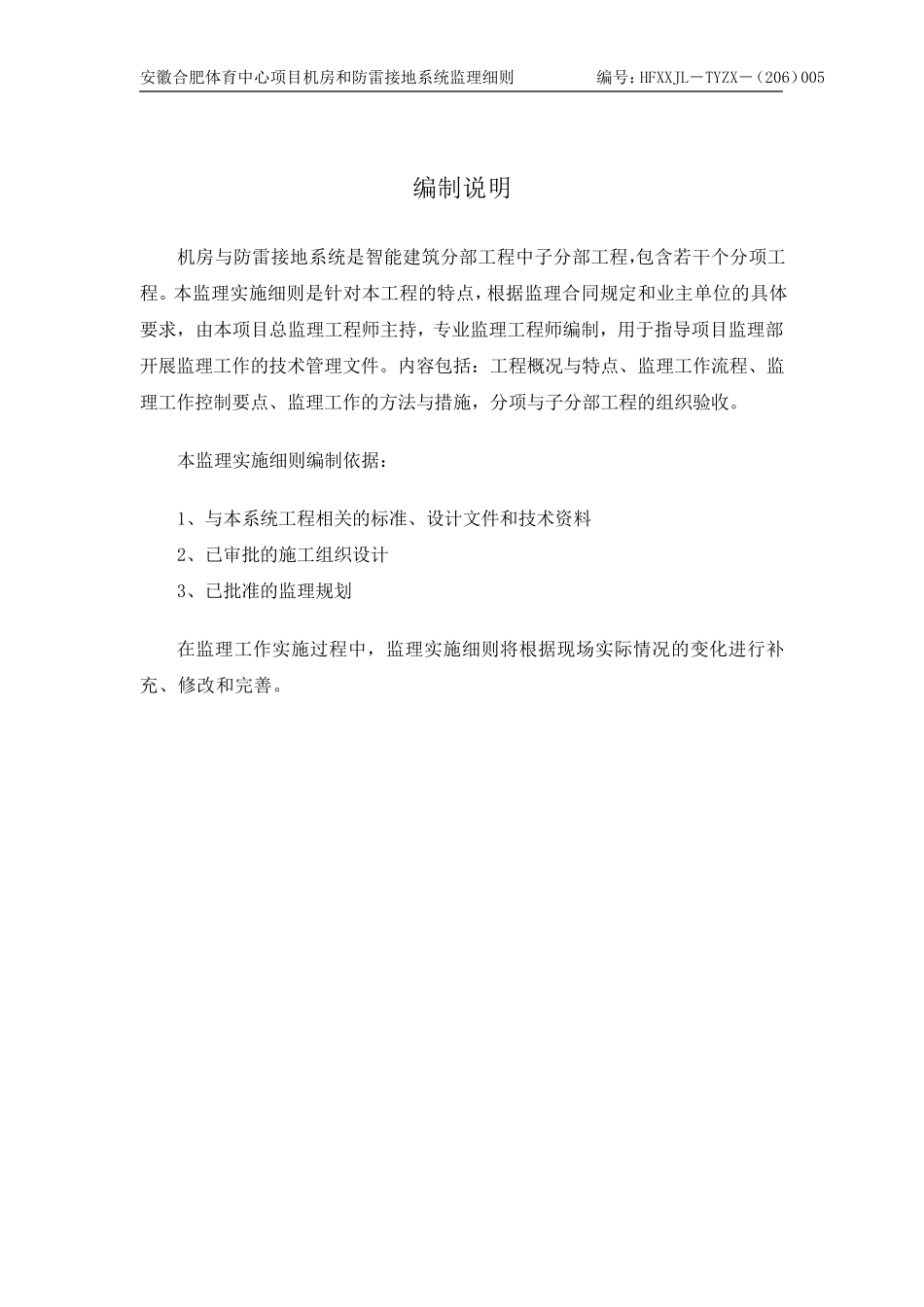

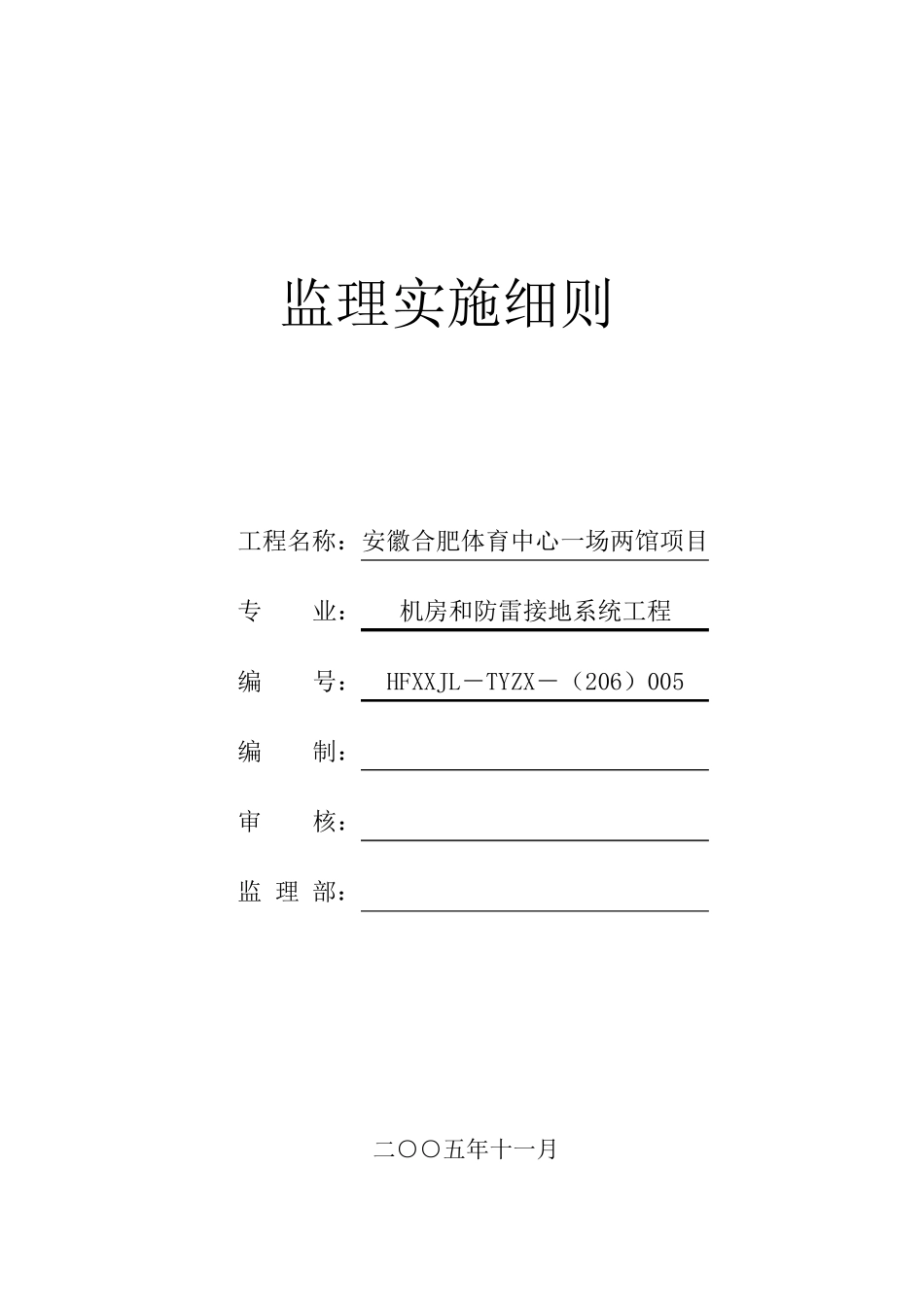

监理实施细则 工程名称：安徽合肥体育中心一场两馆项目 专 业： 机房和防雷接地系统工程 编 号： HFXXJL－TYZX－（206）005 编 制： 审 核： 监 理 部： 二○○五年十一月 安徽合肥体育中心项目机房和防雷接地系统监理细则 编号：HFXXJL－TYZX－（206）005 编制说明 机房与防雷接地系统是智能建筑分部工程中子分部工程，包含若干个分项工程。本监理实施细则是针对本工程的特点，根据监理合同规定和业主单位的具体要求，由本项目总监理工程师主持，专业监理工程师编制，用于指导项目监理部开展监理工作的技术管理文件。内容包括：工程概况与特点、监理工作流程、监理工作控制要点、监理工作的方法与措施，分项与子分部工程的组织验收。 本监理实施细则编制依据： 1、与本系统工程相关的标准、设计文件和技术资料 2、已审批的施工组织设计 3、已批准的监理规划 在监理工作实施过程中，监理实施细则将根据现场实际情况的变化进行补充、修改和完善。安徽合肥体育中心项目机房和防雷接地系统监理细则 编号：HFXXJL－TYZX－（206）005 一、 工程概况 安徽合肥体育中心一场两馆工程地点位于合肥市政务文化新区内，包括可容纳60000 人的主体育场，可容纳8000 人的综合体育馆，可容纳3000 人的游泳跳水馆，以及配套的联廊、训练场等设施。 本次机房和防雷接地系统工程范围包含：装饰工程、电气工程等子系统。 1 、 施工界面 根据合肥体育中心一场两馆项目智能化系统工程招标文件提供的招标范围，机房和防雷接地系统系统包括装饰工程、电气工程等。各系统施工界面如下： 1） 装饰工程：包括吊顶工程、活动地板、墙柱面工程及相关材料的供应。 2） 电气工程：包括UPS 配电工程、防雷接地工程及预埋外的线管敷设、线管穿线、线路检测、设备安装、主机安装、系统调试工作面及相关设备的供应。 2 、 工程特点 机房工程是一项综合的系统工程，体育中心的各类机房均按设计要求及使用性能进行建设装饰，其中机房的配电工程是最核心的电气工程，由于机房设备较多在进行数据实时传递的关系重大，对电源质量，可靠性要求高，因此系统采用UPS 不间 断 电源，最大限 度 地满 足 了 机房设备对电源质量的要求，确 保 在市电断电的情 况 下网 络 设备正 常 的工作。机房防雷接地是保 证 机房设备安全 运 行不可缺少 的部 分 ，整 个 体育中心机房接地为 综合接地，（防静 电接地，防雷击 接地，...
