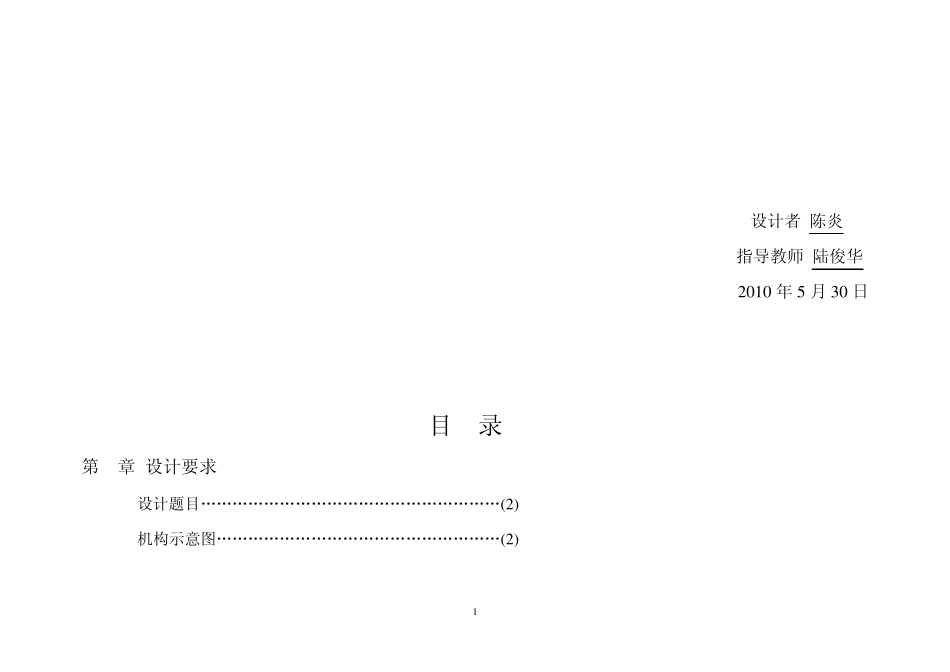

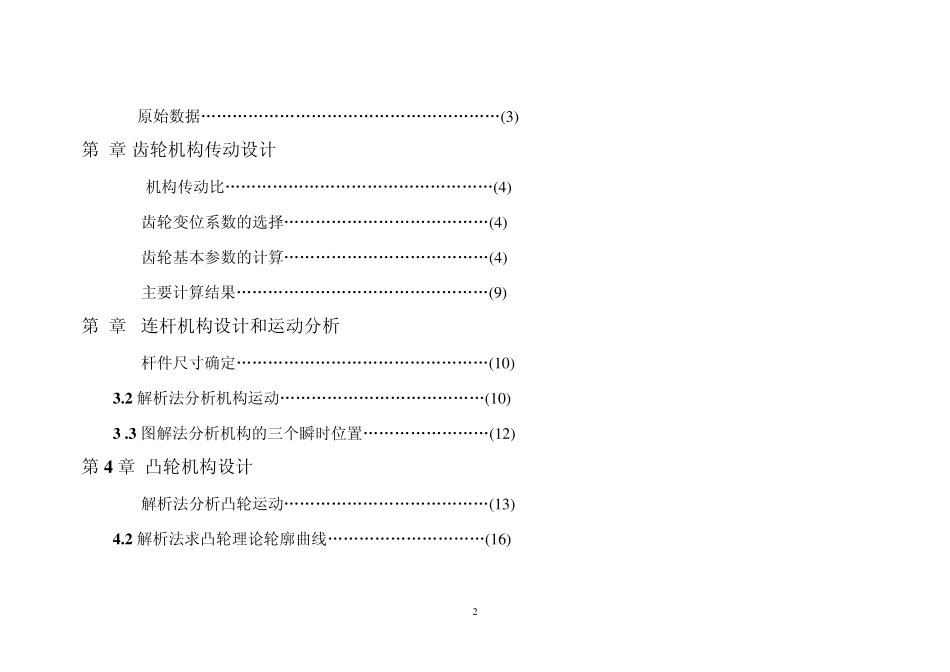

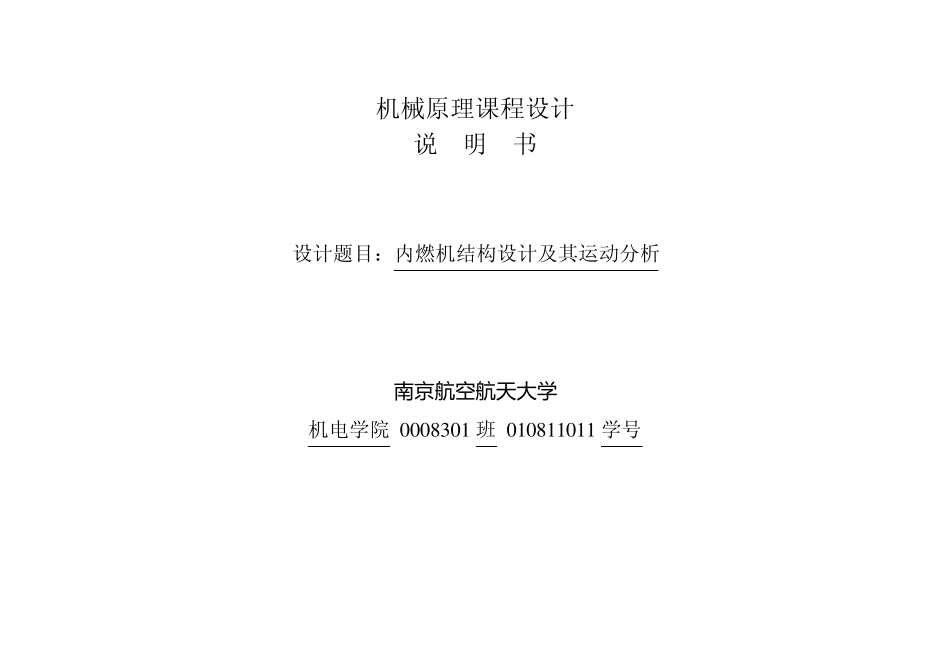

机械原理课程设计 说 明 书 设计题目：内燃机结构设计及其运动分析 南 京航空航天大学 机电学院 0 0 0 8 3 0 1 班 0 1 0 8 1 1 0 1 1 学号 1 设计者 陈炎 指导教师 陆俊华 2 0 1 0 年5 月3 0 日 目 录 第1章 设计要求 1.1 设计题目…………………………………………………(2 ) 1.2 机构示意图………………………………………………(2 ) 2 1.3 原始数据…………………………………………………(3 ) 第2章 齿轮机构传动设计 2.1机构传动比……………………………………………(4 ) 2.2齿轮变位系数的选择…………………………………(4 ) 2.3齿轮基本参数的计算…………………………………(4 ) 2.4主要计算结果…………………………………………(9 ) 第3章 连杆机构设计和运动分析 3.1杆件尺寸确定…………………………………………(1 0 ) 3 .2 解析法分析机构运动…………………………………(1 0 ) 3 .3 图解法分析机构的三个瞬时位置……………………(1 2 ) 第 4 章 凸轮机构设计 4.1解析法分析凸轮运动…………………………………(1 3 ) 4 .2 解析法求凸轮理论轮廓曲线…………………………(1 6 ) 3 4.3 解析法求凸轮实际轮廓曲线…………………………(1 8 ) 附录 A 电算源程序(MATLAB） 附录 B 图解法分析连杆机构 附录 C 图解法分析凸轮轮廓曲线 参考文献 第 1章 设计要求 1.1 设 计题目 内燃机机构设计及其运动分析 1.2 机 构示意图 4 该机构由气缸（机架）中活塞（滑块B）驱动曲柄，曲柄轴上固联有齿轮1，通过齿轮2驱动凸轮上齿轮3，凸轮控制配气阀推杆运动。 5 1.3 原始数据 方案号：一 活塞冲程H：215mm 齿轮转速错误！未找到引用源。:650rpm 齿轮错误！未找到引用源。:20 齿轮错误！未找到引用源。:15 齿轮错误！未找到引用源。:40 模数m:4mm 距离错误！未找到引用源。:70mm 距离错误！未找到引用源。:110mm 基圆半径错误！未找到引用源。:35mm 升程角错误！未找到引用源。\deg：55 远休止角错误！未找到引用源。\deg：5 回程角错误！未找到引用源。\deg：55 近休止角错误！未找到引用源。\deg：245 汽阀冲程h：10mm 齿轮参数：压力角错误！未找到引用源。，齿顶高系数错误！未找到引用源。顶隙系数错误！未找到引用源。。气阀推杆运动规律：升程和回程均为简谐运动。 6 第2章 齿轮机构传动设...
