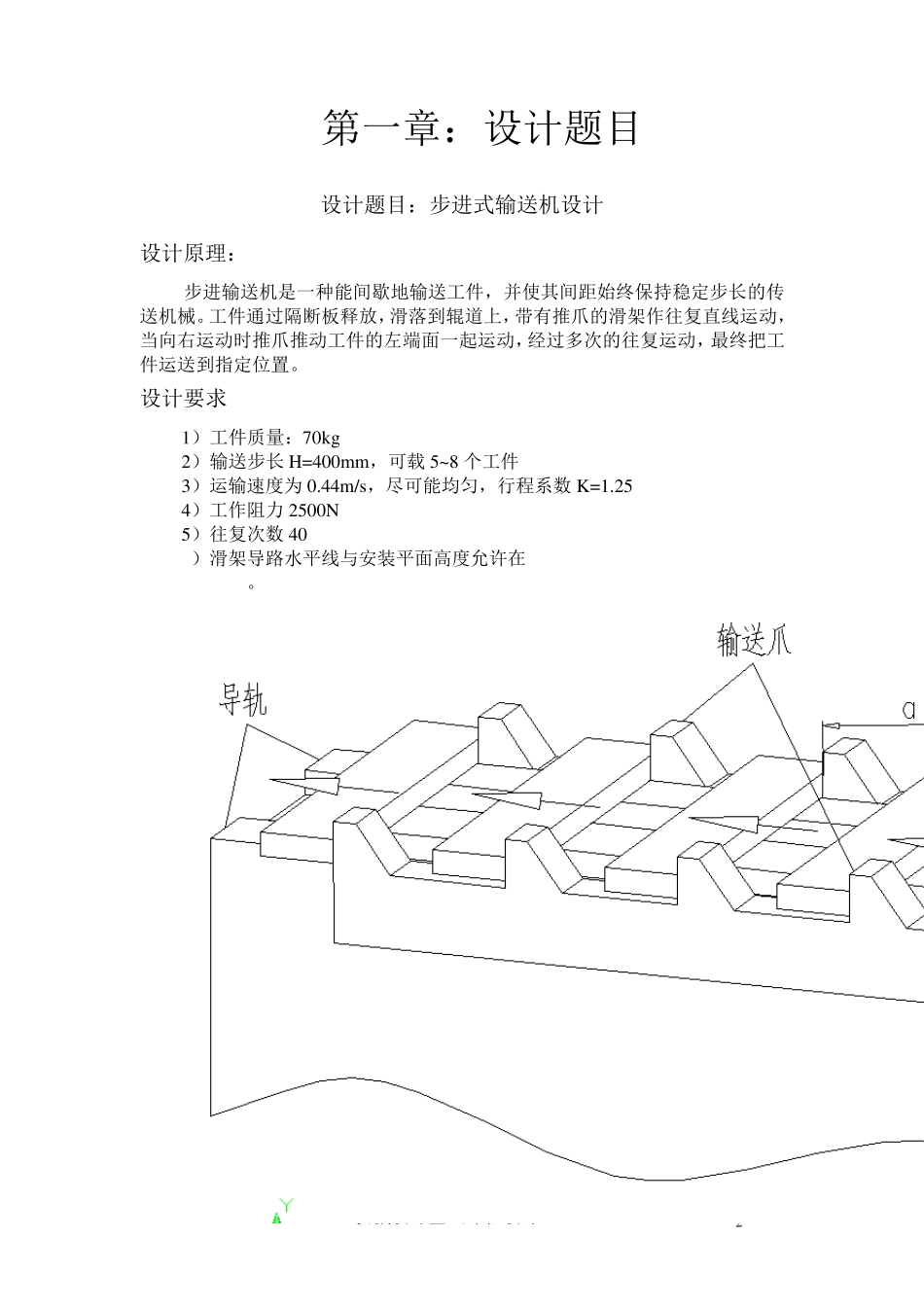

机械设计基础课程设计 1 《机械设计基础》 课 程 设 计 说 明 书 设计题目:步进式工件输送机设计 专业班级:12机械1班 学生姓名:冯剑 学 号:1200101112 完成日期:2 0 1 3 年 1 2 月 机械设计基础课程设计 2 第一章:设计题目 设计题目:步进式输送机设计 设计原理: 步进输送机是一种能间歇地输送工件,并使其间距始终保持稳定步长的传送机械。工件通过隔断板释放,滑落到辊道上,带有推爪的滑架作往复直线运动,当向右运动时推爪推动工件的左端面一起运动,经过多次的往复运动,最终把工件运送到指定位置。 设计要求 1)工件质量:70kg 2)输送步长H=400mm,可载 5~ 8 个工件 3)运输速度为 0.44m/s,尽可能均匀,行程系数 K=1.25 4)工作阻力 2500N 5)往复次数 40 6)滑架导路水平线与安装平面高度允许在 800 -1000mm。 机械设计基础课程设计 3 第二章:原动机的选择 减速器结构 展开式二级圆柱直齿轮减速器。 电动机选择 (一)工作机的功率Pw wP =FV1000 KW 、 Tn9500wWPK、T1000wWPKW 选用Tn9500wWPK 1000v60nD 1000 0.7 60 n33.439r / min3.14400 800 33 2.816km9500wP (二)总效率总 234214==0.886总 查《课程设计手册》表1—7 (三)所需电动机功率dP 机械设计基础课程设计 4 2.83.16()0.886wdPPKW总 Ped 大于等于Pd 查《机械零件设计手册》 电动机选用三相异步电机笼型Y132M1—6 n满 = 960r/min 传动比分配 工作机的转速: 60 1000v60 1000 0.7n33.439r / min3.14400D 96028.7 / min33.439nirn满总 n满为电动机满载转速,n为转轴转速。 取 3带i 则28.79.573iii总齿带 i齿 =i2×i3 i带=i1=3;i2=3;i3=3.2 动力运动参数计算 转速n 0n = 满n=960r/min 0I1n960320ii3nn满带 机械设计基础课程设计 5 12107minnnriⅡ 2334 minIIInnri 转矩 T 095509550 3.379 /912912dPTn满=59.79(N﹒m) 101 1117()TTiN m 2123 2340(Nm)TTi ﹒ 3223 3105 (m7 N)TTi ﹒ 434310(m)26 NTT ﹒=808.26(N﹒m ) 第三章:总功能定义及功能分解 04()dPPkw 10140.983.92()dPPPkw带 211233.8()PPPkw 齿轮轴承 322233.69()PPPkw ...
