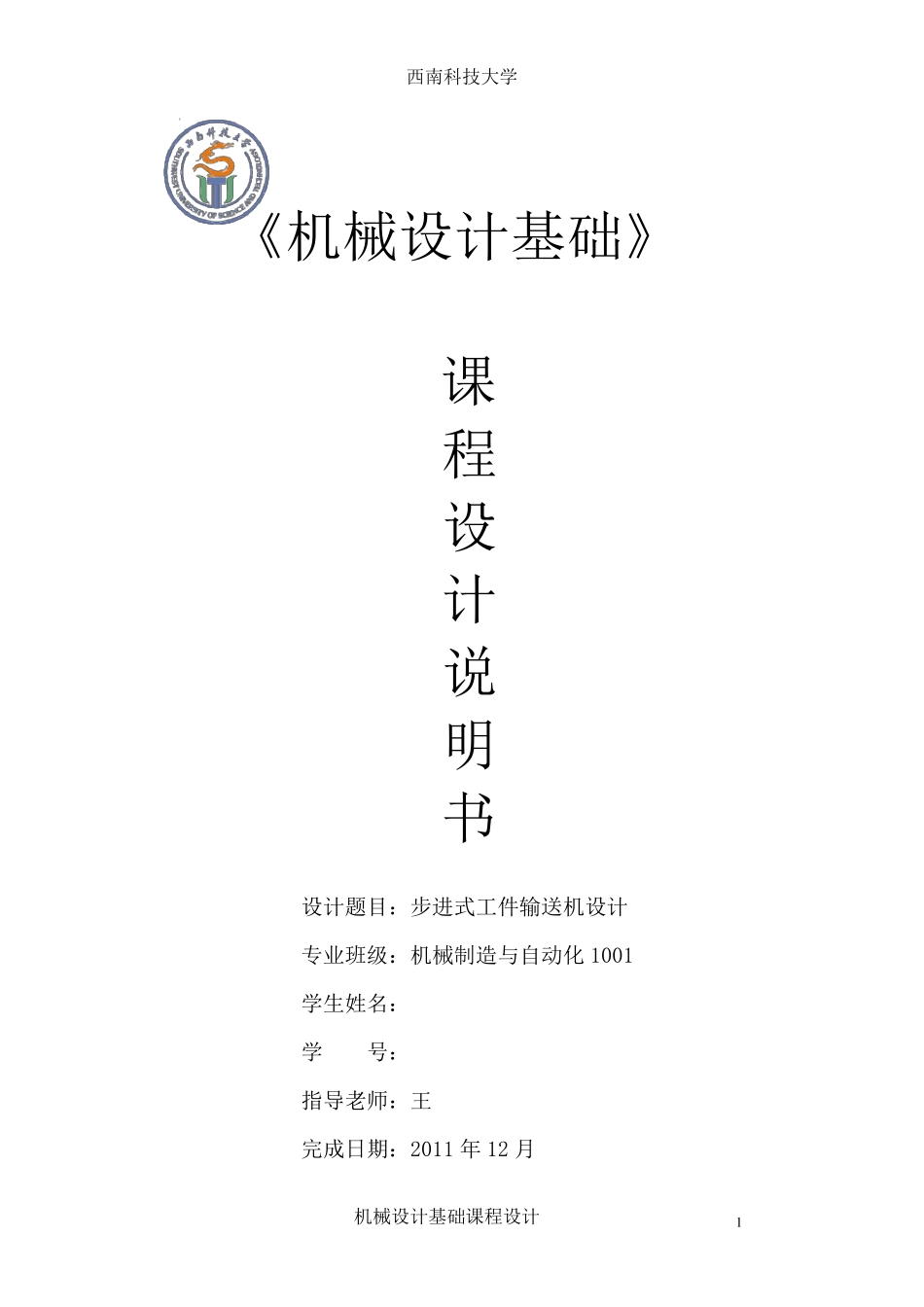

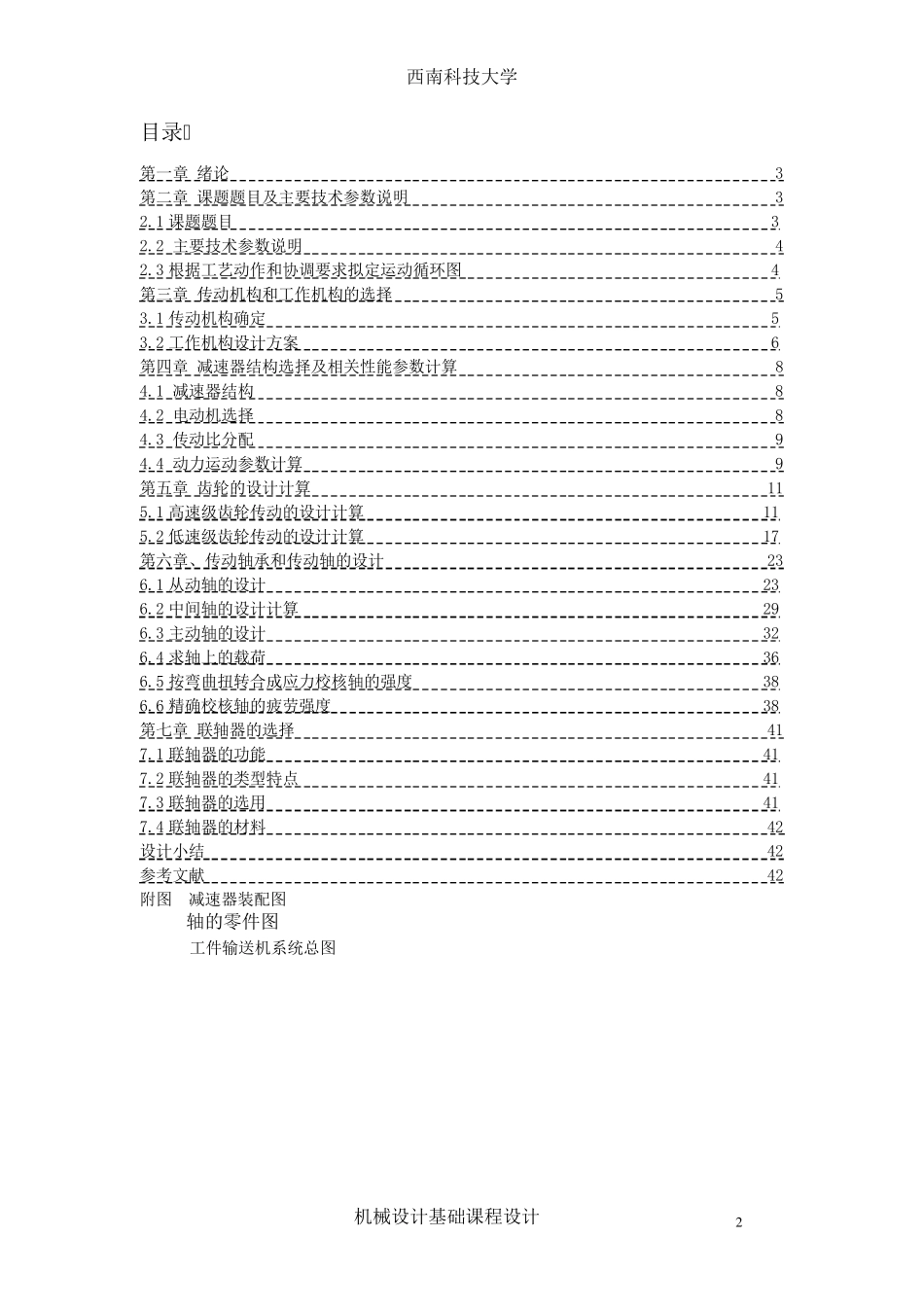

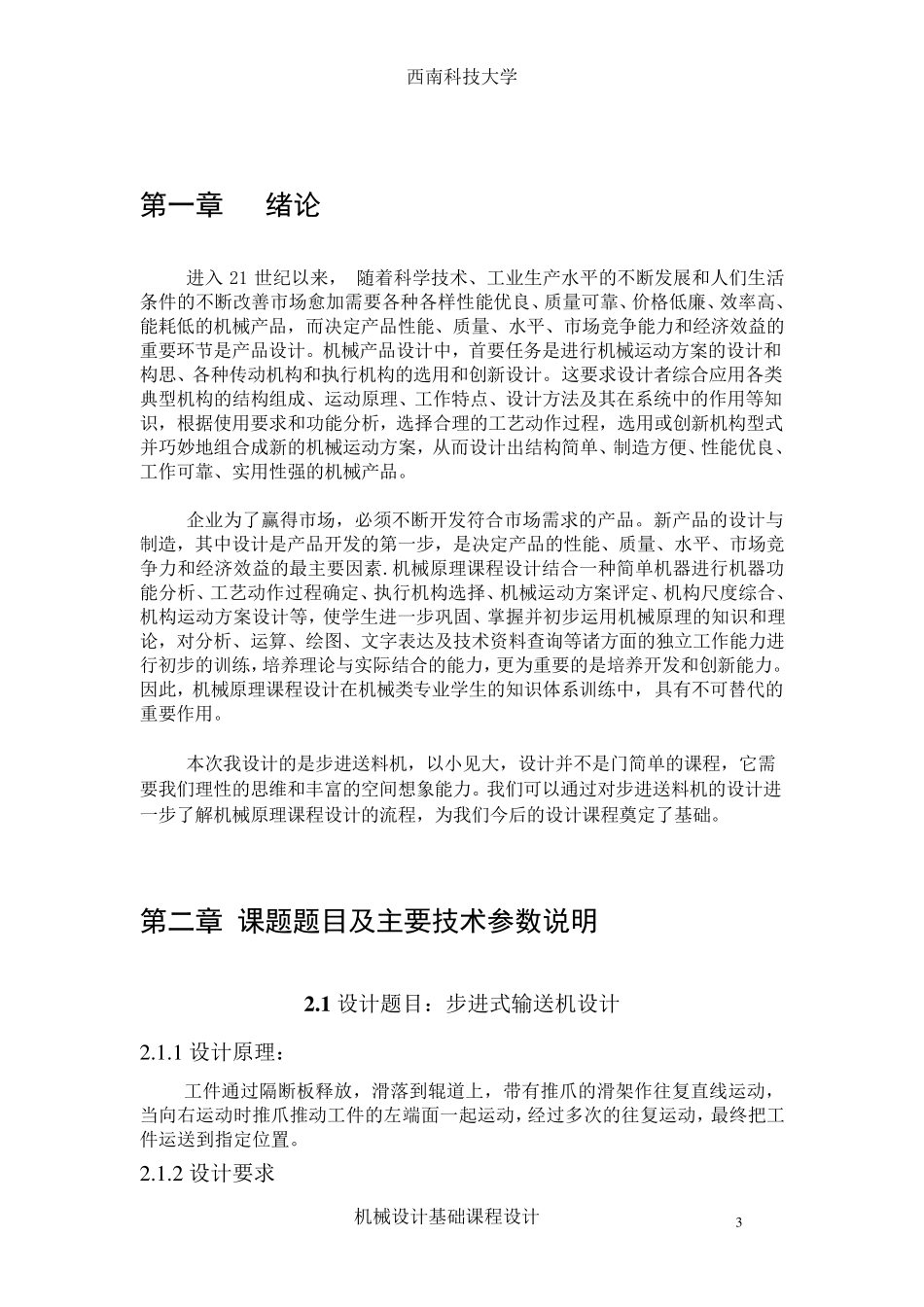

西南科技大学 机械设计基础课程设计 1 《机械设计基础》 课 程 设 计 说 明 书 设计题目：步进式工件输送机设计 专业班级：机械制造与自动化 1001 学生姓名：*** 学 号：******** 指导老师：王 * 完成日期：2011 年 12 月 西南科技大学 机械设计基础课程设计 2 目录 第一章 绪论 3 第二章 课题题目及主要技术参数说明 3 2.1 课题题目 3 2.2 主要技术参数说明 4 2.3 根据工艺动作和协调要求拟定运动循环图 4 第三章 传动机构和工作机构的选择 5 3.1 传动机构确定 5 3.2 工作机构设计方案 6 第四章 减速器结构选择及相关性能参数计算 8 4.1 减速器结构 8 4.2 电动机选择 8 4.3 传动比分配 9 4.4 动力运动参数计算 9 第五章 齿轮的设计计算 11 5.1 高速级齿轮传动的设计计算 11 5.2 低速级齿轮传动的设计计算 17 第六章、传动轴承和传动轴的设计 23 6.1 从动轴的设计 23 6.2 中间轴的设计计算 29 6.3 主动轴的设计 32 6.4 求轴上的载荷 36 6.5 按弯曲扭转合成应力校核轴的强度 38 6.6 精确校核轴的疲劳强度 38 第七章 联轴器的选择 41 7.1 联轴器的功能 41 7.2 联轴器的类型特点 41 7.3 联轴器的选用 41 7.4 联轴器的材料 42 设计小结 42 参考文献 42 附图 减速器装配图 轴的零件图 工件输送机系统总图 西南科技大学 机械设计基础课程设计 3 第一章 绪论 进入21 世纪以来， 随着科学技术、工业生产水平的不断发展和人们生活条件的不断改善市场愈加需要各种各样性能优良、质量可靠、价格低廉、效率高、能耗低的机械产品，而决定产品性能、质量、水平、市场竞争能力和经济效益的重要环节是产品设计。机械产品设计中，首要任务是进行机械运动方案的设计和构思、各种传动机构和执行机构的选用和创新设计。这要求设计者综合应用各类典型机构的结构组成、运动原理、工作特点、设计方法及其在系统中的作用等知识，根据使用要求和功能分析，选择合理的工艺动作过程，选用或创新机构型式并巧妙地组合成新的机械运动方案，从而设计出结构简单、制造方便、性能优良、工作可靠、实用性强的机械产品。 企业为了赢得市场，必须不断开发符合市场需求的产品。新产品的设计与制造，其中设计是产品开发的第 一 步 ，是决定产品的性能、质量、水平、市场竞争力和经济效益的最 主 要因 素 .机械原理课程设计结合一 种简单机器 ...
