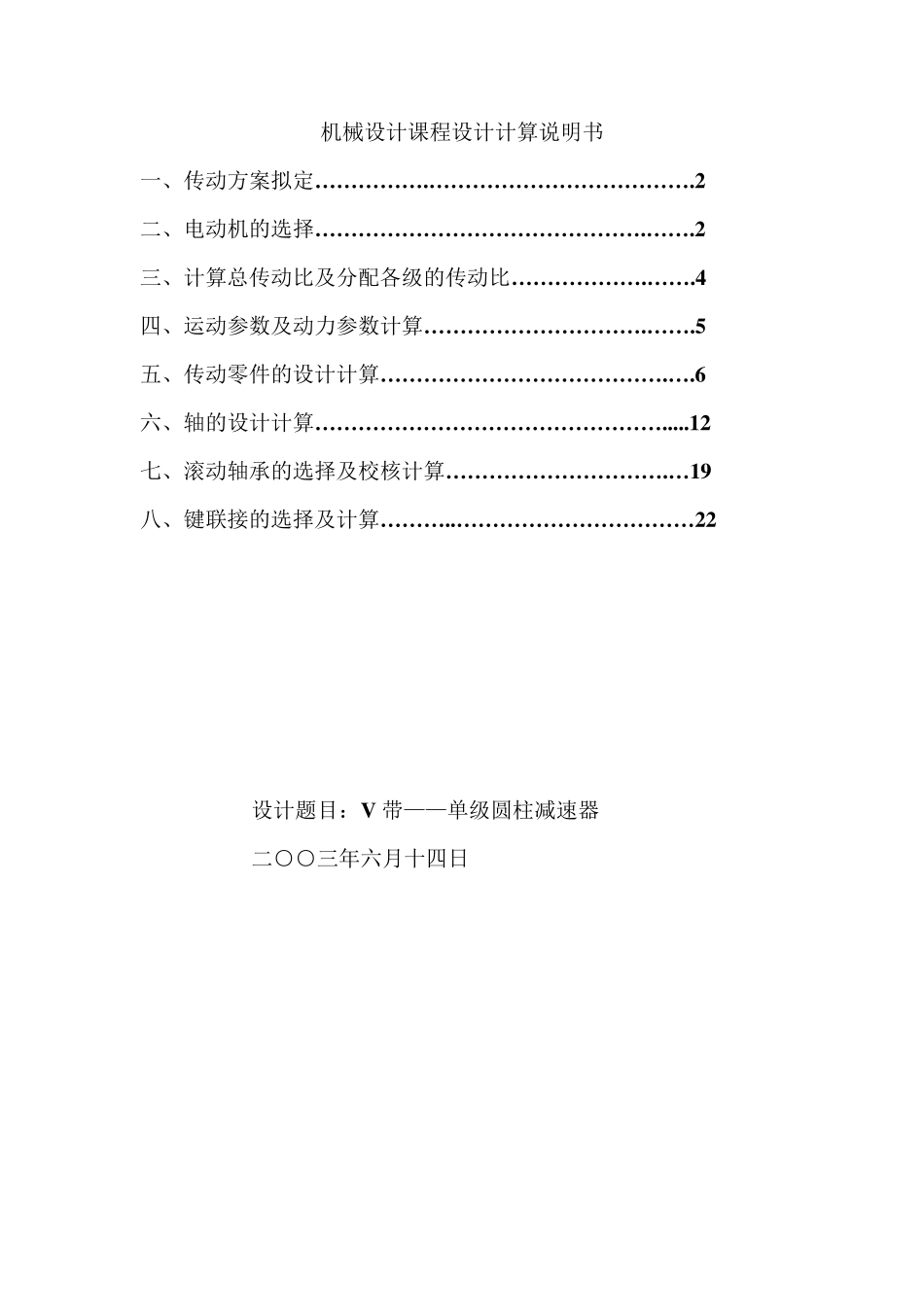

机械设计课程设计计算说明书 一、传动方案拟定……………
………………………………
2 二、电动机的选择………………………………………
2 三、计算总传动比及分配各级的传动比………………
4 四、运动参数及动力参数计算…………………………
5 五、传动零件的设计计算…………………………………
6 六、轴的设计计算…………………………………………
12 七、滚动轴承的选择及校核计算…………………………
…19 八、键联接的选择及计算………

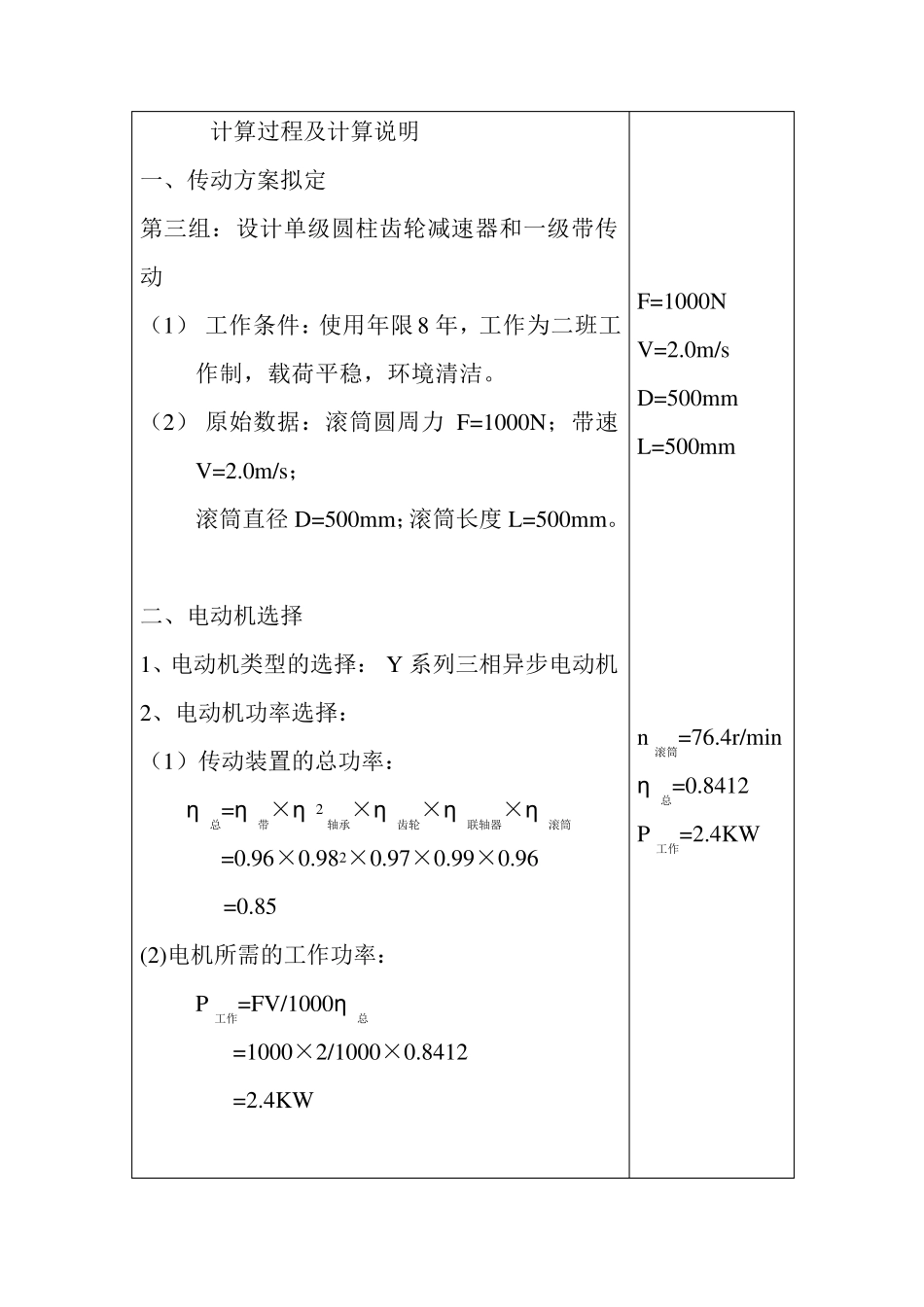

……………………………22 设计题目：V 带——单级圆柱减速器 二○○三年六月十四日 计算过程及计算说明 一、传动方案拟定 第三组：设计单级圆柱齿轮减速器和一级带传动 （1） 工作条件：使用年限8 年，工作为二班工作制，载荷平稳，环境清洁
（2） 原始数据：滚筒圆周力F=1000N；带速V=2
0m/s； 滚筒直径D=500mm；滚筒长度L=500mm
二、电动机选择 1、电动机类型的选择： Y 系列三相异步电动机 2、电动机功率选择： （1）传动装置的总功率： η总=η带×η 2轴承×η齿轮×η联轴器×η滚筒 =0
85 (2)电机所需的工作功率： P工作=FV/1000η总 =1000×2/1000×0
8412 =2
4KW F=1000N V=2
0m/s D=500mm L=500mm n滚筒=76
4r/min η总=0
8412 P工作=2

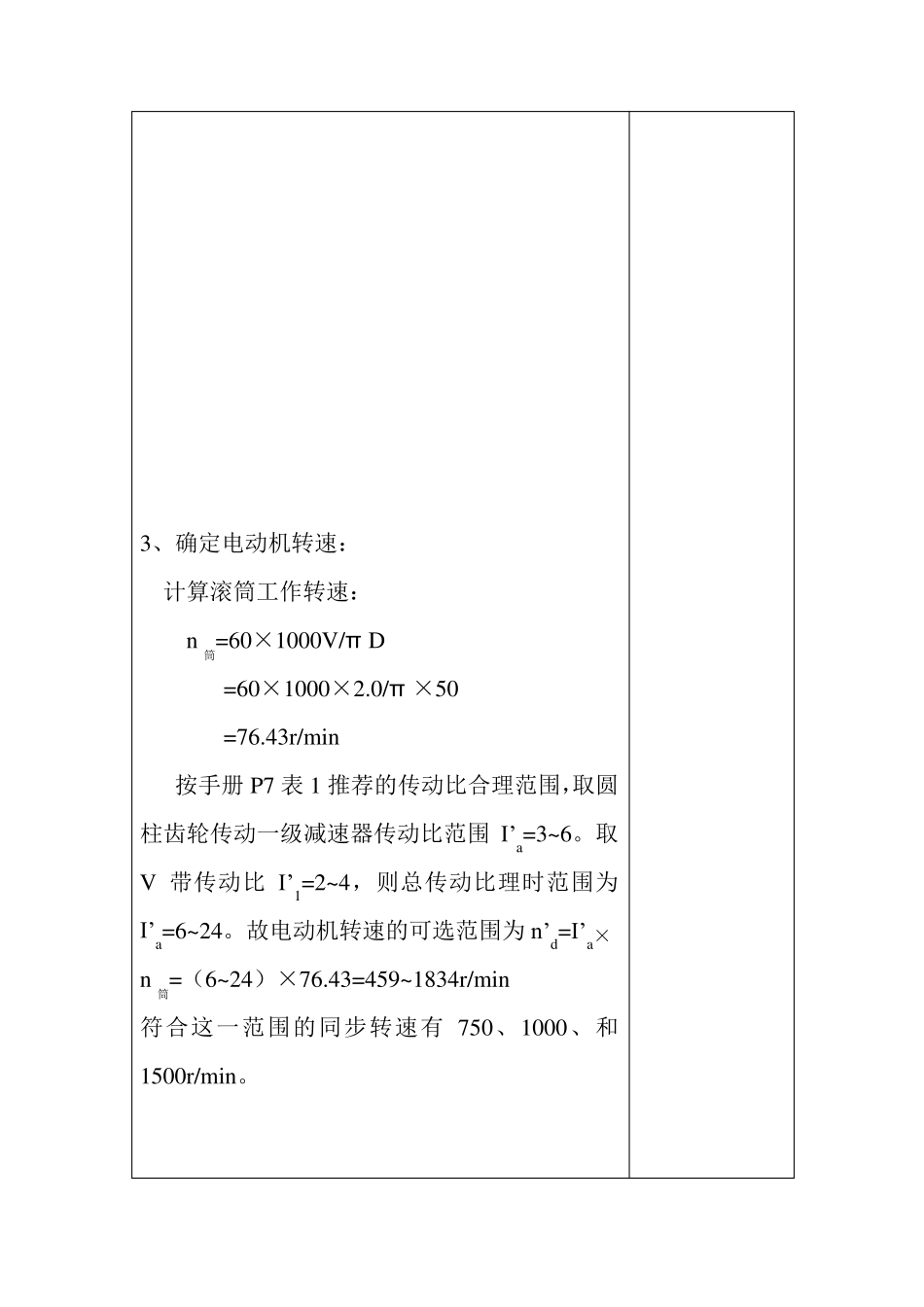

4KW 3、确定电动机转速： 计算滚筒工作转速： n筒=60×1000V/π D =60×1000×2
0/π ×50 =76
43r/min 按手册 P7 表 1 推荐的传动比合理范围，取圆柱齿轮传动一级减速器传动比范围 I’a=3~ 6
取V 带传动比 I’1=2~ 4，则总传动比理时范围为I’a=
