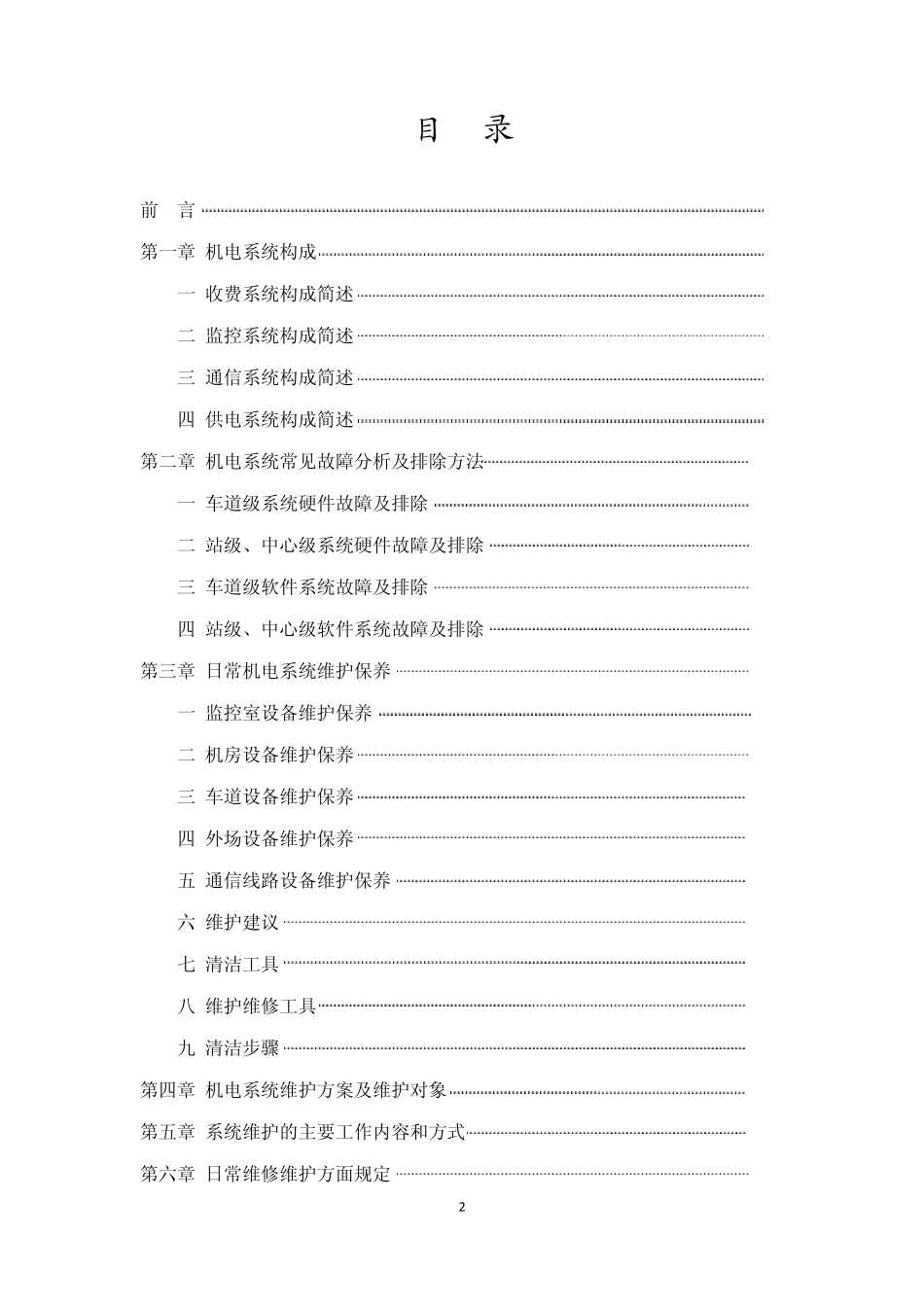

1 内蒙古高等级公路建设开发有限责任公司 机电系统日常维护保养内容及常见故障排除方法 手 册 运营管理部编 2 目 录 前 言 3 第一章 机电系统构成 4 一.收费系统构成简述 4 二.监控系统构成简述 8 三.通信系统构成简述 8 四.供电系统构成简述 8 第二章 机电系统常见故障分析及排除方法 11 一.车道级系统硬件故障及排除 11 二.站级、中心级系统硬件故障及排除 22 三.车道级软件系统故障及排除 25 四.站级、中心级软件系统故障及排除 25 第三章 日常机电系统维护保养 27 一.监控室设备维护保养 27 二.机房设备维护保养 27 三.车道设备维护保养 29 四.外场设备维护保养 30 五.通信线路设备维护保养 31 六.维护建议 32 七.清洁工具 32 八.维护维修工具 32 九.清洁步骤 33 第四章 机电系统维护方案及维护对象 35 第五章 系统维护的主要工作内容和方式 39 第六章 日常维修维护方面规定 44 3 前 言 内蒙高速公路机电系统的收费、监控、通信、低压配电与照明设施在北方运行环境比较差，需对机电设备软硬件进行定期的维护维修保养，以保持收费设备最佳的工作状态，延长其工作寿命。包括对机电系统的各种故障、设备的损坏和线路故障等及时进行检查维修；对收费系统软件系统进行维护，保障系统持续稳定运行，及时处理对收费系统运行有影响的各类故障，定期整理备份数据，对出现的数据异常情况及时处理，及时处理数据不上传或传输异常问题，并针对目前系统运行中存在的问题或隐患及时提出解决方案，以尽量减轻对收费营运工作带来的不利影响。 我们将机电设备的维护维修技术与多年来积累的经验相结合，并汇编成册，以便各单位在实际操作中参考。因编辑水平有限，书中难免会有不当之处，敬请多提宝贵意见。 运营管理部 4 第一章 机电系统构成 一、收费系统构成简述 整个收费系统采用车道、站、分中心、总中心四级管理的模式。在车道级硬件设备中，车道控制器是整个车道系统的核心单元。车道系统的所有功能实现都是由车道控制器控制完成的。它由一台工业级控制计算机（工控机）、各类适配控制卡、直流开关电源、接口端子板、空气开关组及一个钢体防护机柜等部分组成。 车道各类外设通过车道控制器接口端子板或工控机自身的通讯端口、适配卡端口等的连接实现与车道机的通讯，接受车道控制器相关动作指令，并将运行状态、运行结果等反馈给车道工控机。 一、入、出口车道系统构成 1、...
