铝合金金相观察实验

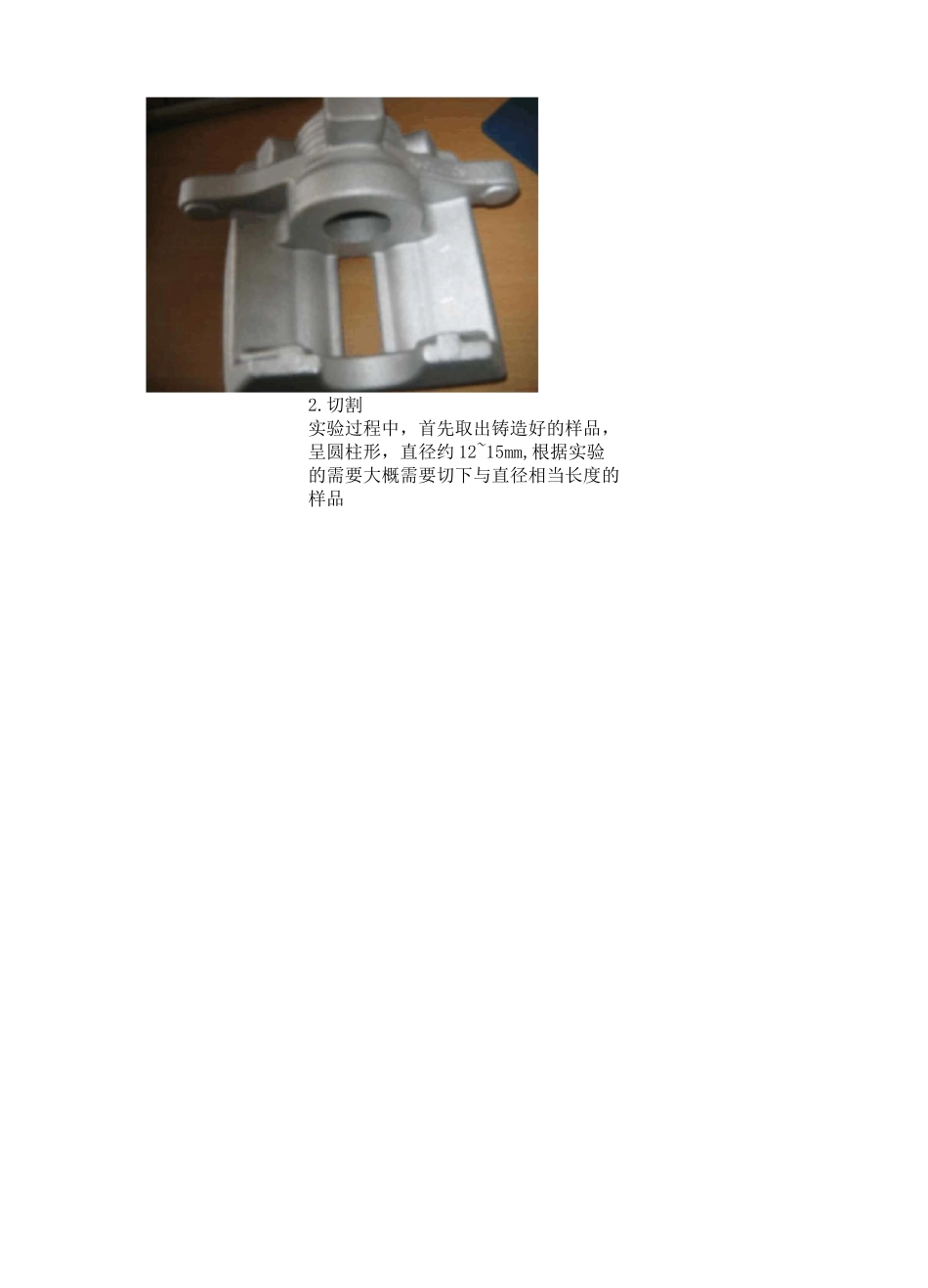

铝合金金相观察实验熔炼铝合金的材料包括金属炉料，助剂和辅助材料1）根据配比计算，配置炉料，并将配制好的炉料充分预热；2）将定量的铝及全部硅装炉，随着硅的熔化，分批将剩余铝锭加入熔炉，并充分搅拌，至全部熔化；3）在 700°C 左右（680~710°C）加入精炼剂，进行除气精炼处理，扒渣后浇锭4）选用需要的锭模，将合金液体注入其中5）根据锭模，确定冷却时间，及时开模，取出铸件6）取出铸件后，观察铸件是否合格，若有缺陷，应采取措施解决，直至合格为止一、实验过程1.浇铸u坩埚炉2.切割实验过程中，首先取出铸造好的样品，呈圆柱形，直径约 12~15mm,根据实验的需要大概需要切下与直径相当长度的样品切割机内部构造3.镶嵌镶嵌机1）将待镶嵌的样品置于样品台上，按“下降”按钮时样品台下降至镶嵌机最低部。2）向槽内加入 1 勺左右镶嵌粉粉末，旋上盖子，设置好镶嵌参数，按动开始按钮开始镶嵌操作。4.磨光主要参数有：1 号、2 号、3 号、4 号磨光盘设置压力 22N,5 号磨盘设置压力 44N,平均每个盘进行磨光操作 3－4 分钟，其中平均 30 秒左右加一次水或抛光液。样品光亮如镜,但由于浇注的材料反复使用本身质量问题等原因,稍有划痕。但不影响后续观察普通的磨光机器（当然与我们实验所用设备无法相比）5.观察NikonEPIPHOT300 光学显微镜0LYMPUS—CK40M 光学显微镜将抛光后的试样，选择合适的浸蚀剂，利用化学浸蚀法，使各组织间、晶界和晶内产生一定的衬度，金属组织得以显示使用 NikonEPIPHOT300 电子显微镜观察组织结构使用 0LYMPUS—CK40M 光学显微镜成像拍摄组织图片二、讨论题：1.同样是共晶成分，为什么精砂，精金，变金的显微组织不同，为什么？金属模散热快，快速冷却，结晶迅速细密均匀。砂模……变质处理……照片有点地方拍出来糊的原因：没有水平放置最后稍微分析一下铝一硅合金机械性能的关系 a—砂型铸件b—金属型铸件c—高硅含量铸件2•为什么 Si 呈黑色，Al 呈白色？为什么显微组织观察是白色多边形为晶粒，黑色网状为晶界？化学浸蚀在此过程中起了什么作用？答：对于单相合金与两相合金，所采取的浸蚀原理是不同的。纯金属与单相合金的浸蚀是一个化学溶解过程，而两相合金的浸蚀主要是电化学浸蚀过程。不同的相由于成分、结构的不同，具有不同的电极电位，在浸蚀液中形成了许多对微小的局部电池，Si 具有较高的电极电位为阳极，浸蚀时发生溶解变得低洼粗糙,Al 具有正电位为阴极基本不受浸蚀。所...
