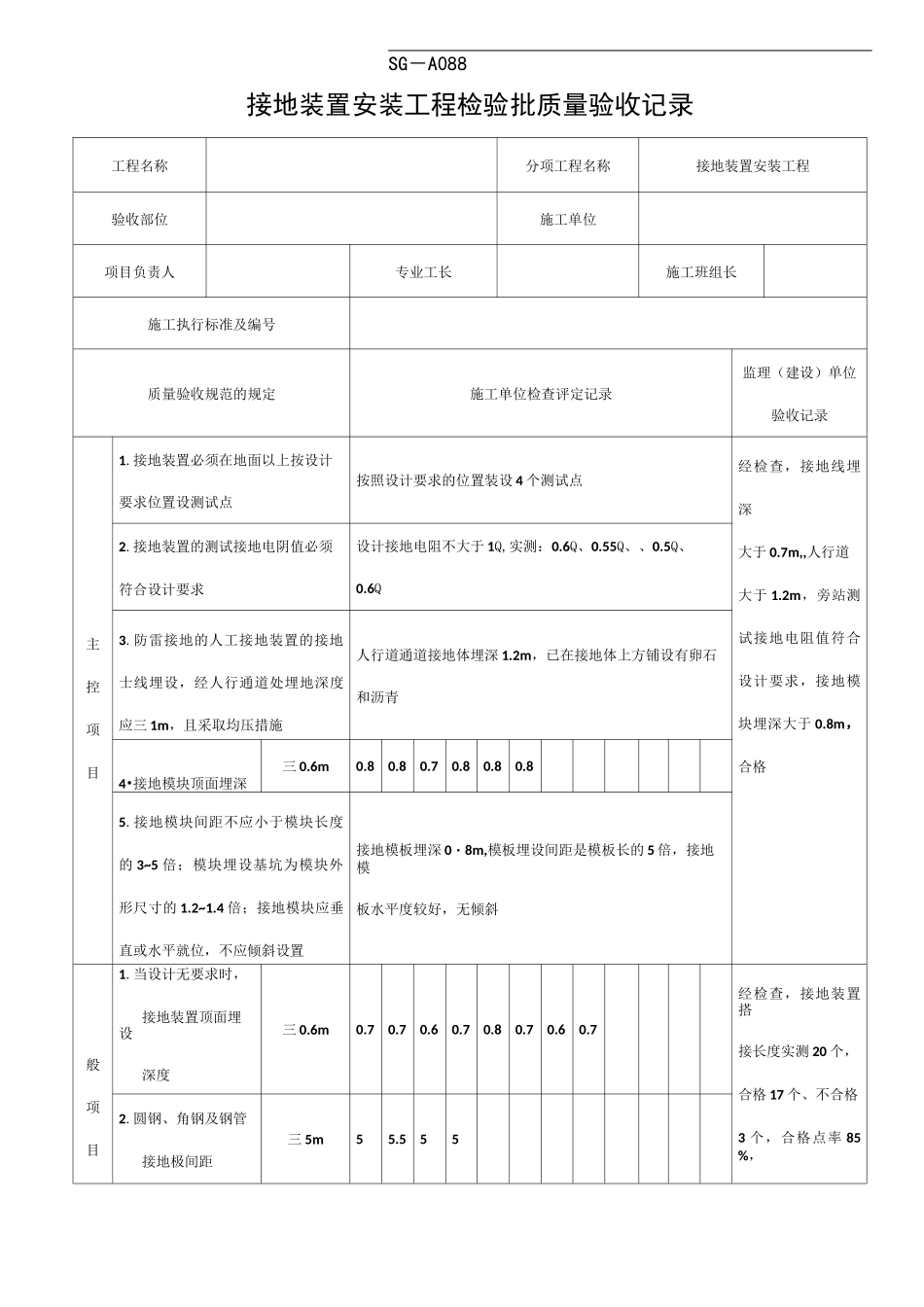

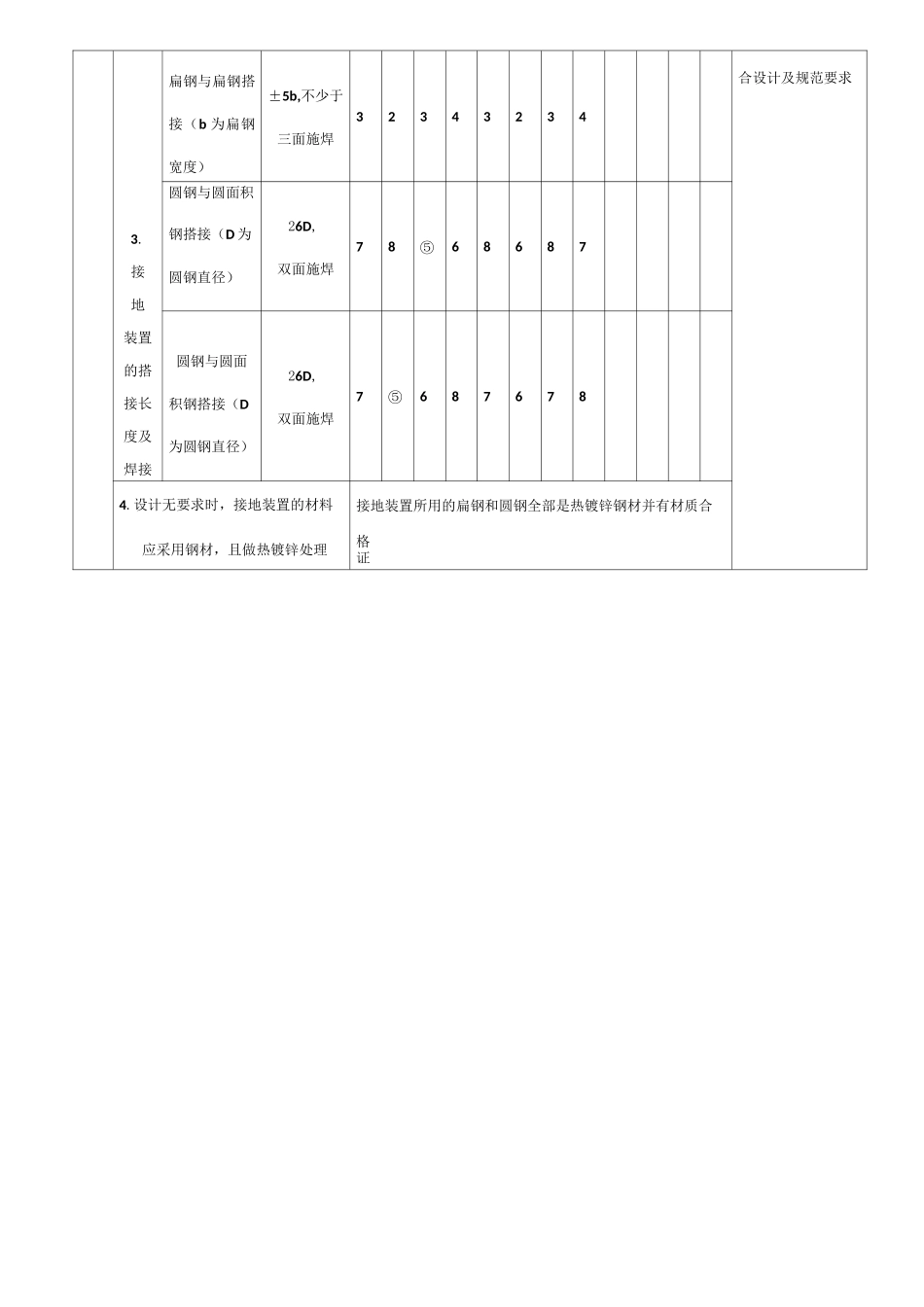

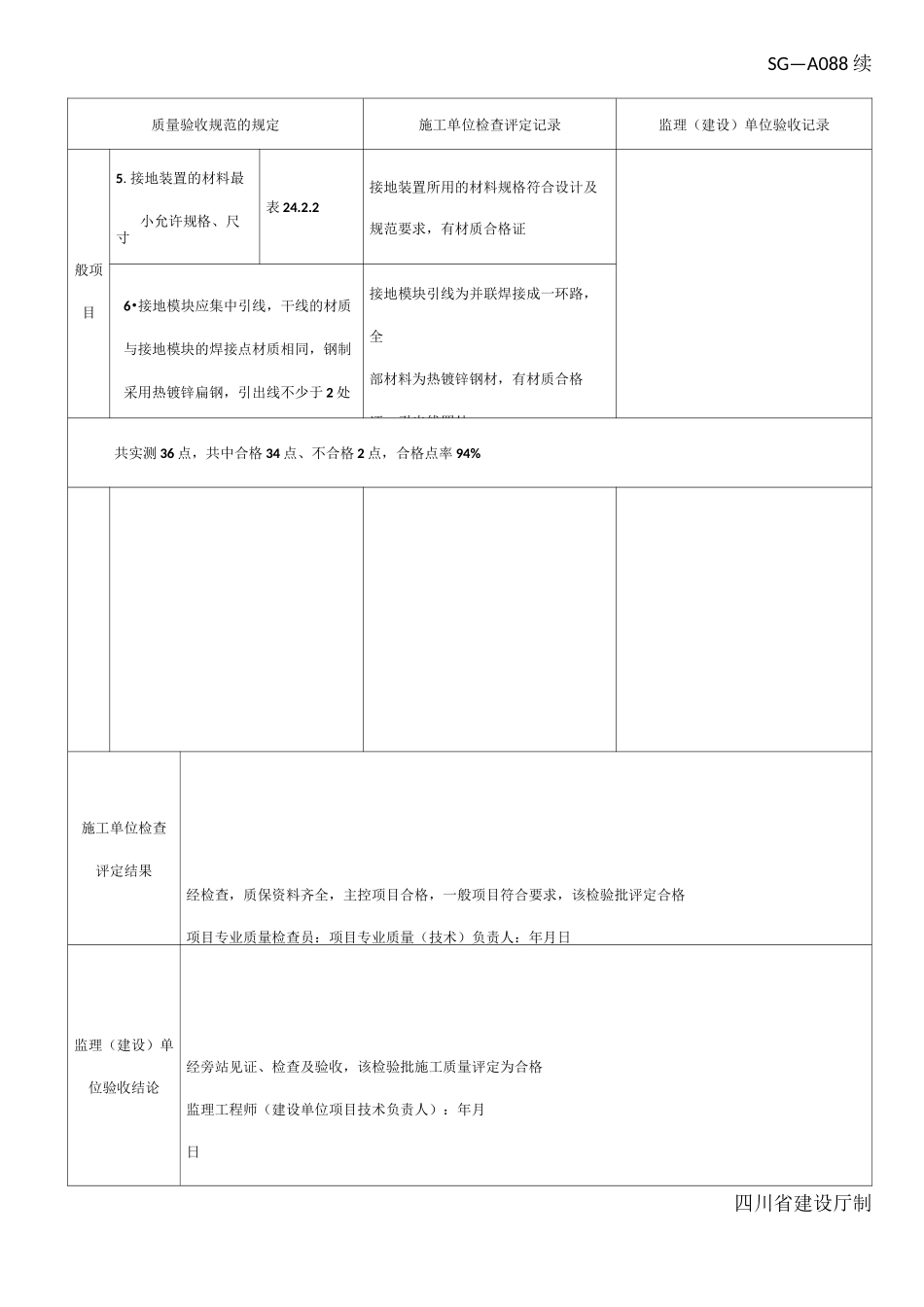

SG-A088接地装置安装工程检验批质量验收记录

SG－A088接地装置安装工程检验批质量验收记录工程名称分项工程名称接地装置安装工程验收部位施工单位项目负责人专业工长施工班组长施工执行标准及编号质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1.接地装置必须在地面以上按设计要求位置设测试点按照设计要求的位置装设 4 个测试点经检查，接地线埋深大于 0.7m,,人行道大于 1.2m，旁站测试接地电阻值符合设计要求，接地模块埋深大于 0.8m，合格2.接地装置的测试接地电阴值必须符合设计要求设计接地电阻不大于 1Q,实测：0.6Q、0.55Q、、0.5Q、0.6Q3.防雷接地的人工接地装置的接地士线埋设，经人行通道处埋地深度应三 1m，且采取均压措施人行道通道接地体埋深 1.2m，已在接地体上方铺设有卵石和沥青4•接地模块顶面埋深三 0.6m0.80.80.70.80.80.85.接地模块间距不应小于模块长度的 3~5 倍；模块埋设基坑为模块外形尺寸的 1.2~1.4 倍；接地模块应垂直或水平就位，不应倾斜设置接地模板埋深 0・8m,模板埋设间距是模板长的 5 倍，接地模板水平度较好，无倾斜般项目1.当设计无要求时，接地装置顶面埋设深度三 0.6m0.70.70.60.70.80.70.60.7经检查，接地装置搭接长度实测 20 个，合格 17 个、不合格3 个，合格点率 85%，2.圆钢、角钢及钢管接地极间距三 5m55.5553.接地装置的搭接长度及焊接扁钢与扁钢搭接（b 为扁钢宽度）±5b,不少于三面施焊32343234合设计及规范要求圆钢与圆面积钢搭接（D 为圆钢直径）26D,双面施焊78⑤68687圆钢与圆面积钢搭接（D为圆钢直径）26D,双面施焊7⑤6876784.设计无要求时，接地装置的材料接地装置所用的扁钢和圆钢全部是热镀锌钢材并有材质合应采用钢材，且做热镀锌处理格证SG—A088 续质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录般项目5.接地装置的材料最小允许规格、尺寸表 24.2.2接地装置所用的材料规格符合设计及规范要求，有材质合格证6•接地模块应集中引线，干线的材质与接地模块的焊接点材质相同，钢制采用热镀锌扁钢，引出线不少于 2 处接地模块引线为并联焊接成一环路，全部材料为热镀锌钢材，有材质合格证，引出线四处共实测 36 点，共中合格 34 点、不合格 2 点，合格点率 94%施工单位检查评定结果经检查，质保资料齐全，主控项目合格，一般项目符合要求，该检验批评定合格项目专业质量检查员：项目专业质量（技术）负责人：年月日监理（建设）单位验收结论经旁站见证、...
