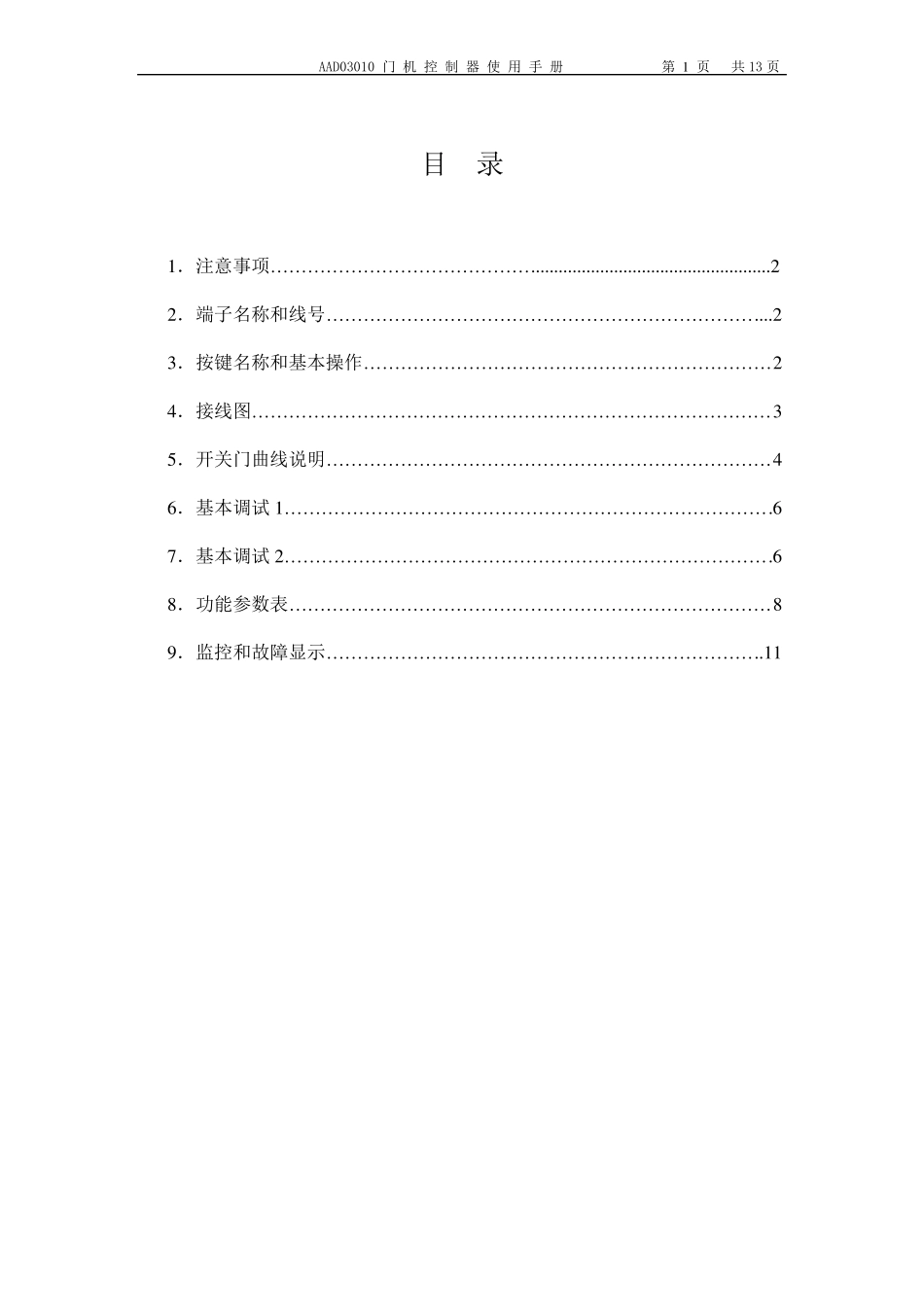

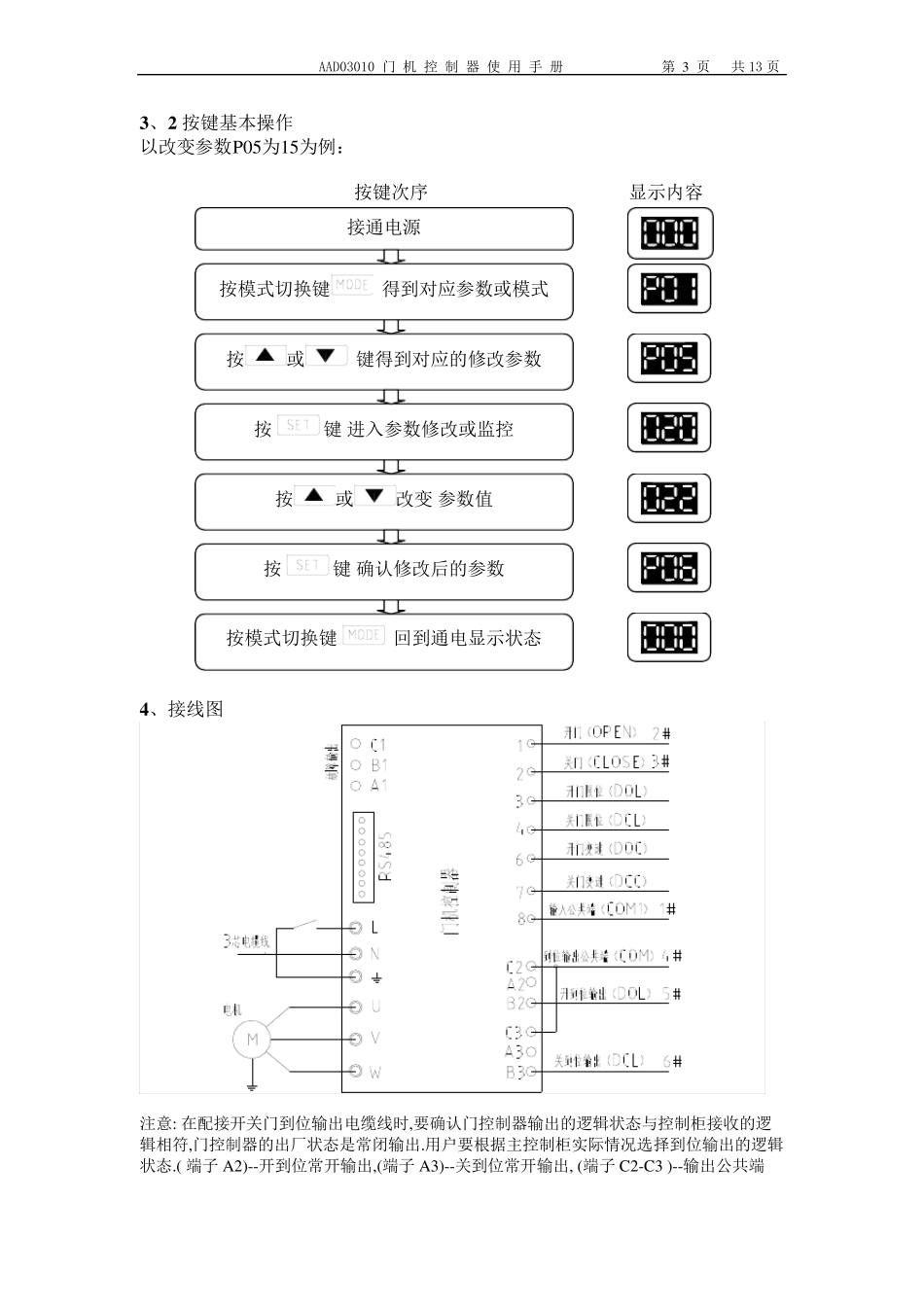

AAD03010 门 机 控 制 器 使 用 手 册 第 1 页 共13 页 目 录 1 ． 注意事项……………………………………....................................................2 2 ． 端子名称和线号……………………………………………………………....2 3 ． 按键名称和基本操作…………………………………………………………2 4 ． 接线图…………………………………………………………………………3 5 ． 开关门曲线说明………………………………………………………………4 6 ． 基本调试 1 …………………………………………………………………….6 7 ． 基本调试 2 …………………………………………………………………….6 8 ． 功能参数表……………………………………………………………………8 9 ． 监控和故障显示……………………………………………………………..1 1 AAD03010 门 机 控 制 器 使 用 手 册 第 2 页 共13 页 1 、注意事项 1．必须由具有专业资格的人员才能对控制器进行调试、维修或检查。操作前请仔细阅该使用手册。 2．确认输入电源处于完全断开的情况下,才能进行配线作业。 3．不要把输入端子(L,N)与输出端子(U,V,W) 混淆,否则会损坏控制器。 4．将控制器的接线地端子可靠接地，否则有触电危险。 5．通电情况下,不要用手触摸控制端子,否则有触电危险。 6．在充电指示灯彻底熄灭或正负母线电压在36V以下时进行,否则有触电 的危险。 7．防止螺钉,垫片及金属之类的异物掉进变频器内部,否则有火灾及损坏财务的危险。 8．主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好,否则有损 坏财物的危险。 2 、端子定义 端子名称 电缆线号（颜色） 端子功能说明 L / N / 接地 褐色/兰色/黄 绿 单 相 交 流 电源输入端子 U / V / W U/V/W 电机接线端子 8 1# 开关 门输入公 共端（COM1） 1 2# 开门命 令 常 开输入（NO） 2 3# 关 门命 令 常 开输入（NO） 3 --* 开门限 位 常 闭 输入（NC） 4 --* 关 门限 位 常 闭 输入（NC） 6 --* 开门换 速 常 闭 输入(NC) 7 --* 关 门换 速 常 闭 输入(NC) C2-C3 4# 到 位 输出公 共端(COM2) A2 5# 开门到 位 常 闭 输出（NC） A3 6# 关 门到 位 常 闭 输出（NC） C1 备 用 故 障 输出公 共端（COM3） B1 故 ...
