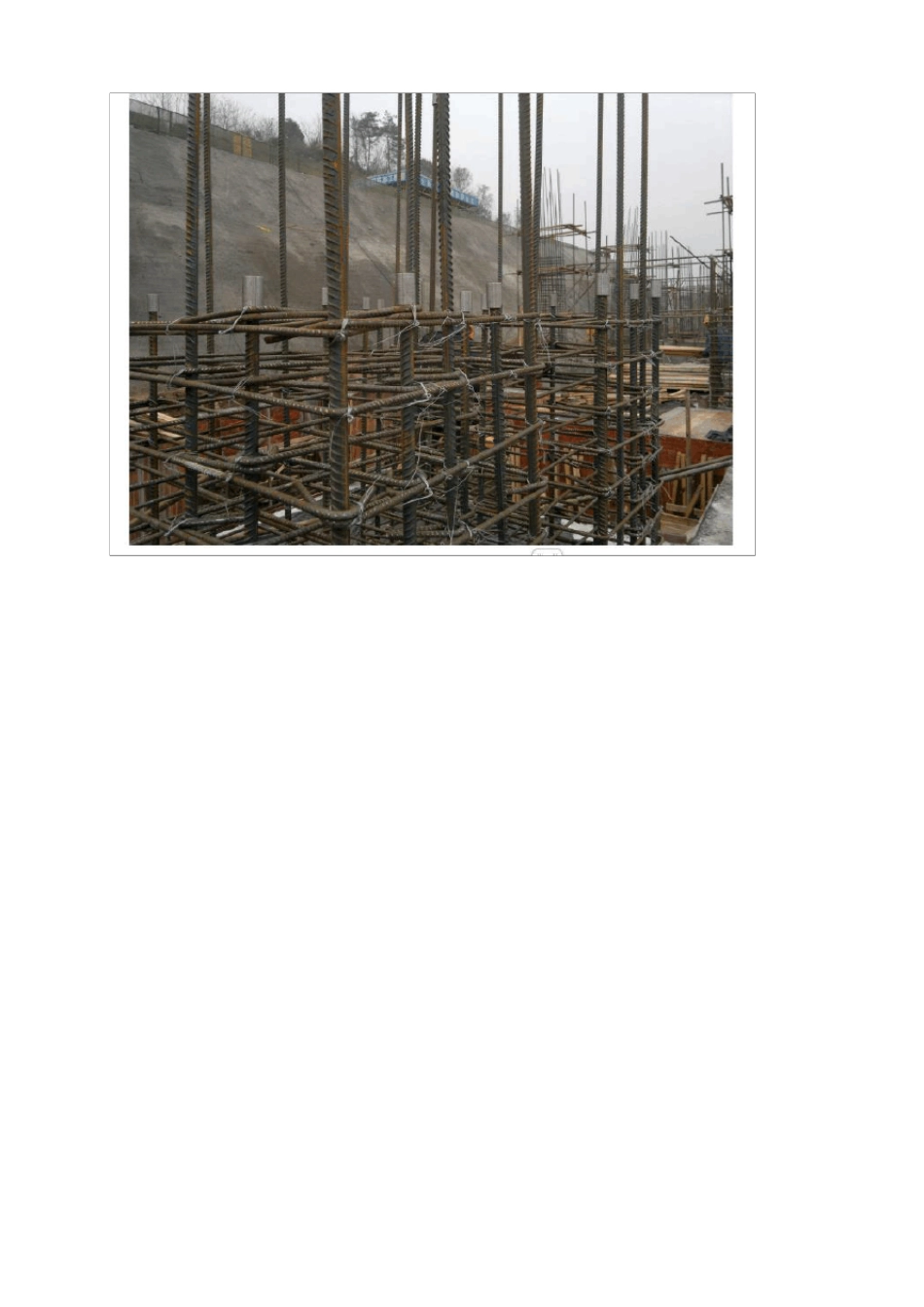

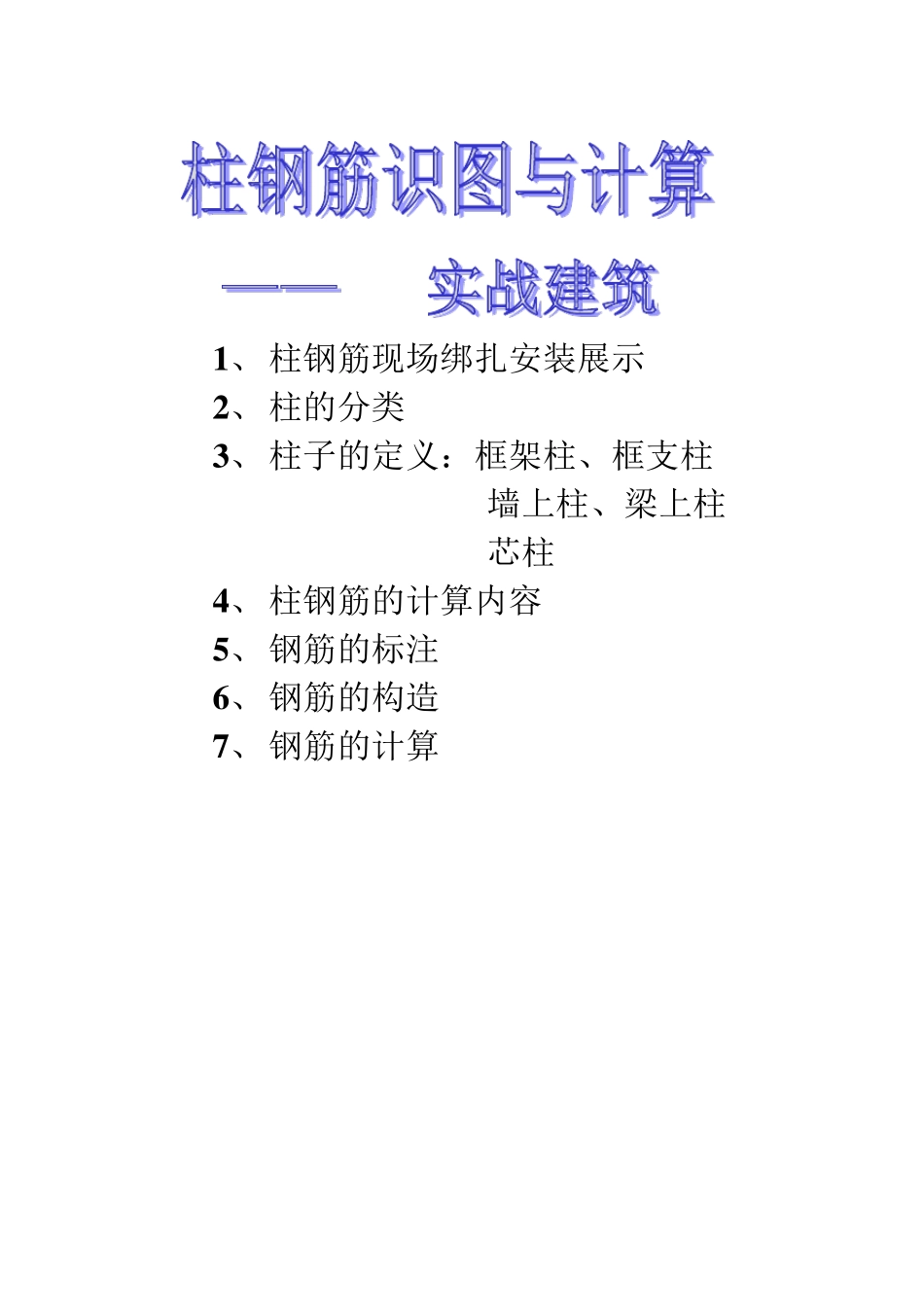

1 、 柱钢筋现场绑扎安装展示 2 、 柱的分类 3 、 柱子的定义：框架柱、框支柱 墙上柱、梁上柱 芯柱 4 、 柱钢筋的计算内容 5 、 钢筋的标注 6 、 钢筋的构造 7 、 钢筋的计算 1、 柱钢筋骨架中各竖向面钢筋网交叉点应全部绑扎 2、 柱中纵向钢筋的净间距不应小于 50m m ,且不宜大于 300m m 。 3、 柱纵向钢筋的机械连接接头宜避开柱端的箍筋加密区 4、 柱纵筋的焊接可采用电弧焊、电渣压力焊和气压焊 5、 柱纵向钢筋的焊接连接接头宜避开柱端的箍筋加密区 6、 柱箍筋距梁顶面的起始距离为 50m m 。 1 号箍筋的长度=（b+h）×2-保护层×8+1.9d×2+max(10d ,75mm) ×2 1 号箍筋长度计算公式 拉筋长度= (h-保护层×2)+1.9d×2+max（10d, 75mm）×2 （只勾住主筋） 拉筋长度= （h-保护层×2+2d）+1.9d×2+ max（10d, 75mm）×2 （同时勾住主筋和箍筋） 拉筋长度计算公式 拉筋 3 号箍筋长度=[(h-保护层×2-2d-D)/6×2+D+2d]×2+（b-保护层×2）×2 +1.9d×2+max(10d , 75mm)×2 3 号箍筋长度计算公式 b 1 b2 h 1 h 2 11G101-3 P59 柱插筋在基础中的锚固 11G101-3 P59 抗震KZ 中柱顶纵向钢筋构造、变截面构钢筋构造11G101-1 P60 11G101-1 P58 地下室抗震 KZ 纵向钢筋连接构造 11G101-1 P58 地下室抗震 KZ 箍筋加密范围 11G101-1 P57 抗震KZ 纵向钢筋连接构造 11G101-1 P59 抗震KZ 边柱和角柱纵向钢筋连接构造 11G101-1 P59 抗震KZ 边柱和角柱纵向钢筋连接构造 11G101-1 P59 抗震KZ 边柱和角柱纵向钢筋连接构造 11G101-1 P59 抗震KZ 边柱和角柱纵向钢筋连接构造 11G101-1 P59 抗震KZ 边柱和角柱纵向钢筋连接构造 11G101-1 P59 抗震KZ 边柱和角柱纵向钢筋连接构造 11G101-1 P59 抗震KZ 边柱和角柱纵向钢筋连接构造 11G101-1 P59 抗震KZ 边柱和角柱纵向钢筋连接构造 11G101-1 P60 抗震KZ 中柱柱顶纵向钢筋连接构造 11G101-1 P60 抗震KZ 变截面位置纵向钢筋构造 框架柱计算实例见下页： 11G101-1 P59 抗震KZ 边柱和角柱纵向钢筋连接构造 11G101-1 P59 抗震KZ 边柱和角柱纵向钢筋连接构造 11G101-1 P59 抗震KZ 边柱和角柱纵向钢筋连接构造 11G101-1 P59 抗震KZ 边柱和角柱纵向钢筋连接构造 11G101-1 P59 抗震KZ 边柱和角柱纵向钢筋连接构造 11G101-1 P59 抗震KZ 边柱和角柱纵向钢筋连接...
