标题栏的属性定义

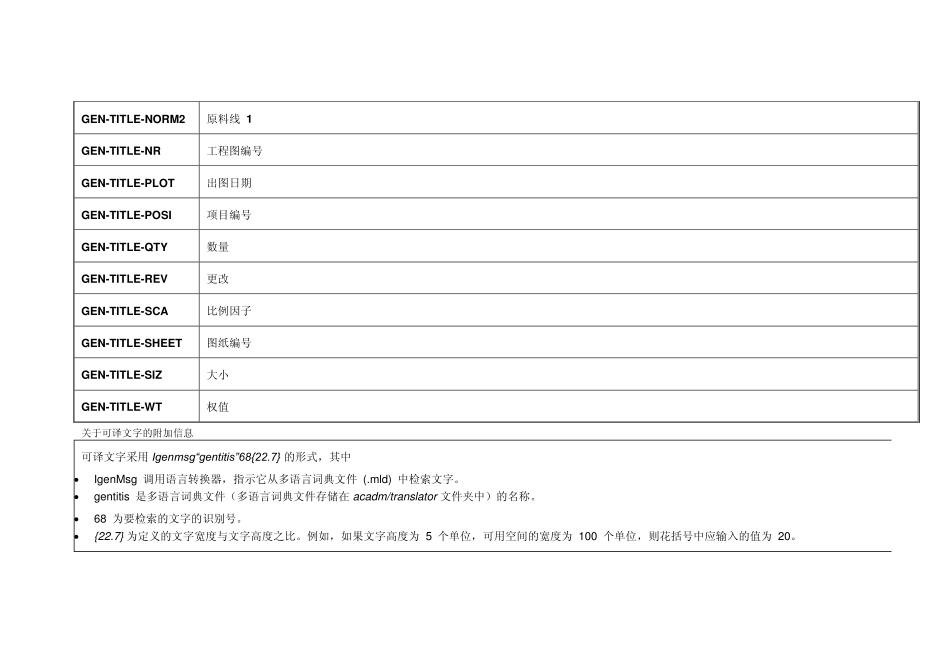

标题栏的属性定义 步骤 | 命令 标题栏标题 由于 AutoCAD Mechanical 以多种语言提供，而 AutoCAD Mechanical 所提供标题栏上的标题栏标题可作为可译文字字符串。因此，这些标题栏标题将自动翻译为用户正在使用的平台的语言。 自定义标题栏时，用户无需考虑可译文字字符串。可以直接键入所需的标题栏标题。 标题栏数据 标题栏条目被作为属性。它们的格式通常为 GEN-TITLE-SOMENAME {12.3}，其中  GEN-TITLE-SOMENAME 为属性名称。  {12.3} 为定义的文字宽度与文字高度之比。例如，如果文字高度为 5 个单位，可用空间的宽度为 100 个单位，则花括号中应输入的值为 20。 标题栏属性包括： 属性 定义 GEN-TITLE-APPM 批准人 GEN-TITLE-CHECKD 审核日期 GEN-TITLE-CHKM 审核人 GEN-TITLE-CTRN 联系电话 GEN-TITLE-DACT 设计活动 GEN-TITLE-DAT 草图日期 GEN-TITLE-DES1 工程图标题 GEN-TITLE-DES2 工程图子标题 GEN-TITLE-DW G 文件名 GEN-TITLE-FSCM FSCM 编号 GEN-TITLE-ISSD 发行日期 GEN-TITLE-ISSM 发行方 GEN-TITLE-MAT1 材料线 2 GEN-TITLE-MAT2 材料线 1 GEN-TITLE-NAME 绘图人 GEN-TITLE-NORM1 原料线 2 GEN-TITLE-NORM2 原料线 1 GEN-TITLE-NR 工程图编号 GEN-TITLE-PLOT 出图日期 GEN-TITLE-POSI 项目编号 GEN-TITLE-QTY 数量 GEN-TITLE-REV 更改 GEN-TITLE-SCA 比例因子 GEN-TITLE-SHEET 图纸编号 GEN-TITLE-SIZ 大小 GEN-TITLE-WT 权值 关于可译文字的附加信息 可译文字采用 Igenmsg“gentitis”68{22.7} 的形式，其中  IgenMsg 调用语言转换器，指示它从多语言词典文件 (.mld) 中检索文字。  gentitis 是多语言词典文件（多语言词典文件存储在 acadm/translator 文件夹中）的名称。  68 为要检索的文字的识别号。  {22.7} 为定义的文字宽度与文字高度之比。例如，如果文字高度为 5 个单位，可用空间的宽度为 100 个单位，则花括号中应输入的值为 20。 步骤 自定义图形边框和标题栏的步骤 1 . 在命令提示下，输入 OPEN。 2 . 选择包含最接近所需标题栏的文件。 注意程序将在包含标题边框文件的文件夹的“Title”子文件夹中存储标题栏。 3 . 以其他名称将文件保存在同一文件夹中。 4 . 从“视图”菜单中，选择“缩放”“全部缩放”。将显示标题栏。静态文字（标题栏标题，例如文字“文件名...
