桑塔纳3000资料

桑塔纳3000资料_第1页
1/25
桑塔纳3000资料_第2页
2/25
桑塔纳3000资料_第3页
3/25

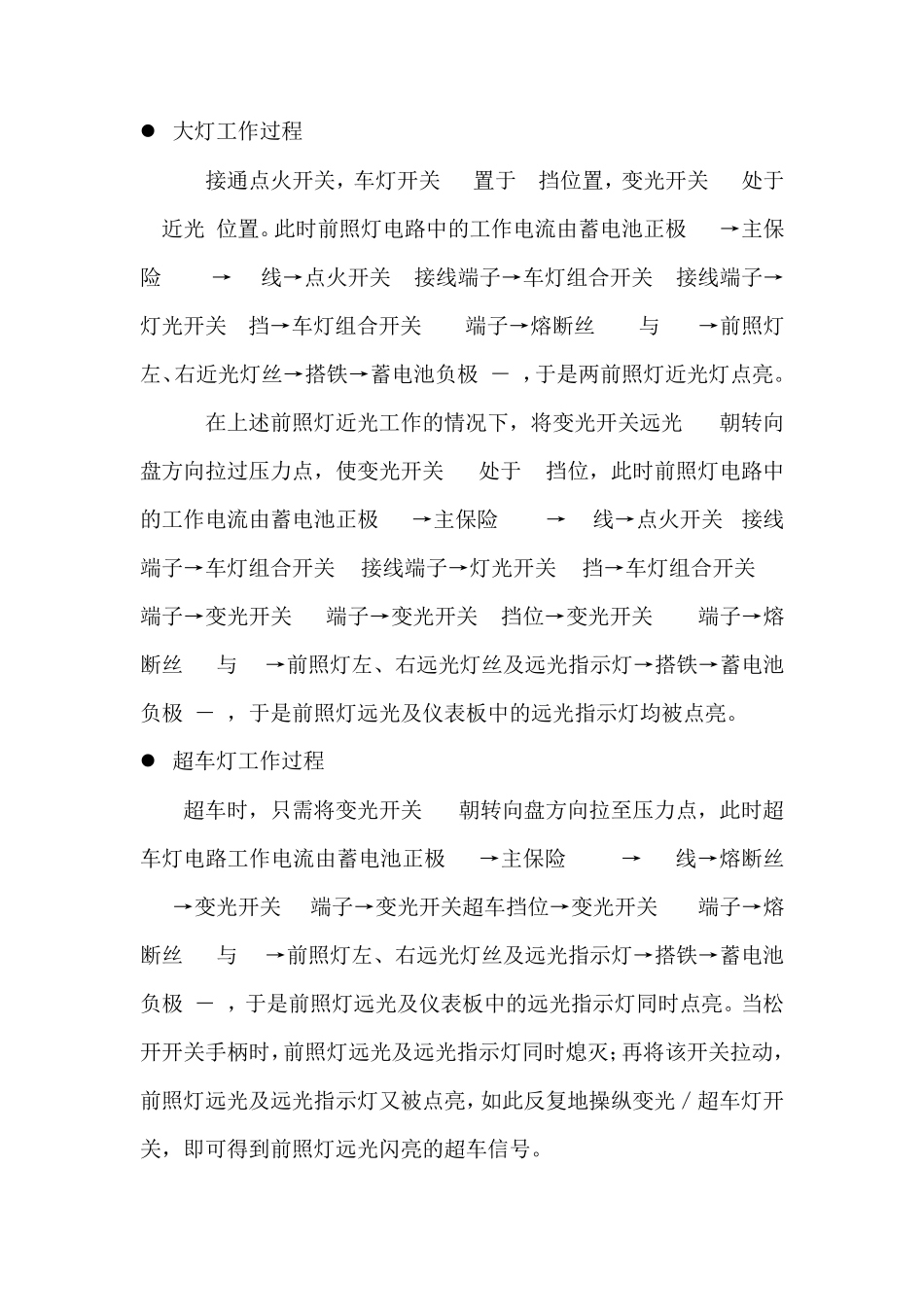

图7084-5 桑塔纳3000轿车大、小灯系统电路 一、桑塔纳3000轿车大、小灯系统电路组成 桑塔纳3000轿车大、小灯系统电路主要由蓄电池、点火开关、熔断丝、车灯开关及变光/超车灯开关、灯泡等组成。 1.大、小灯系统电路工作过程如下:  小灯、尾灯工作过程 车灯开关E1置于1挡或2档位置。此时小灯、尾灯中的工作电流由蓄电池正极(+)→主保险 S301→30线→车灯组合开关30接线端子→灯光开关1挡或2档→车灯组合开关58L端子和 58R端子→熔断丝S13与 S14→前照灯左、右小灯丝及左、右尾灯丝→搭铁→蓄电池负极(-),于是前、后小灯、尾灯点亮。  大灯工作过程 a.接通点火开关,车灯开关E1置于2挡位置,变光开关E4处于0(近光)位置。此时前照灯电路中的工作电流由蓄电池正极(+)→主保险 S301→30线→点火开关X接线端子→车灯组合开关X接线端子→灯光开关2挡→车灯组合开关56b端子→熔断丝 S10与 S11→前照灯左、右近光灯丝→搭铁→蓄电池负极(-),于是两前照灯近光灯点亮。 b.在上述前照灯近光工作的情况下,将变光开关远光E4朝转向盘方向拉过压力点,使变光开关E4处于1挡位,此时前照灯电路中的工作电流由蓄电池正极(+)→主保险 S301→30线→点火开关X接线端子→车灯组合开关X接线端子→灯光开关2挡→车灯组合开关56端子→变光开关56端子→变光开关l挡位→变光开关56a端子→熔断丝 S8与 S9→前照灯左、右远光灯丝及远光指示灯→搭铁→蓄电池负极(-),于是前照灯远光及仪表板中的远光指示灯均被点亮。  超车灯工作过程 超车时,只需将变光开关E4朝转向盘方向拉至压力点,此时超车灯电路工作电流由蓄电池正极(+)→主保险 S301→30线→熔断丝S24→变光开关30端子→变光开关超车挡位→变光开关56a端子→熔断丝 S8与 S9→前照灯左、右远光灯丝及远光指示灯→搭铁→蓄电池负极(-),于是前照灯远光及仪表板中的远光指示灯同时点亮。当松开开关手柄时,前照灯远光及远光指示灯同时熄灭;再将该开关拉动,前照灯远光及远光指示灯又被点亮,如此反复地操纵变光/超车灯开关,即可得到前照灯远光闪亮的超车信号。 2.照明系统常见故障的诊断与排除 2 .1 桑塔纳3 0 0 0 轿车大、小灯系统常见故障与排除见表所示。 大、小灯系统常见故障及其排除 序号 故障现象 故障原因 故障排除 1 接 通 灯 开 关时,保险立即跳开,或熔断丝立即熔断 线路中有短路、搭铁处 找 出 搭 铁 处 加以绝缘 2 灯泡经常烧坏 发电...
