桩基混凝土水下灌注二次导管施工工法VIP专享

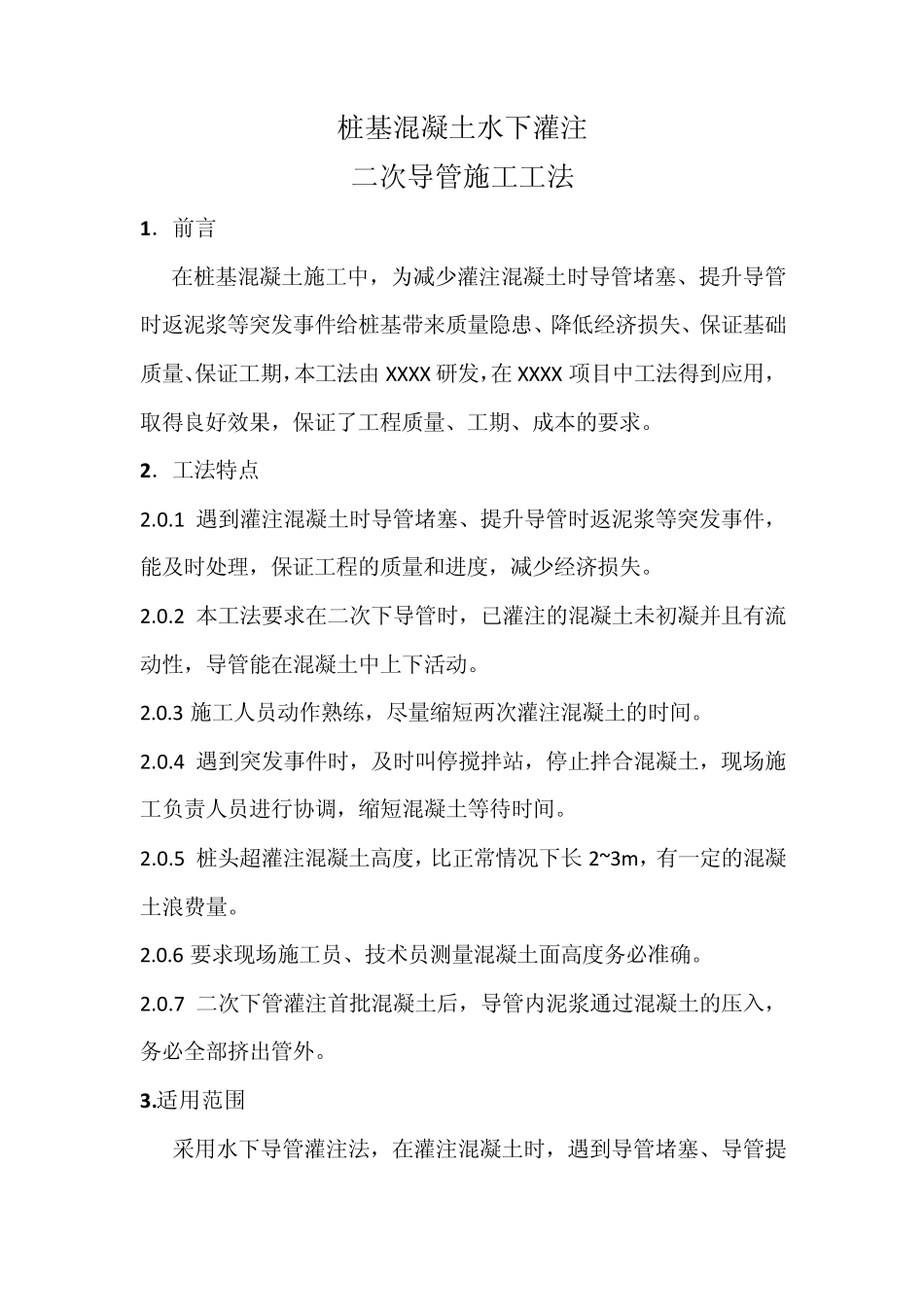

桩基混凝土水下灌注 二次导管施工工法 1．前言 在桩基混凝土施工中，为减少灌注混凝土时导管堵塞、提升导管时返泥浆等突发事件给桩基带来质量隐患、降低经济损失、保证基础质量、保证工期，本工法由 XXXX 研发，在XXXX 项目中工法得到应用，取得良好效果，保证了工程质量、工期、成本的要求。 2．工法特点 2.0.1 遇到灌注混凝土时导管堵塞、提升导管时返泥浆等突发事件，能及时处理，保证工程的质量和进度，减少经济损失。 2.0.2 本工法要求在二次下导管时，已灌注的混凝土未初凝并且有流动性，导管能在混凝土中上下活动。 2.0.3 施工人员动作熟练，尽量缩短两次灌注混凝土的时间。 2.0.4 遇到突发事件时，及时叫停搅拌站，停止拌合混凝土，现场施工负责人员进行协调，缩短混凝土等待时间。 2.0.5 桩头超灌注混凝土高度，比正常情况下长 2~3m，有一定的混凝土浪费量。 2.0.6 要求现场施工员、技术员测量混凝土面高度务必准确。 2.0.7 二次下管灌注首批混凝土后，导管内泥浆通过混凝土的压入，务必全部挤出管外。 3.适用范围 采用水下导管灌注法，在灌注混凝土时，遇到导管堵塞、导管提升返泥浆等突发事件。 4.工艺原理 主要是二次下管灌注首次混凝土后，导管继续向下落1.0m ，继续浇筑混凝土。 遇到导管堵塞、提升导管返泥浆等突发事件，及时准确测量混凝土面高度；导管堵塞需及时拔除导管，进行疏通冲洗，迅速二次连接导管；让导管下口伸到混凝土面处，灌注二次下管后首批混凝土，再下落导管1.0 米，继续按照水下灌注混凝施工方法浇筑混凝土，在此浇筑的过程中严禁拔除导管的长度大于混凝土上升的高度，通过导管下口混凝土的灌入，始终把混入泥浆的混凝土顶出桩基有效长度范围。 5.施工工艺流程及操作要点 5.1 施工工艺流程 导管堵塞 5.1 施工工艺流程图 5.2 操作要点 5.2.1 导管堵塞 1.导管堵塞 1）在砼的灌注过程中，采用提升导管减轻水压、上下抖动导管、附着式振捣器等方法，导管内的砼始终不流动，可认为导管堵塞或导管卡死。 2）准确测量砼面高度：用测线锤测量混凝土面的高度；一般由 2 至3 名有经验的施工人员测定混凝土粗骨料的位置，为二次下管提供资料数据。 2.导管堵塞原因分析 导管拔出清理 导管下放至砼面 二次下砼后首次灌注砼 导管继续下放 1.0m 继续浇筑砼 拔出导管 拔出护筒 砼复检、做试件 砼搅拌与运输 砼配合比试验 原材料检验 1）混凝土中存在大型粗骨料或杂物...
