检测技术实验

检测技术实验_第1页
1/7
检测技术实验_第2页
2/7
检测技术实验_第3页
3/7

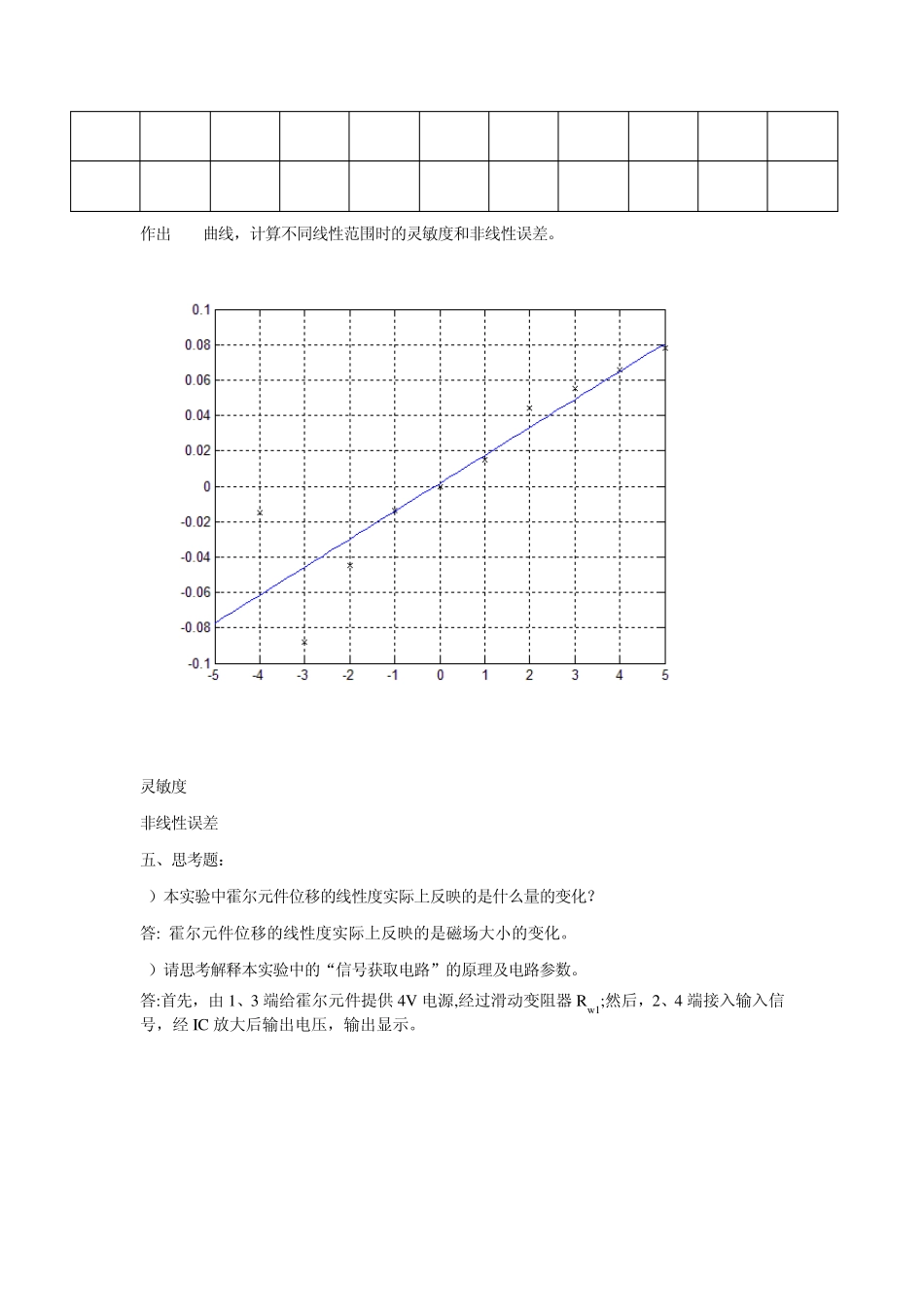

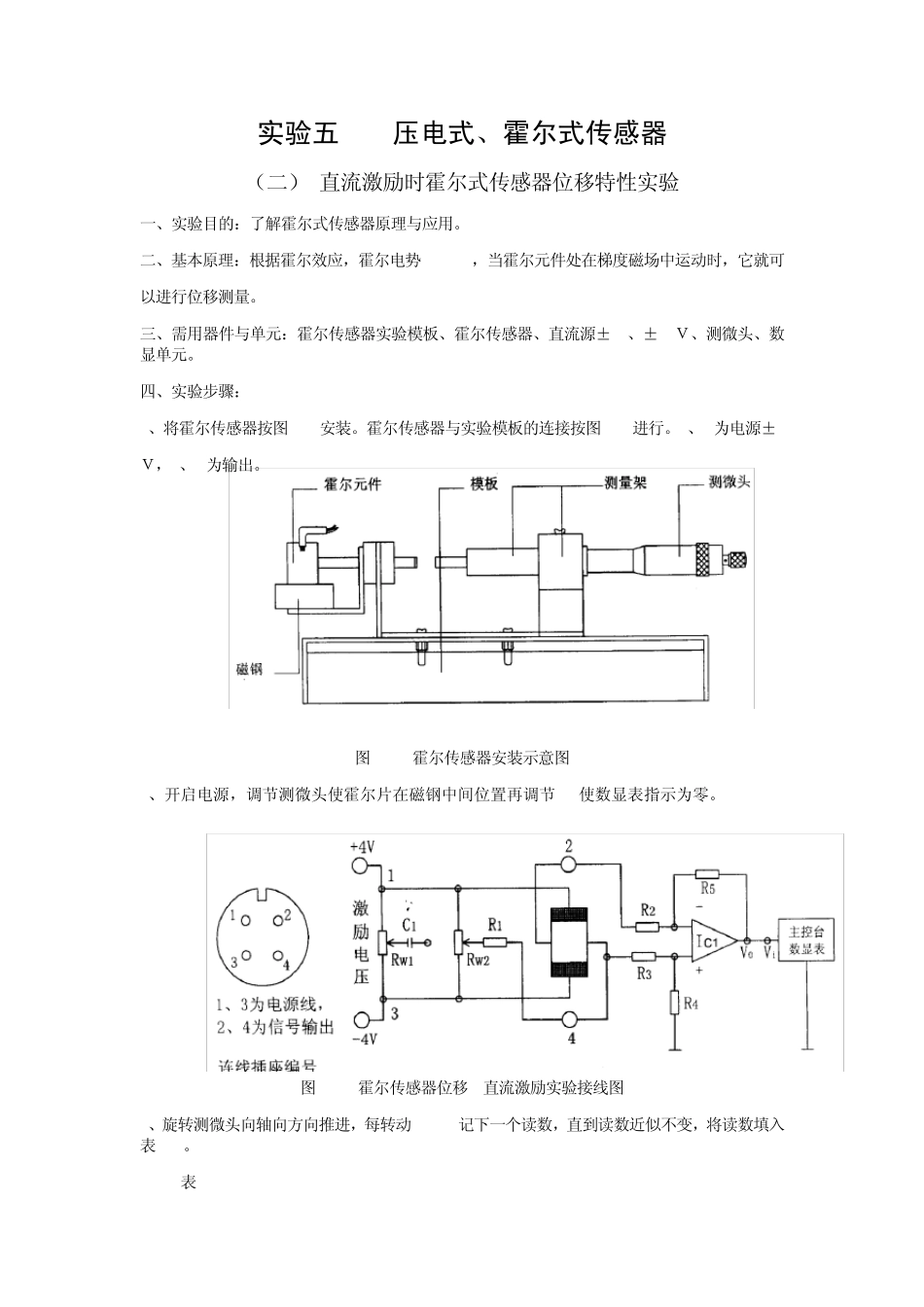

实验五 压电式、霍尔式传感器 (二) 直流激励时霍尔式传感器位移特性实验 一、实验目的:了解霍尔式传感器原理与应用。 二、基本原理:根据霍尔效应,霍尔电势UH=KHIB,当霍尔元件处在梯度磁场中运动时,它就可 以进行位移测量。 三、需用器件与单元:霍尔传感器实验模板、霍尔传感器、直流源±4V、±15V、测微头、数显单元。 四、实验步骤: 1、将霍尔传感器按图 5-2安装。霍尔传感器与实验模板的连接按图 5-3进行。1、3为电源±4 V,2、4为输出。 图 5-2 霍尔传感器安装示意图 2、开启电源,调节测微头使霍尔片在磁钢中间位置再调节 RW1使数显表指示为零。 图 5-3 霍尔传感器位移 直流激励实验接线图 3、旋转测微头向轴向方向推进,每转动0.2mm记下一个读数,直到读数近似不变,将读数填入表 5-1。 表 5-1 X(mm) -4 -3 -2 -1 0 1 2 3 4 5 V(v) -0.15 -0.088 -0.045 -0.014 0 0.015 0.044 0.055 0.066 0.078 作出V-X曲线,计算不同线性范围时的灵敏度和非线性误差。 灵敏度s=0.0158 非线性误差f=0.0017 五、思考题: 1)本实验中霍尔元件位移的线性度实际上反映的是什么量的变化? 答: 霍尔元件位移的线性度实际上反映的是磁场大小的变化。 2)请思考解释本实验中的“信号获取电路”的原理及电路参数。 答:首先,由 1、3 端给霍尔元件提供 4V 电源,经过滑动变阻器 Rw1;然后,2、4 端接入输入信号,经 IC 放大后输出电压,输出显示。 实验六 光电与光纤传感器 (一) 光纤传感器的位移特性实验 一、实验目的:了解光纤位移传感器的工作原理和性能。 二、基本原理:本实验采用的是导光型多模光纤,它由两束光纤组成Y型光纤,探头为半圆分布,一束光纤端部与光源相接发射光束,另一束端部与光电转换器相接接收光束。两光束混合后的端部是工作端亦即探头,它与被测体相距X,由光源发出的光通过光纤传到端部射出后再经被测体反射回来,由另一束光纤接收反射光信号再由光电转换器转换成电压量,而光电转换器转换的电压量大小与间距X有关,因此可用于测量位移。 三、需用器件与单元:光纤传感器、光纤传感器实验模板、数显单元、测微头、直流源±15V、反射面。 四、实验步骤: 1、根据图 6-1安装光纤位移传感器,二束光纤插入实验板上光电变换座孔上。其内部已和发光管D及光电转换管 T相接。 图 6-1 光纤传感器安装示意图 2、将光纤实验模板输出端V01与数显单元相...
