棱镜耦合仪使用手册VIP专享

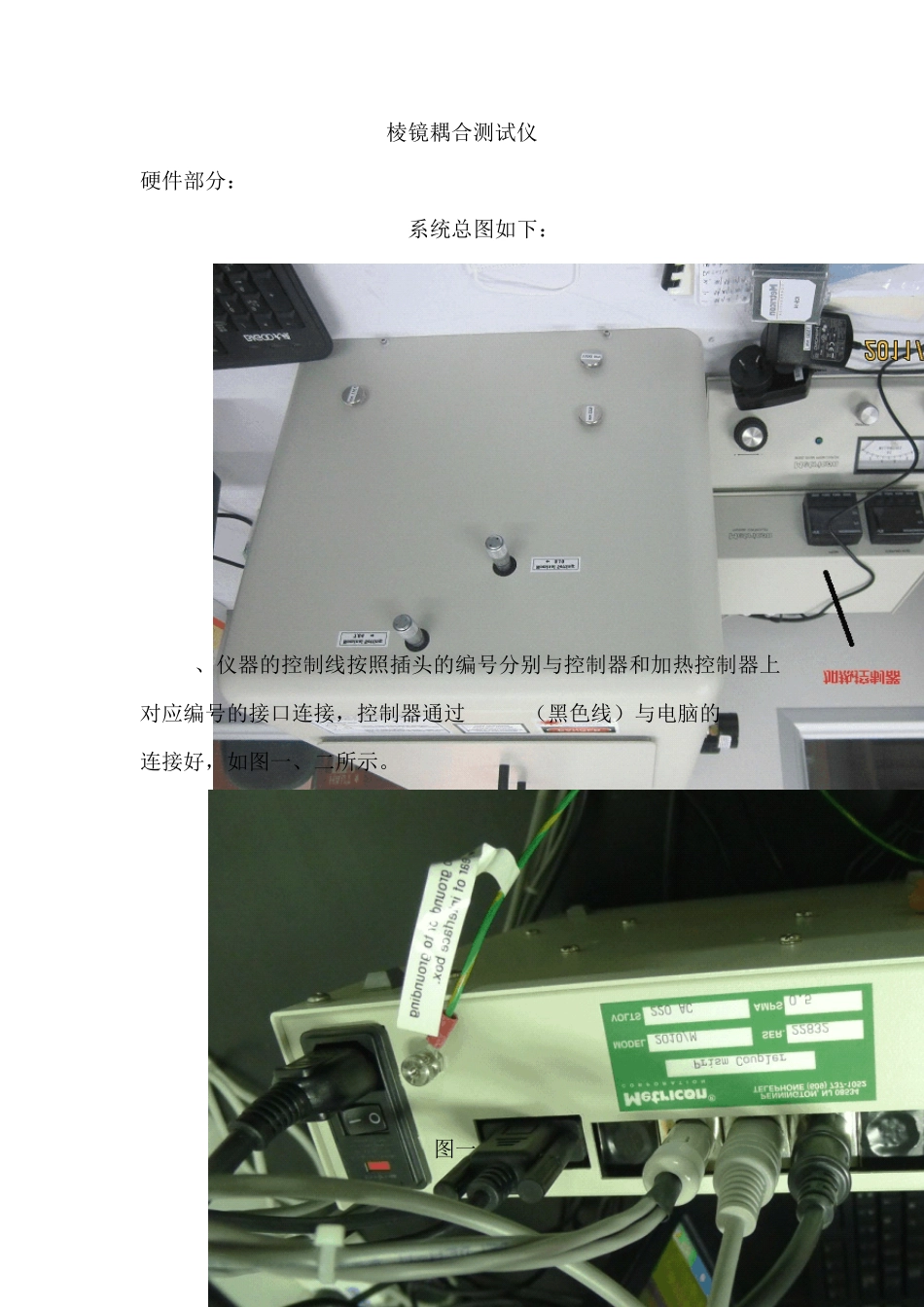

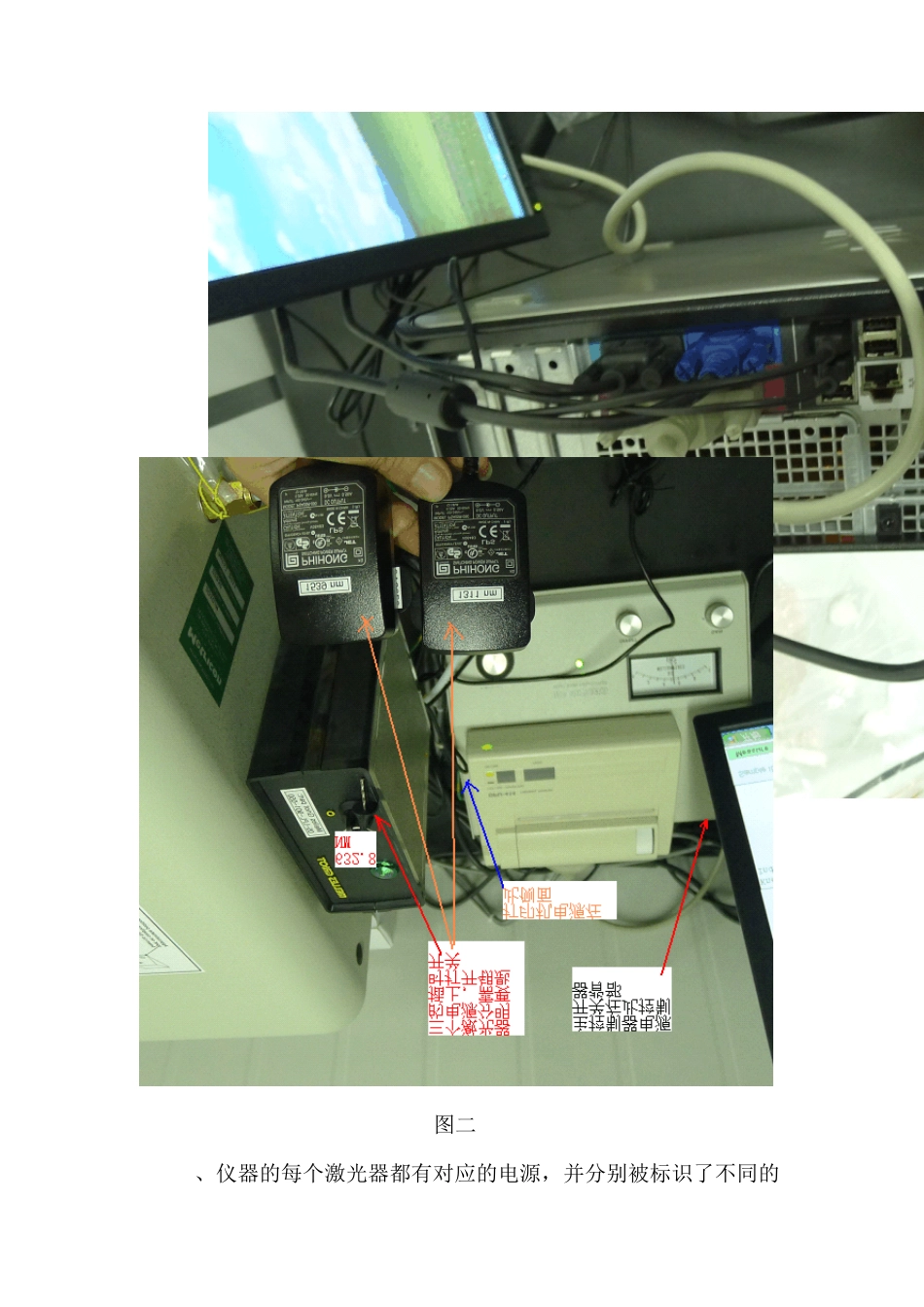

棱镜耦合测试仪硬件部分：系统总图如下：1、仪器的控制线按照插头的编号分别与控制器和加热控制器上对应编号的接口连接，控制器通过 RS232（黑色线）与电脑的 COM1连接好，如图一、二所示。图一图二2、仪器的每个激光器都有对应的电源，并分别被标识了不同的波长代表不同的激光器，根据需要来选择不同的激光器，也可以通过外部和内部的钥匙开关来控制。3、转动且取下固定梢，把棱镜旋转 45度且从镜架上取下，用擦净纸将棱镜的三个侧面擦拭干净，再插入固定梢装回。镜架两侧有不同的数值，它们分别代表了在某个数值下所能测量的范围。镜架上下均有凹槽，可将其安放在底座上，两面有不同的数值可用，如图三。图三4、将压缩气体（通常多用氮气）通过管道连接到仪器正面进气孔，调节气体压力，使仪器上的压力显示在 30到 40范围内，压力表右侧为气压调节阀，将其拔出可调节气压大小，调好后按回（图四）。用手拿着标准片贴有标签的部位（标准片两面要用擦净纸擦干净），放在图三所示的棱镜与由气压控制的金属杆中间。打开仪器背部的气压扳手，金属杆会将标准片挤压的棱镜上。使眼睛在仪器后部上方前后移动，会发现标准片被挤压处有一个白点。如果白点过大，要将气压调低；反之白点过小，则将气压调大。可调节控制器左边的旋钮，使棱镜支架旋转不同角度，来便于观测到棱镜上的白点。图四5、接通 HeNe激光器电源，可以在仪器内部看到红色激光光束，光束通过反射镜组反射后会到达棱镜上，调节仪器左边机壳上的调节螺杆，使红色光点和之前看到的白点重合，此时光路就调节好了。图五中上面两个为调节光路的螺杆，旁边的数字表示出厂的初始数值。下面的三个旋钮上分别标注不同的波长，旋转其中一个就可以控制所代表波长的激光光束能否到达棱镜，以便于调节光点重合。图五仪器内部门光路结构见下图软件部分：1、在电脑上安装仪器附带软件MetriconMCU，COPY执行文件和配置文件到安装的目录，并安装好打印机所需要的驱动。2、运行安装目录下的 MetriconMCU，点击软件上的 Reference会出现图六所示界面。在图表中填入用户的姓名、所需激光的波长和棱镜上显示的 Code。并且可以选择光波的模式 TE或者 TM。图六2、点击 OK，仪器内部会自动调整为所设置的光波偏振模式。等待大约一分钟，界面会出现图七所示曲线。如果没有显示两个峰值的曲线，那么就需要重新调节光路。图七出现曲线后，点击左上角的OK，界面会转到图八所示，点击左下角的Measure，仪器会...
