模电课设差分放大器

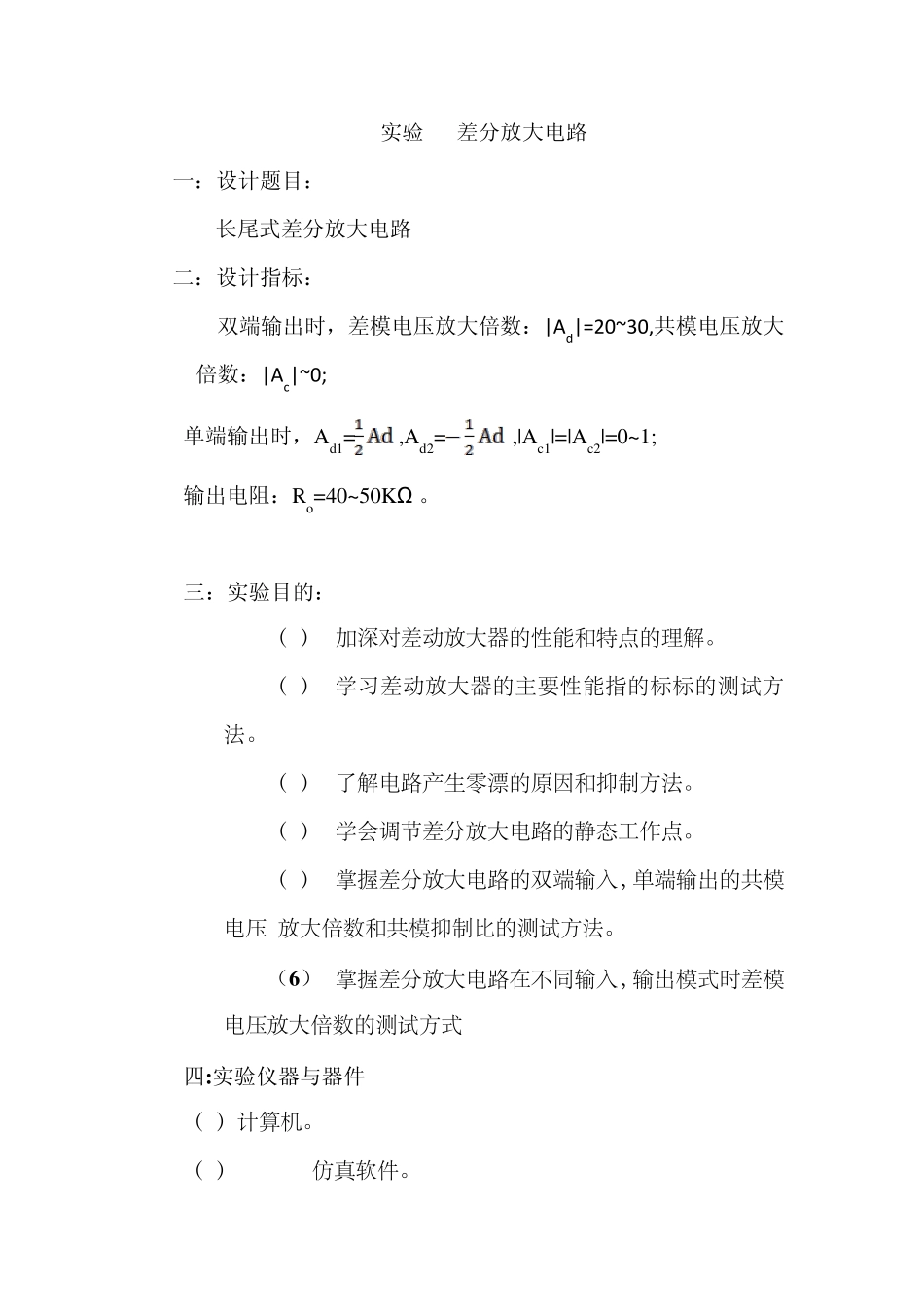

模电课设差分放大器_第1页
1/12

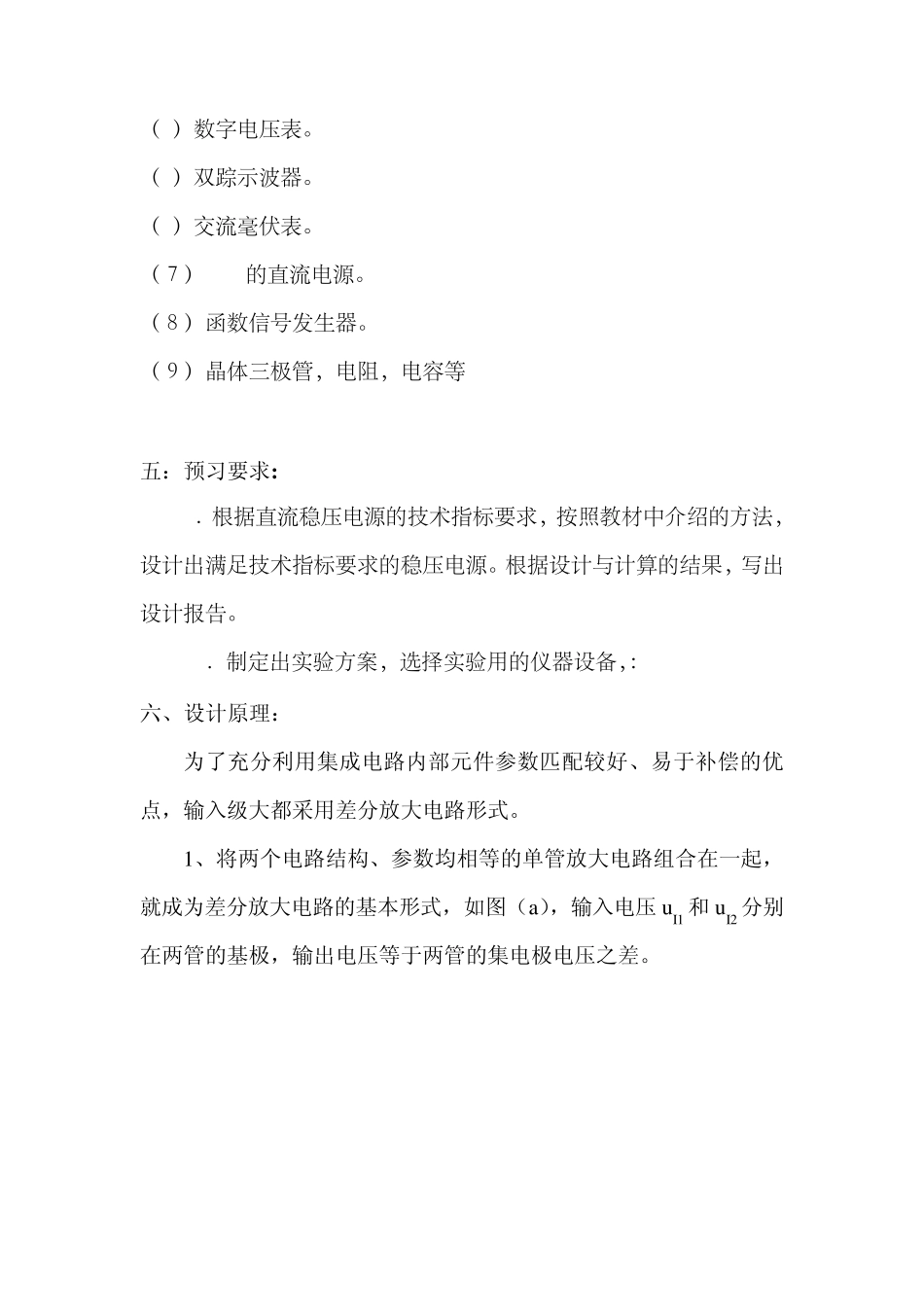

模电课设差分放大器_第2页
2/12

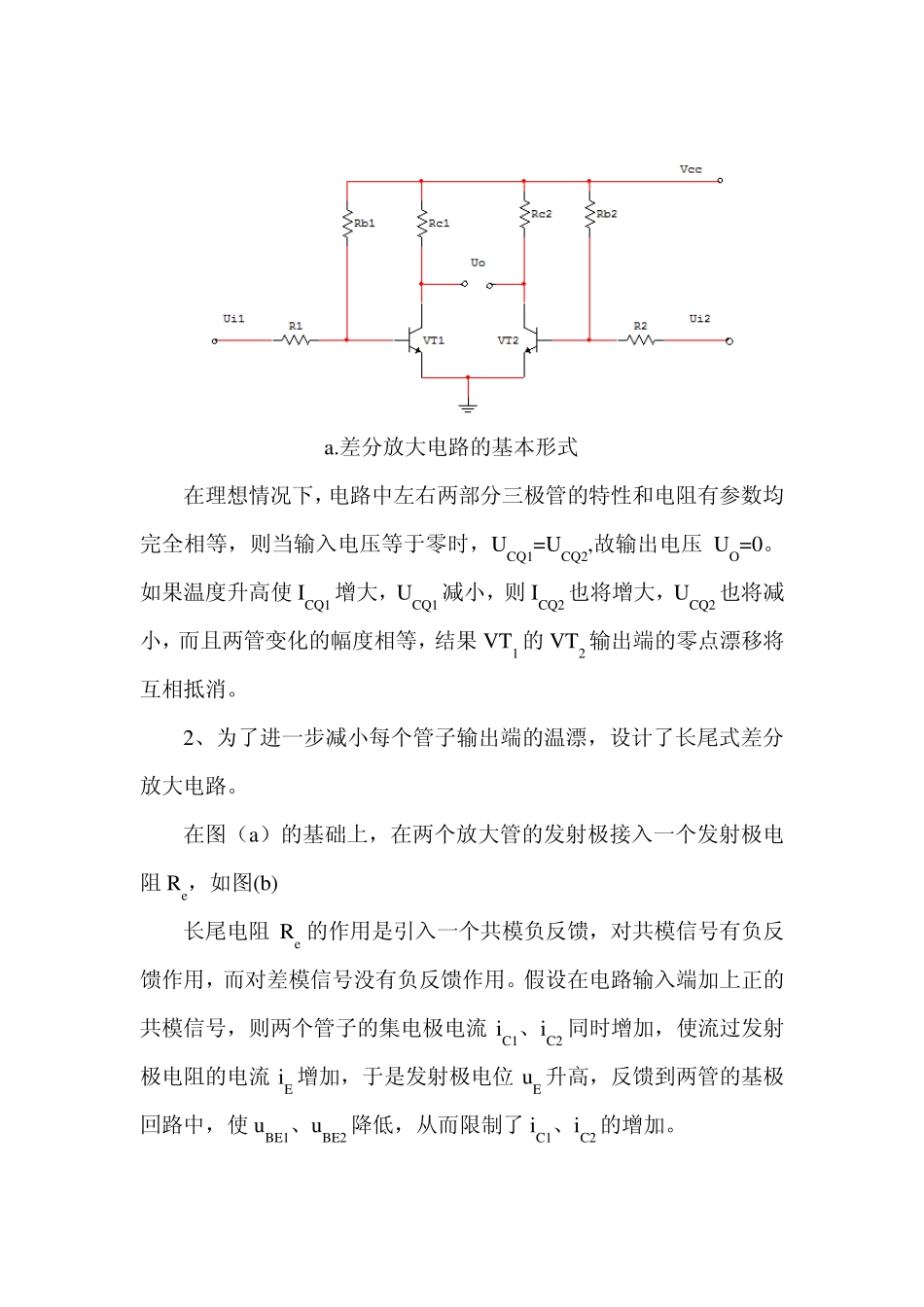

模电课设差分放大器_第3页
3/12
实验 差分放大电路 一:设计题目: 长尾式差分放大电路 二:设计指标: 双端输出时,差模电压放大倍数:|Ad|=20~30,共模电压放大倍数:|Ac|~0; 单端输出时,Ad1=,Ad2=,|Ac1|=|Ac2|=0~ 1; 输出电阻:Ro=40~ 50KΩ 。 三:实验目的: (1) 加深对差动放大器的性能和特点的理解。 (2) 学习差动放大器的主要性能指的标标的测试方法。 (3) 了解电路产生零漂的原因和抑制方法。 (4) 学会调节差分放大电路的静态工作点。 (5) 掌握差分放大电路的双端输入,单端输出的共模电压 放大倍数和共模抑制比的测试方法。 (6) 掌握差分放大电路在不同输入,输出模式时差模电压放大倍数的测试方式 四:实验仪器与器件 (1)计算机。 (2)Multism仿真软件。 (4)数字电压表。 (5)双踪示波器。 (6)交流毫伏表。 (7)12V的直流电源。 (8)函数信号发生器。 (9)晶体三极管,电阻,电容等 五:预习要求: 1.根据直流稳压电源的技术指标要求,按照教材中介绍的方法,设计出满足技术指标要求的稳压电源。根据设计与计算的结果,写出设计报告。 2.制定出实验方案,选择实验用的仪器设备,: 六、设计原理: 为了充分利用集成电路内部元件参数匹配较好、易于补偿的优点,输入级大都采用差分放大电路形式。 1、将两个电路结构、参数均相等的单管放大电路组合在一起,就成为差分放大电路的基本形式,如图(a),输入电压 uI1 和 uI2 分别在两管的基极,输出电压等于两管的集电极电压之差。 a.差分放大电路的基本形式 在理想情况下,电路中左右两部分三极管的特性和电阻有参数均完全相等,则当输入电压等于零时,UCQ1=UCQ2,故输出电压UO=0。如果温度升高使ICQ1 增大,UCQ1 减小,则ICQ2 也将增大,UCQ2 也将减小,而且两管变化的幅度相等,结果VT1 的VT2 输出端的零点漂移将互相抵消。 2、为了进一步减小每个管子输出端的温漂,设计了长尾式差分放大电路。 在图(a)的基础上,在两个放大管的发射极接入一个发射极电阻Re,如图(b) 长尾电阻Re 的作用是引入一个共模负反馈,对共模信号有负反馈作用,而对差模信号没有负反馈作用。假设在电路输入端加上正的共模信号,则两个管子的集电极电流 iC1、iC2 同时增加,使流过发射极电阻的电流 iE 增加,于是发射极电位 u E 升高,反馈到两管的基极回路中,使u BE1、u BE2 降低,从而限制了 iC1、iC2 的增加。 b、长尾式差分放大电路 但对...
