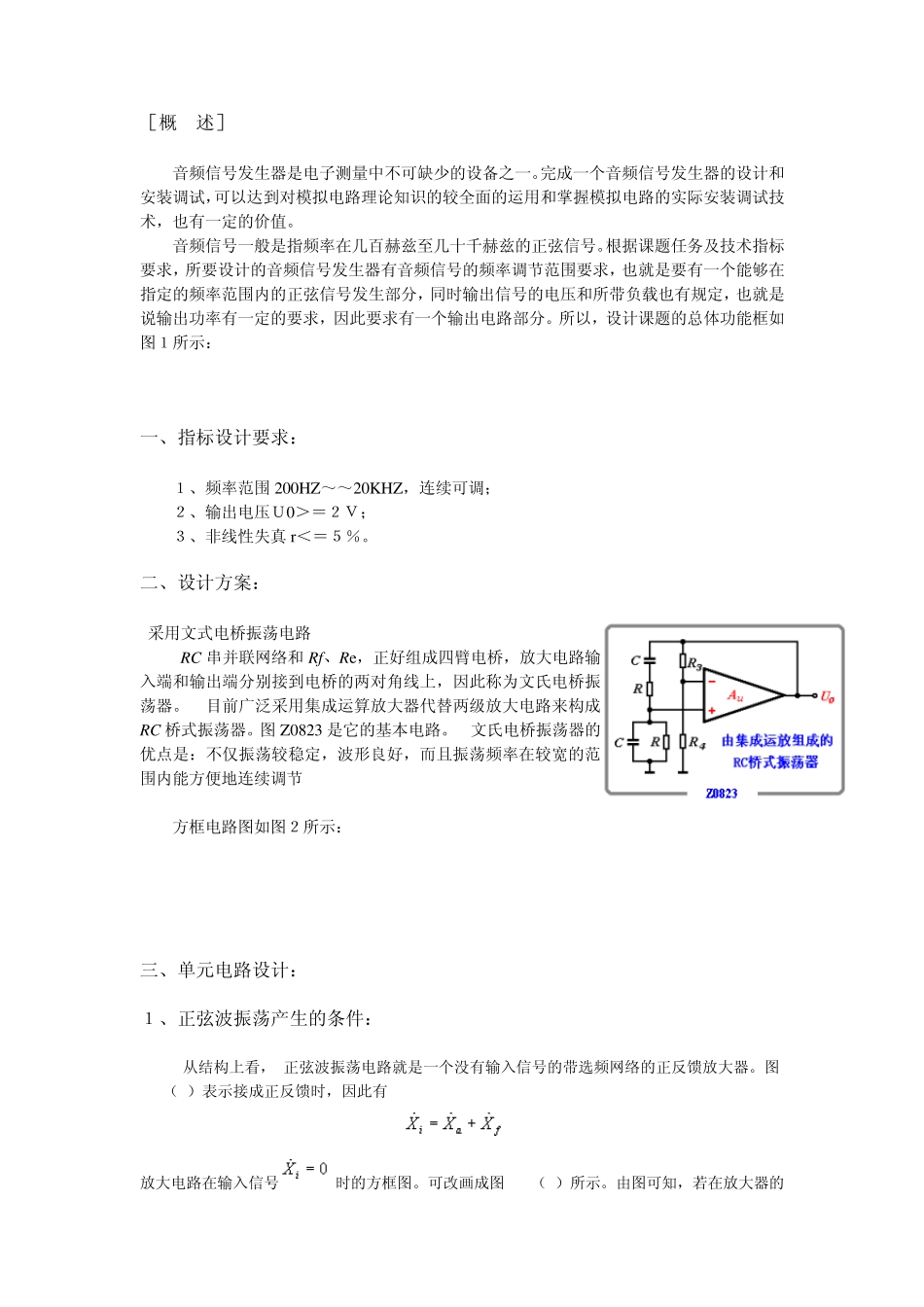

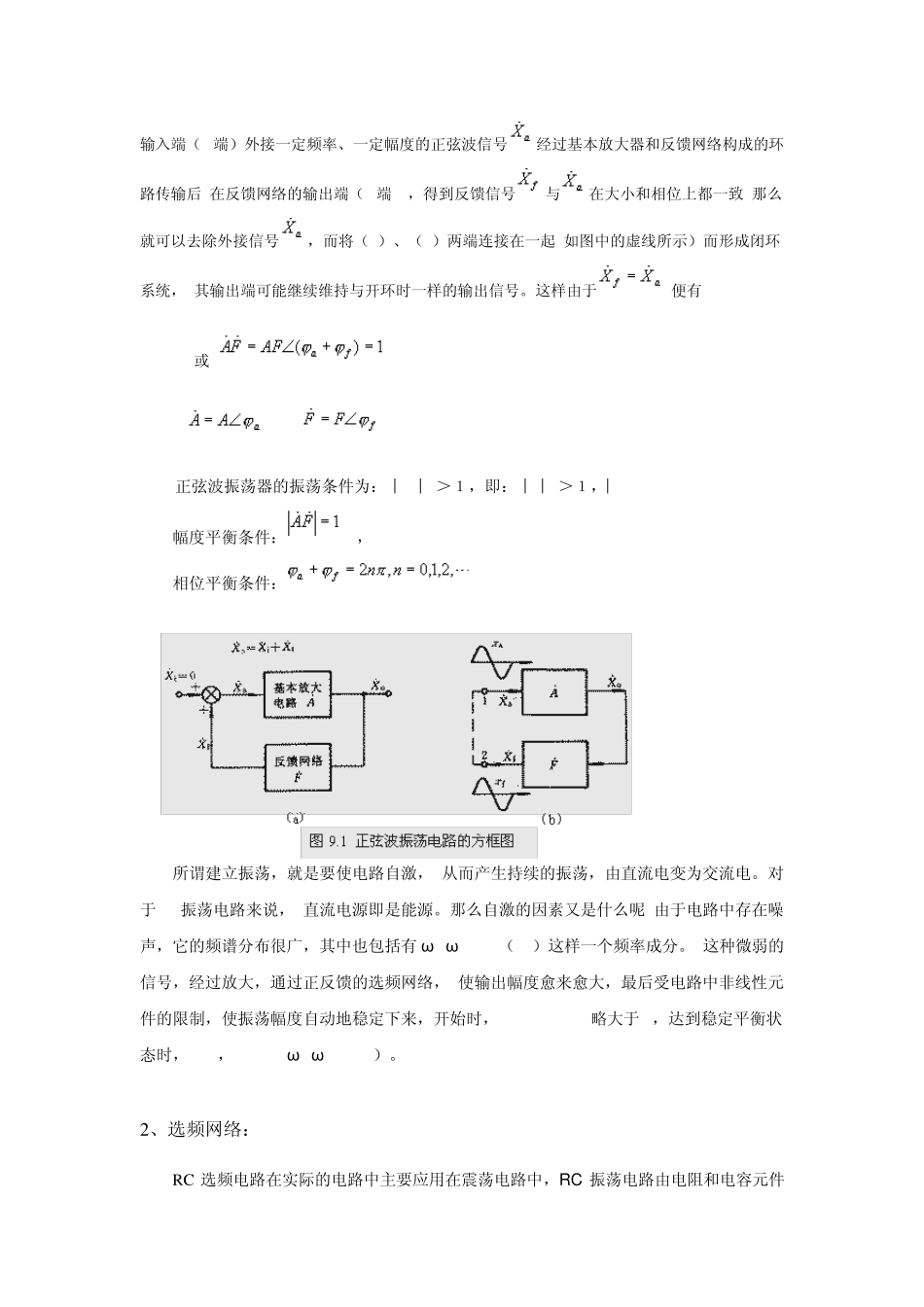

东华理工学院长江学院 课程设计报告 课程设计题目：音频信号发生器 学生姓名： 专 业：电子信息工程 班 级：０６３１４１ 指导教师：高 浪 琴 2 0 0 8 年 0 1 月 0 3 日 ［概 述］ 音频信号发生器是电子测量中不可缺少的设备之一。完成一个音频信号发生器的设计和安装调试，可以达到对模拟电路理论知识的较全面的运用和掌握模拟电路的实际安装调试技术，也有一定的价值。 音频信号一般是指频率在几百赫兹至几十千赫兹的正弦信号。根据课题任务及技术指标要求，所要设计的音频信号发生器有音频信号的频率调节范围要求，也就是要有一个能够在指定的频率范围内的正弦信号发生部分，同时输出信号的电压和所带负载也有规定，也就是说输出功率有一定的要求，因此要求有一个输出电路部分。所以，设计课题的总体功能框如图１所示： 一、指标设计要求： １、频率范围200HZ～～20KHZ，连续可调； ２、输出电压Ｕ0＞＝２Ｖ； ３、非线性失真 r＜＝５％。 二、设计方案： 采用文式电桥振荡电路 RC 串并联网络和Rf、Re，正好组成四臂电桥，放大电路输入端和输出端分别接到电桥的两对角线上，因此称为文氏电桥振荡器。 目前广泛采用集成运算放大器代替两级放大电路来构成RC 桥式振荡器。图Z0823 是它的基本电路。 文氏电桥振荡器的优点是：不仅振荡较稳定，波形良好，而且振荡频率在较宽的范围内能方便地连续调节 方框电路图如图２所示： 三、单元电路设计： １、正弦波振荡产生的条件： 0从结构上看， 正弦波振荡电路就是一个没有输入信号的带选频网络的正反馈放大器。图9.1（a）表示接成正反馈时，因此有: 放大电路在输入信号 时的方框图。可改画成图9.1（b）所示。由图可知，若在放大器的输入端（1端）外接一定频率、一定幅度的正弦波信号经过基本放大器和反馈网络构成的环路传输后,在反馈网络的输出端（2端) ，得到反馈信号与在大小和相位上都一致,那么就可以去除外接信号，而将（1）、（2）两端连接在一起(如图中的虚线所示）而形成闭环系统， 其输出端可能继续维持与开环时一样的输出信号。这样由于便有 或 正弦波振荡器的振荡条件为：︱AF︳＞１，即：︱A︳＞１，︳ 幅度平衡条件： ， 相位平衡条件： 所谓建立振荡，就是要使电路自激， 从而产生持续的振荡，由直流电变为交流电。对于 RC振荡电路来说， 直流电源即是能源。那么自激的因素又是什么呢?由于电路中存在噪声，它的频谱分布很广，其中...
