橡套电缆挤出护套工序

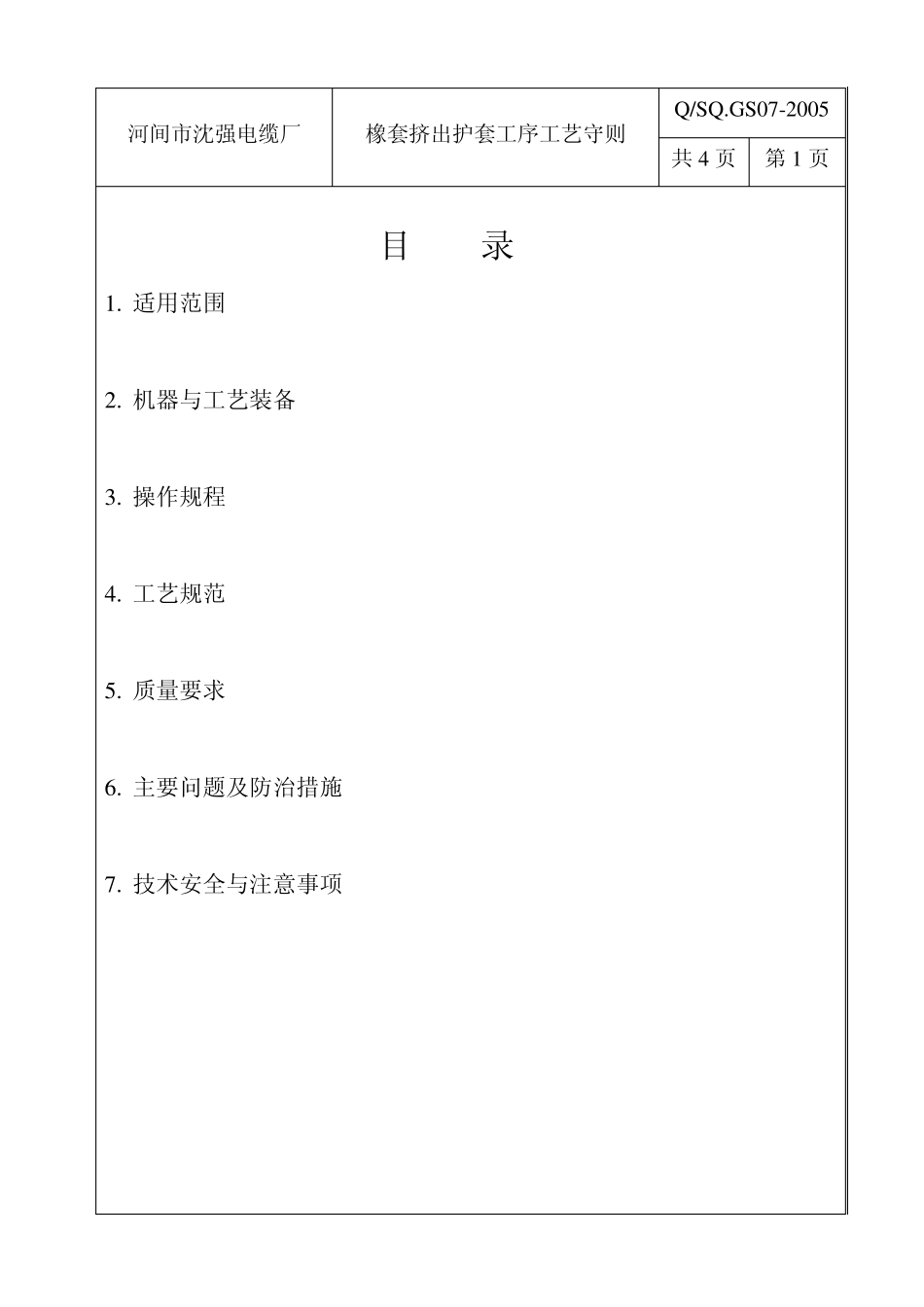

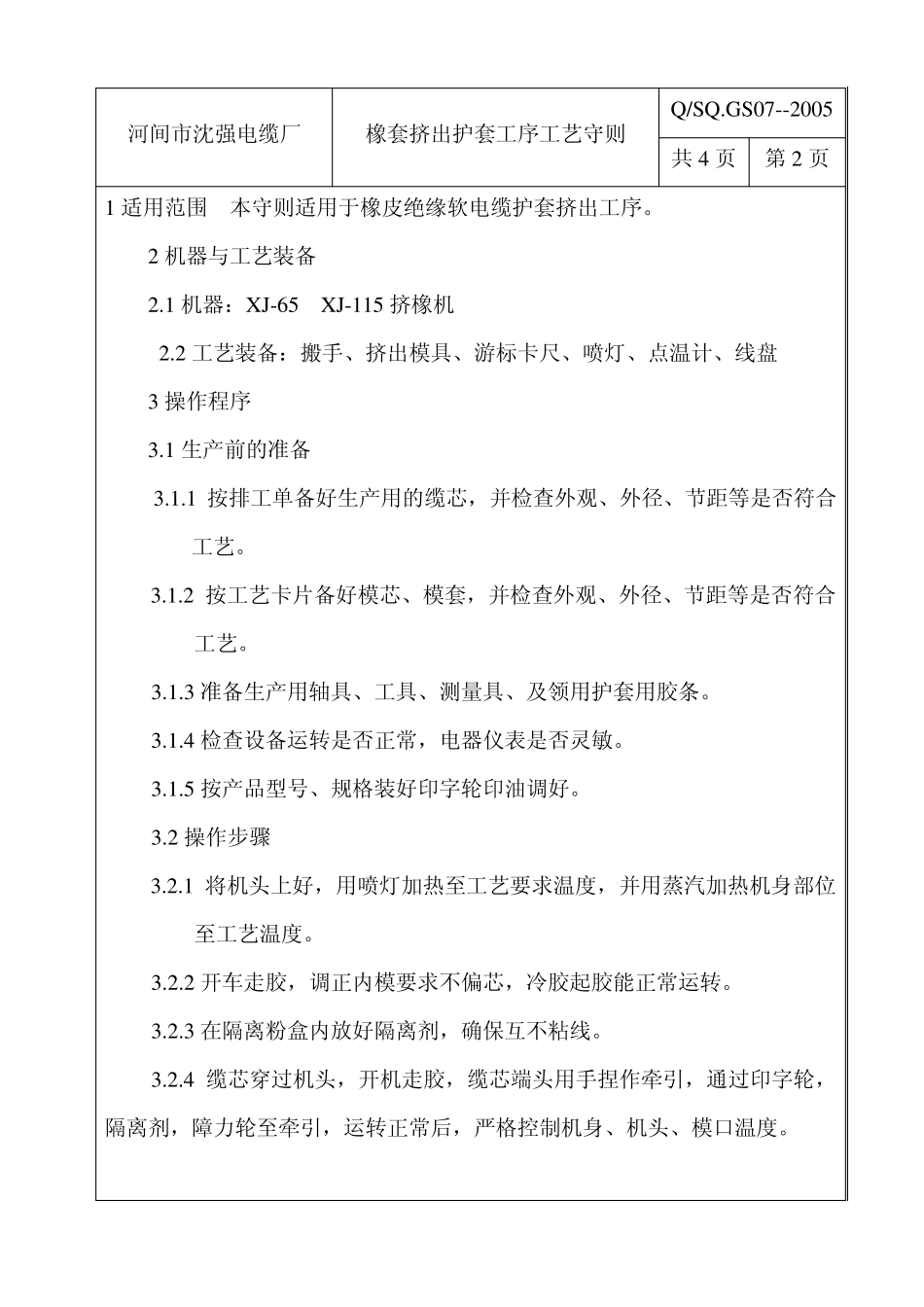

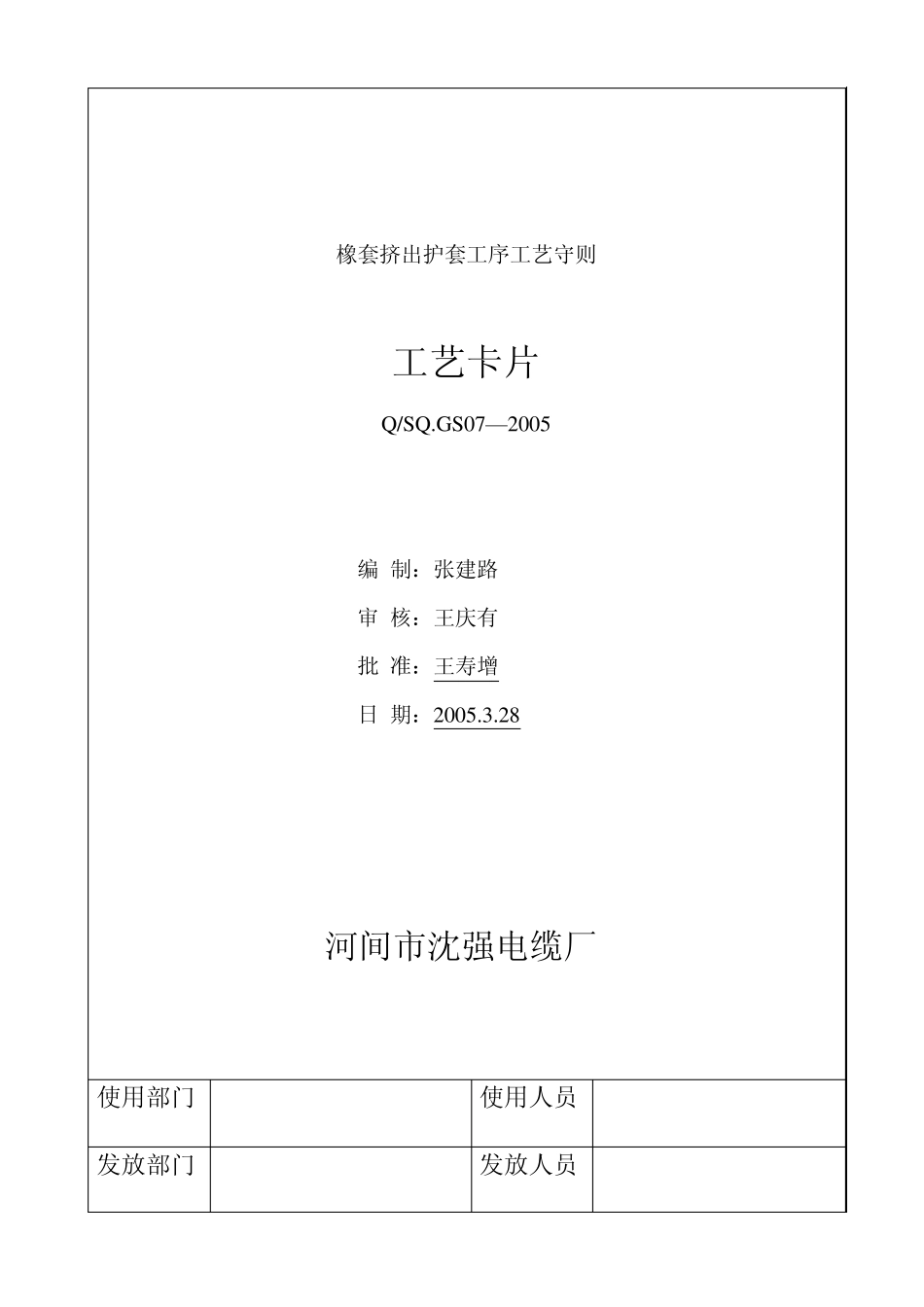

橡套挤出护套工序工艺守则 工艺卡片 Q/SQ.GS07—2005 编 制：张建路 审 核：王庆有 批 准：王寿增 日 期：2005.3.28 河间市沈强电缆厂 使用部门 使用人员 发放部门 发放人员 河间市沈强电缆厂 橡套挤出护套工序工艺守则 Q/SQ.GS07-2005 共4 页 第1 页 目 录 1. 适用范围 2. 机器与工艺装备 3. 操作规程 4. 工艺规范 5. 质量要求 6. 主要问题及防治措施 7. 技术安全与注意事项 河间市沈强电缆厂 橡套挤出护套工序工艺守则 Q/SQ.GS07--2005 共4 页 第2 页 1 适用范围 本守则适用于橡皮绝缘软电缆护套挤出工序。 2 机器与工艺装备 2.1 机器：X J-65 X J-115 挤橡机 2.2 工艺装备：搬手、挤出模具、游标卡尺、喷灯、点温计、线盘 3 操作程序 3.1 生产前的准备 3.1.1 按排工单备好生产用的缆芯，并检查外观、外径、节距等是否符合工艺。 3.1.2 按工艺卡片备好模芯、模套，并检查外观、外径、节距等是否符合工艺。 3.1.3 准备生产用轴具、工具、测量具、及领用护套用胶条。 3.1.4 检查设备运转是否正常，电器仪表是否灵敏。 3.1.5 按产品型号、规格装好印字轮印油调好。 3.2 操作步骤 3.2.1 将机头上好，用喷灯加热至工艺要求温度，并用蒸汽加热机身部位至工艺温度。 3.2.2 开车走胶，调正内模要求不偏芯，冷胶起胶能正常运转。 3.2.3 在隔离粉盒内放好隔离剂，确保互不粘线。 3.2.4 缆芯穿过机头，开机走胶，缆芯端头用手捏作牵引，通过印字轮，隔离剂，障力轮至牵引，运转正常后，严格控制机身、机头、模口温度。 河间市沈强电缆厂 橡套挤出护套工序工艺守则 Q/SQ.GS07-2005 共4 页 第3 页 3.2.5 检查电缆的外径，表面质量、印字轮情况、偏芯与否、待完全符合可正常生产。 3.2.6 正常生产后，随时检查表面质量、印字、隔离情况，不允许在护套挤出时用手按护套。 3.2.7 挤出接近结束时，应提前适当停止填胶条。 3.2.8 挤出完毕将机腔内余料排空，停机清理机头、模具。 3.2.9 在电缆端头拴好标识卡。 3.2.10 关闭水、电、汽、搞好机台和环境卫生。 3.3 操作注意事项 3.3.1 收线要排列整齐，不得交错和过紧。。 3.3.2 对于大截面电缆，应在印字轮后用布包好，防止硫化起泡，压扁。 3.3.3 印字应清晰、完整、牢固、耐擦 3.3.4 不得用手按压护套。 3.4 交接班 3.4.1 交班人将本班生产数量、质量、设备运转情况向接班人交待清楚并做好...
