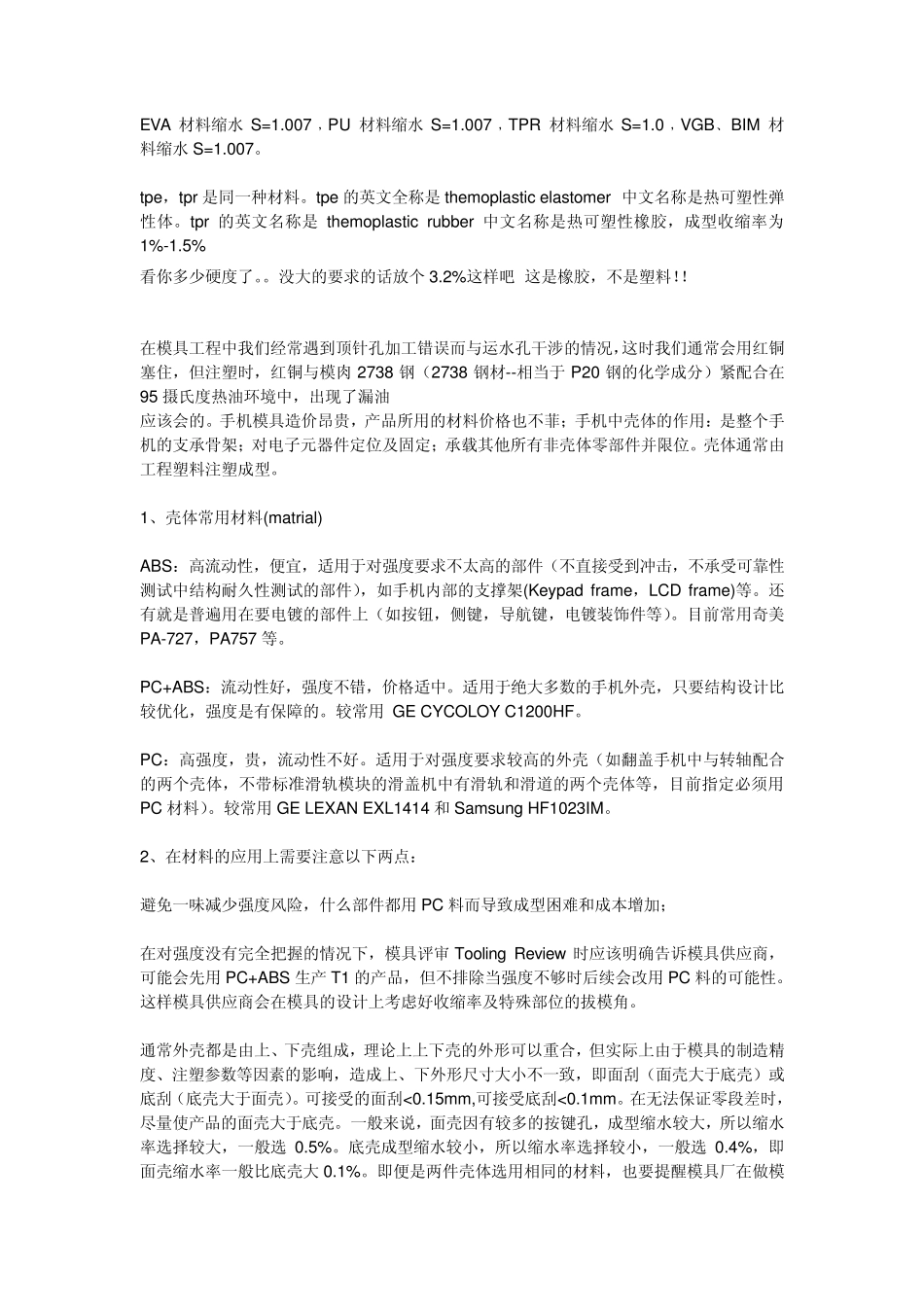

EVA 材料缩水 S=1.007﹐PU 材料缩水 S=1.007﹐TPR 材料缩水 S=1.0﹐VGB﹑BIM 材料缩水 S=1.007。 tpe，tpr 是同一种材料。tpe 的英文全称是 themoplastic elastomer 中文名称是热可塑性弹性体。tpr 的英文名称是 themoplastic rubber 中文名称是热可塑性橡胶，成型收缩率为1%-1.5% 看你多少硬度了。。没大的要求的话放个 3.2%这样吧~ 这是橡胶，不是塑料！！ 在模具工程中我们经常遇到顶针孔加工错误而与运水孔干涉的情况，这时我们通常会用红铜塞住，但注塑时，红铜与模肉 2738 钢（2738 钢材--相当于 P20 钢的化学成分）紧配合在95 摄氏度热油环境中，出现了漏油 应该会的。手机模具造价昂贵，产品所用的材料价格也不菲；手机中壳体的作用：是整个手机的支承骨架；对电子元器件定位及固定；承载其他所有非壳体零部件并限位。壳体通常由工程塑料注塑成型。 1、壳体常用材料(matrial) ABS：高流动性，便宜，适用于对强度要求不太高的部件（不直接受到冲击，不承受可靠性测试中结构耐久性测试的部件），如手机内部的支撑架(Keypad frame，LCD frame)等。还有就是普遍用在要电镀的部件上（如按钮，侧键，导航键，电镀装饰件等）。目前常用奇美PA-727，PA757 等。 PC+ABS：流动性好，强度不错，价格适中。适用于绝大多数的手机外壳，只要结构设计比较优化，强度是有保障的。较常用 GE CYCOLOY C1200HF。 PC：高强度，贵，流动性不好。适用于对强度要求较高的外壳（如翻盖手机中与转轴配合的两个壳体，不带标准滑轨模块的滑盖机中有滑轨和滑道的两个壳体等，目前指定必须用PC 材料）。较常用 GE LEXAN EXL1414 和 Samsung HF1023IM。 2、在材料的应用上需要注意以下两点： 避免一味减少强度风险，什么部件都用 PC 料而导致成型困难和成本增加； 在对强度没有完全把握的情况下，模具评审 Tooling Review 时应该明确告诉模具供应商，可能会先用 PC+ABS 生产 T1 的产品，但不排除当强度不够时后续会改用 PC 料的可能性。这样模具供应商会在模具的设计上考虑好收缩率及特殊部位的拔模角。 通常外壳都是由上、下壳组成，理论上上下壳的外形可以重合，但实际上由于模具的制造精度、注塑参数等因素的影响，造成上、下外形尺寸大小不一致，即面刮（面壳大于底壳）或底刮（底壳大于面壳）。可接受的面刮<0.15mm,可接受底刮<0.1mm。在无法保证零段差时，尽量使产品的面壳大于底壳。一般来说，面壳...
