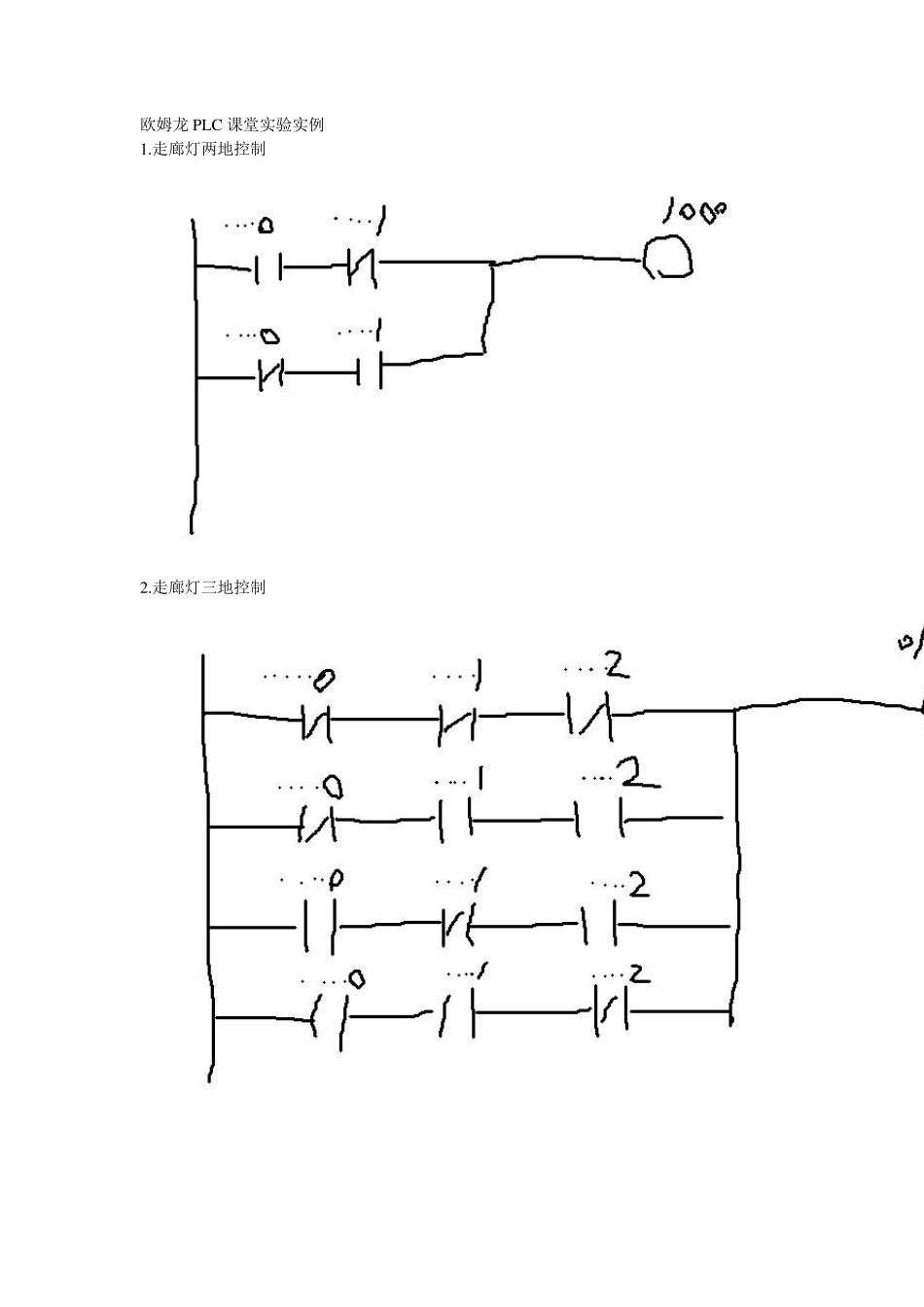

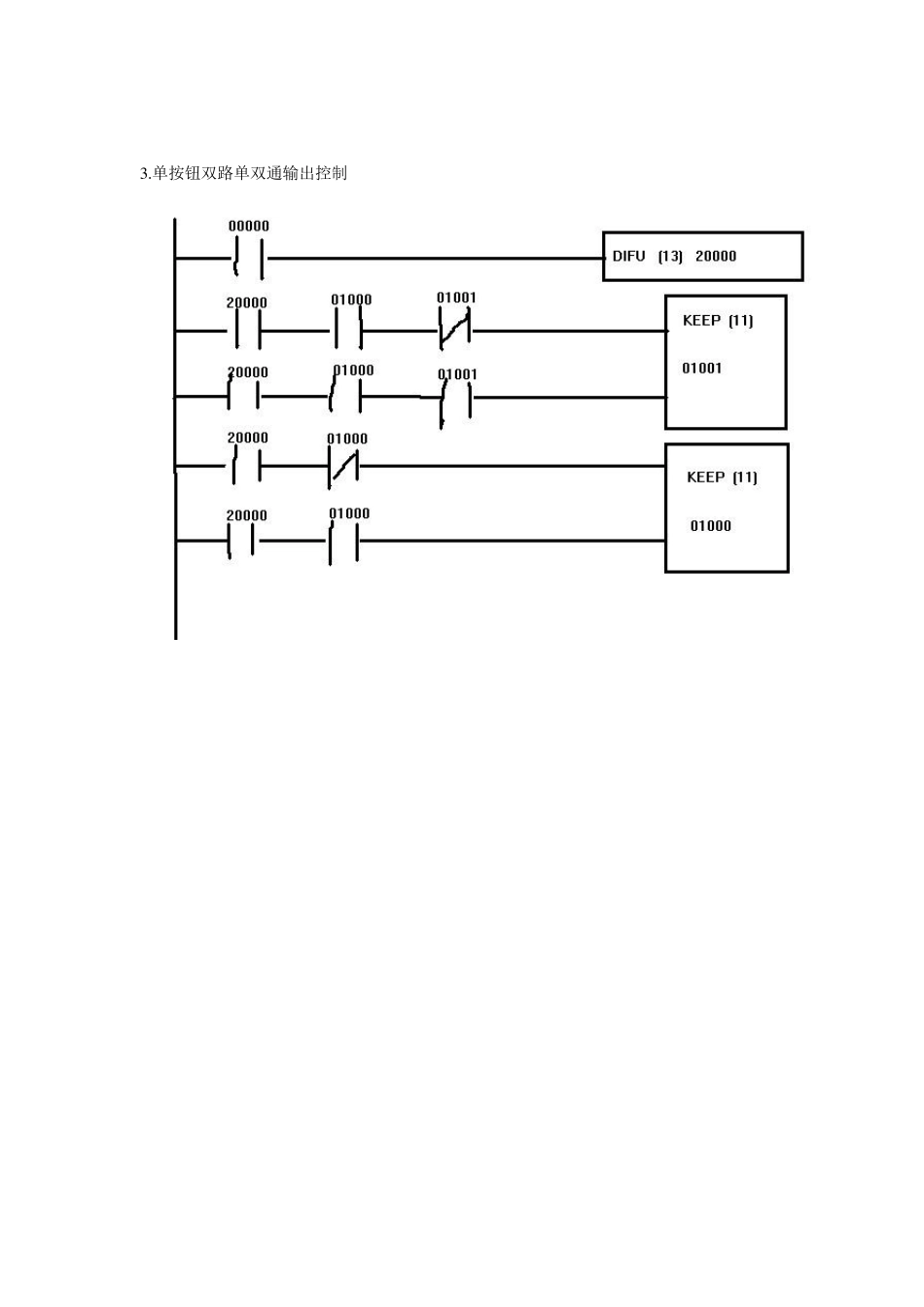

欧姆龙PLC 课堂实验实例 1.走廊灯两地控制 2.走廊灯三地控制 锁存指令使用 1 .单按钮单路输出 2 .单按钮双路单通输出控制 3 .单按钮双路单双通输出控制 《可编程序控制器（PLC）》实训指导书 一、 实训目的和要求 1． 实训目的 （1）掌握可编程序控制器的操作方法； （2）熟悉基本指令与应用指令以及实训设备的使用方法； (3) 理论联系实际提高学生分析问题和解决问题的能力； 2． 实训要求 （1）认真准备每次实训的内容； （2）实训前理清好本次内容的编程思路以及所要使用的编程方法； （3）通过上机调试来发现问题和解决问题； （4）验证程序的最终实现结果是否符合要求； 二、 实训内容 实训一 基本逻辑指令实训 1．实训任务：掌握可编程序控制器的操作方法，熟悉基本指令以及实训设备的使用方法。 2．实训内容： 按照下面给出的控制要求编写梯形图程序，输入到可编程序控制器中运行，根据运行情况进行调试、修改程序，直到通过为止。 （1） 走廊灯两地控制 I/O 分配：（输入、输出端子编号由用户根据机型补写完整） 输入信号 信号元件及作用 元件或端子位置 0 1 楼下开关 楼上开关 开关信号区 开关信号区 输出信号 控制对象及作用 元件或端子位置 0 走廊灯 声光显示区 （2） 走廊灯三地控制 I/O 分配： 输入信号 信号元件及作用 元件或端子位置 0 1 2 走廊东侧开关 走廊中间开关 走廊西侧开关 开关信号区 开关信号区 开关信号区 输出信号 控制对象及作用 元件或端子位置 0 走廊灯 声光显示区 （3） 圆盘正反转控制 I/O 分配： 输入信号 信号元件及作用 元件或端子位置 0 1 2 正转信号按钮 反转信号按钮 停止信号按钮 直线区 任选 直线区 任选 直线区 任选 输出信号 控制对象及作用 元件或端子位置 0 1 电机正转 电机反转 旋转区正转端子 旋转区反转端子 （4） 小车直线行驶正反向自动往返控制 I/O 分配： 输入信号 信号元件及作用 元件或端子位置 0 1 2 3 4 5 6 停止信号按钮 正转信号按钮 反转信号按钮 左限位光电开关 左光电开关 右光电开关 右限位光电开关 直线区 任选 直线区 任选 直线区 任选 直线区 左数第一个 直线区 左数第二个 直线区 左数第三个 直线区 左数第四个 输出信号 控制对象及作用 元件或端子位置 0 1 电机正转 电机反转 直线区正转端子 直线区反转端子 3 ．实训步...
