欧姆龙旋转编码器原理

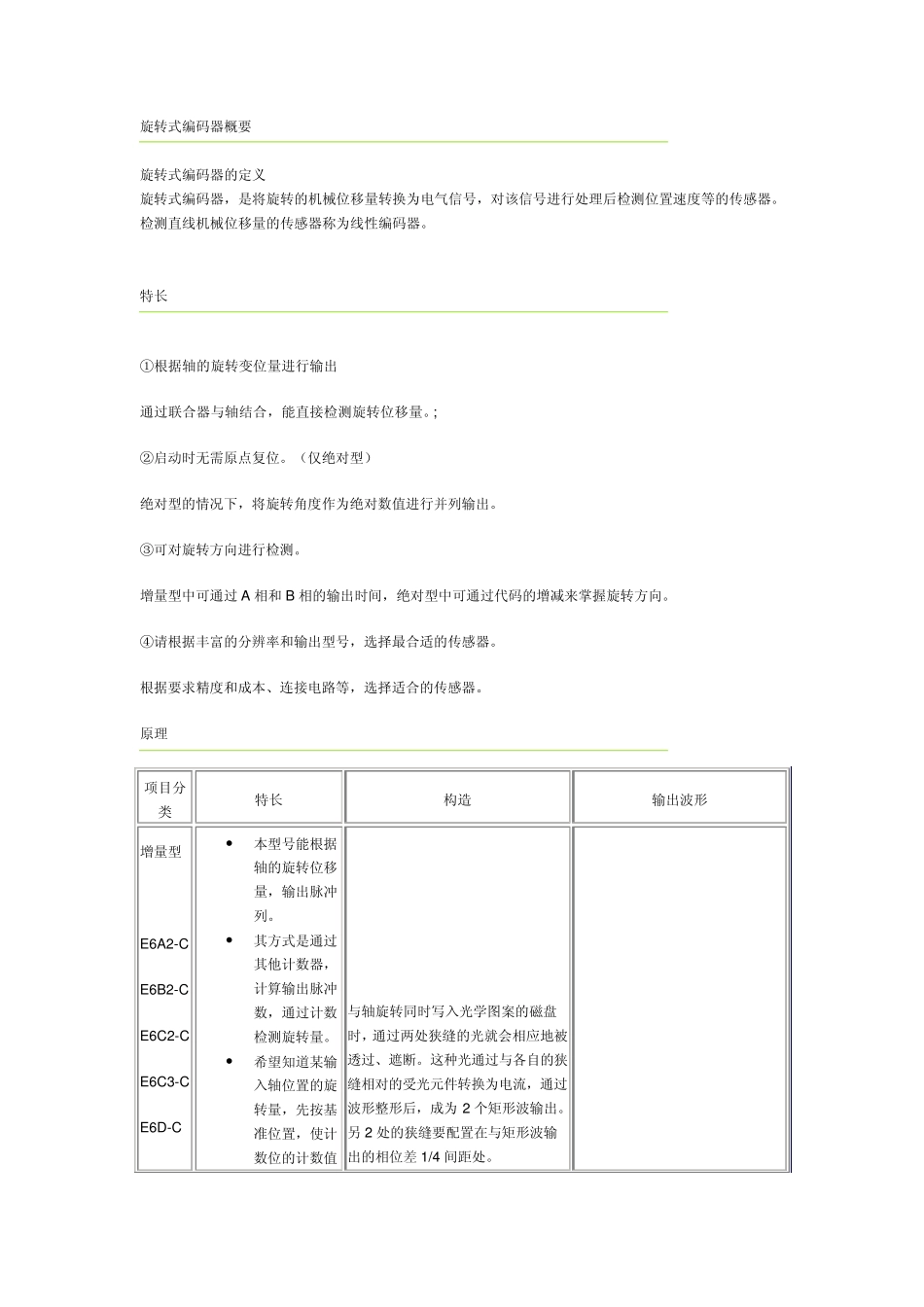

欧姆龙旋转编码器原理_第1页
1/8

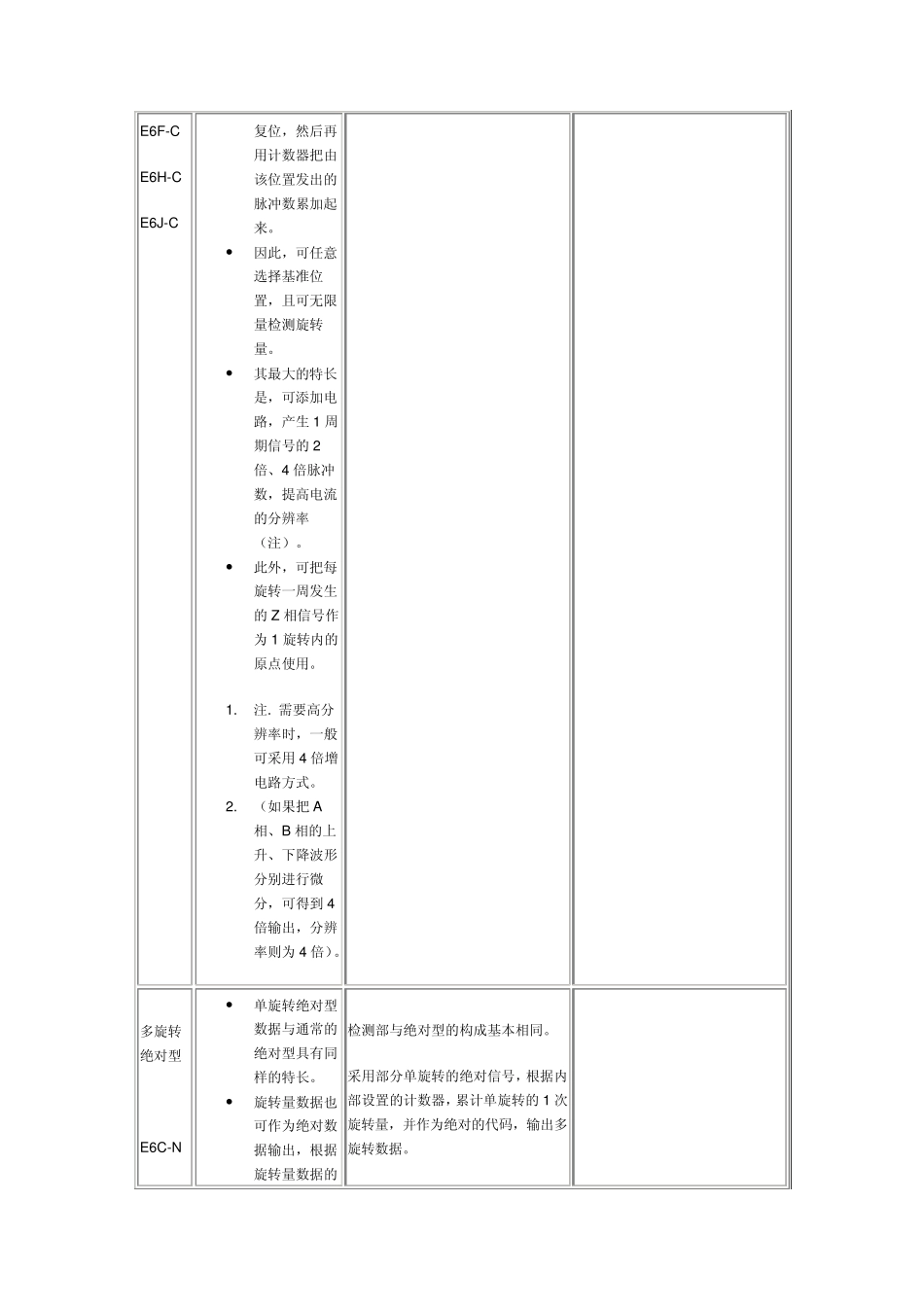

欧姆龙旋转编码器原理_第2页
2/8

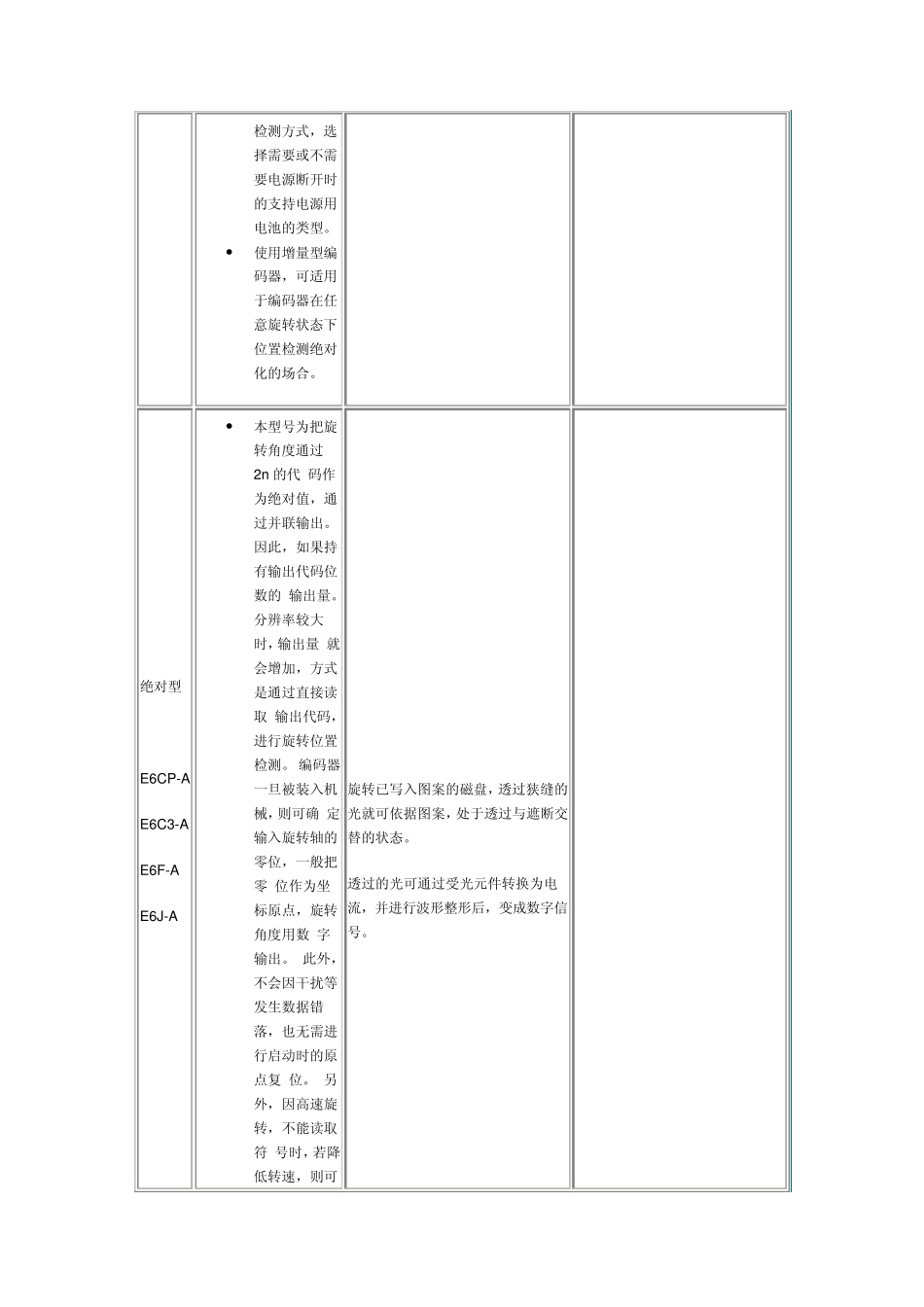

欧姆龙旋转编码器原理_第3页
3/8
旋转式编码器概要 旋转式编码器的定义 旋转式编码器,是将旋转的机械位移量转换为电气信号,对该信号进行处理后检测位置速度等的传感器。检测直线机械位移量的传感器称为线性编码器。 特长 ①根据轴的旋转变位量进行输出 通过联合器与轴结合,能直接检测旋转位移量。; ②启动时无需原点复位。(仅绝对型) 绝对型的情况下,将旋转角度作为绝对数值进行并列输出。 ③可对旋转方向进行检测。 增量型中可通过 A 相和 B 相的输出时间,绝对型中可通过代码的增减来掌握旋转方向。 ④请根据丰富的分辨率和输出型号,选择最合适的传感器。 根据要求精度和成本、连接电路等,选择适合的传感器。 原理 项目分类 特长 构造 输出波形 增量型 E6A2-C E6B2-C E6C2-C E6C3-C E6D-C  本型号能根据轴的旋转位移量,输出脉冲列。  其方式是通过其他计数器,计算输出脉冲数,通过计数检测旋转量。  希望知道某输入轴位置的旋转量,先按基准位置,使计数位的计数值 与轴旋转同时写入光学图案的磁盘时,通过两处狭缝的光就会相应地被透过、遮断。这种光通过与各自的狭缝相对的受光元件转换为电流,通过波形整形后,成为2 个矩形波输出。 另 2 处的狭缝要配置在与矩形波输出的相位差 1/4 间距处。 E6F-C E6H-C E6J-C 复位,然后再用计数器把由该位置发出的脉冲数累加起来。  因此,可任意选择基准位置,且可无限量检测旋转量。  其最大的特长是,可添加电路,产生1 周期信号的2倍、4 倍脉冲数,提高电流的分辨率(注)。  此外,可把每旋转一周发生的Z相信号作为 1 旋转内的原点使用。 1. 注. 需要高分辨率时,一般可采用4 倍增电路方式。 2. (如果把A相、B 相的上升、下降波形分别进行微分,可得到 4倍输出,分辨率则为 4 倍)。 多旋转绝对型 E6C-N  单旋转绝对型数据与通常的绝对型具有同样的特长。  旋转量数据也可作为绝对数据输出,根据旋转量数据的检测部与绝对型的构成基本相同。 采用部分单旋转的绝对信号,根据内部设置的计数器,累计单旋转的1 次旋转量,并作为绝对的代码,输出多旋转数据。 检测方式,选择需要或不需要电源断开时的支持电源用电池的类型。  使用增量型编码器,可适用于编码器在任意旋转状态下位置检测绝对化的场合。 绝对型 E6CP-A E6C3-A E6F-A E6J-A  本型号为把旋转角度通过2n的代 码作为绝对值,通过并联输出。 因此,如果持...
