正弦波方波锯齿波函数转换器

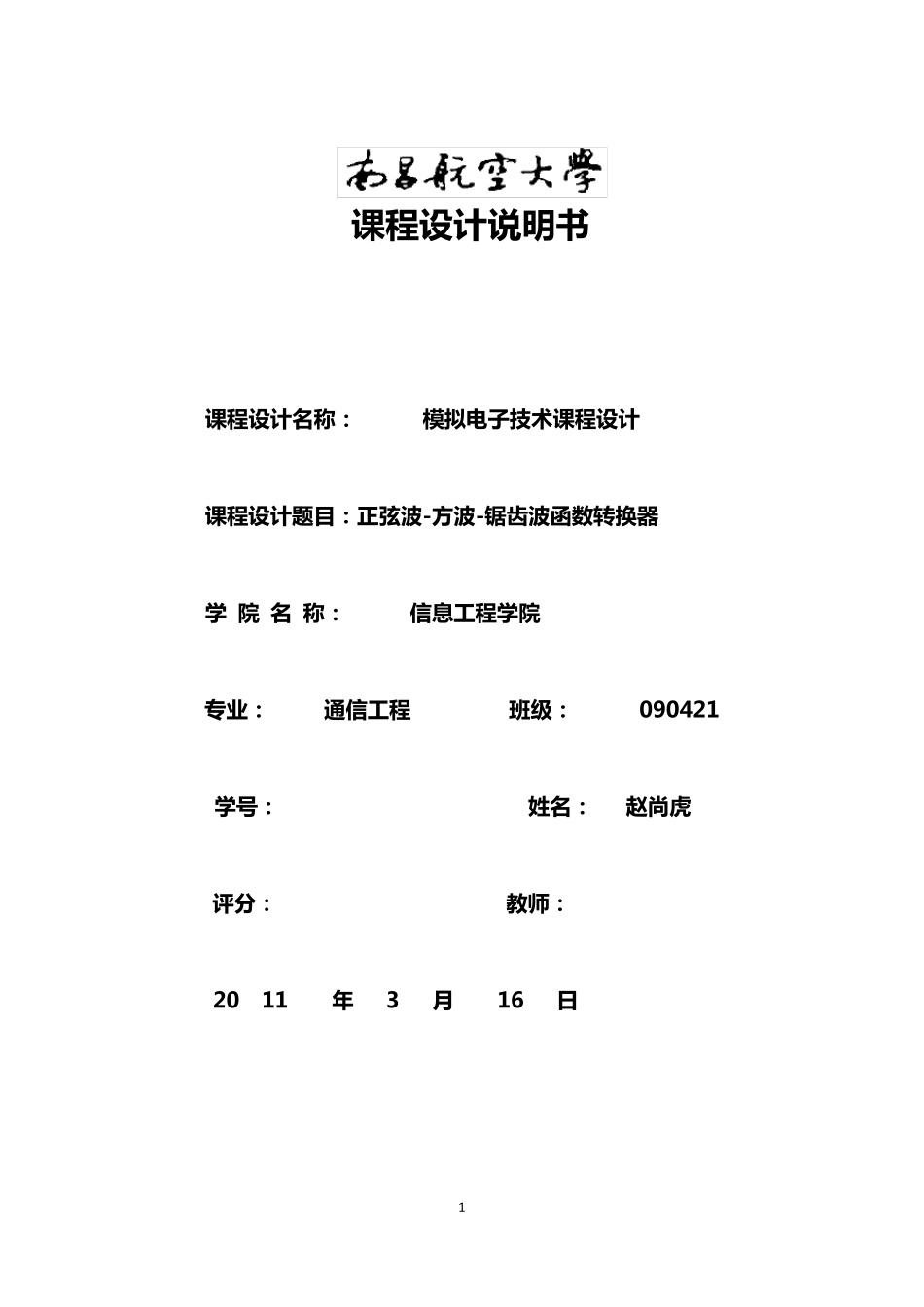

正弦波方波锯齿波函数转换器_第1页
1/24

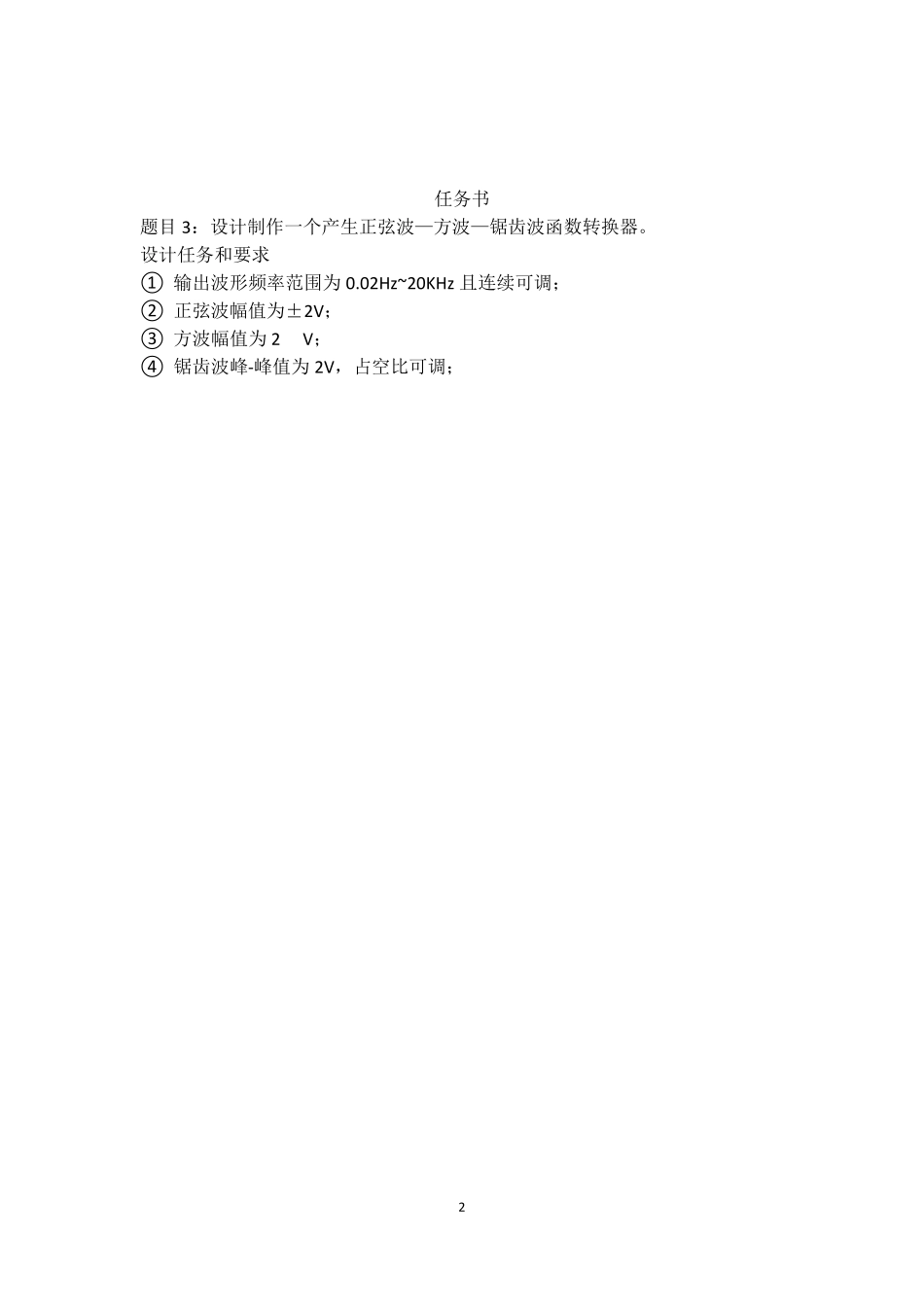

正弦波方波锯齿波函数转换器_第2页
2/24

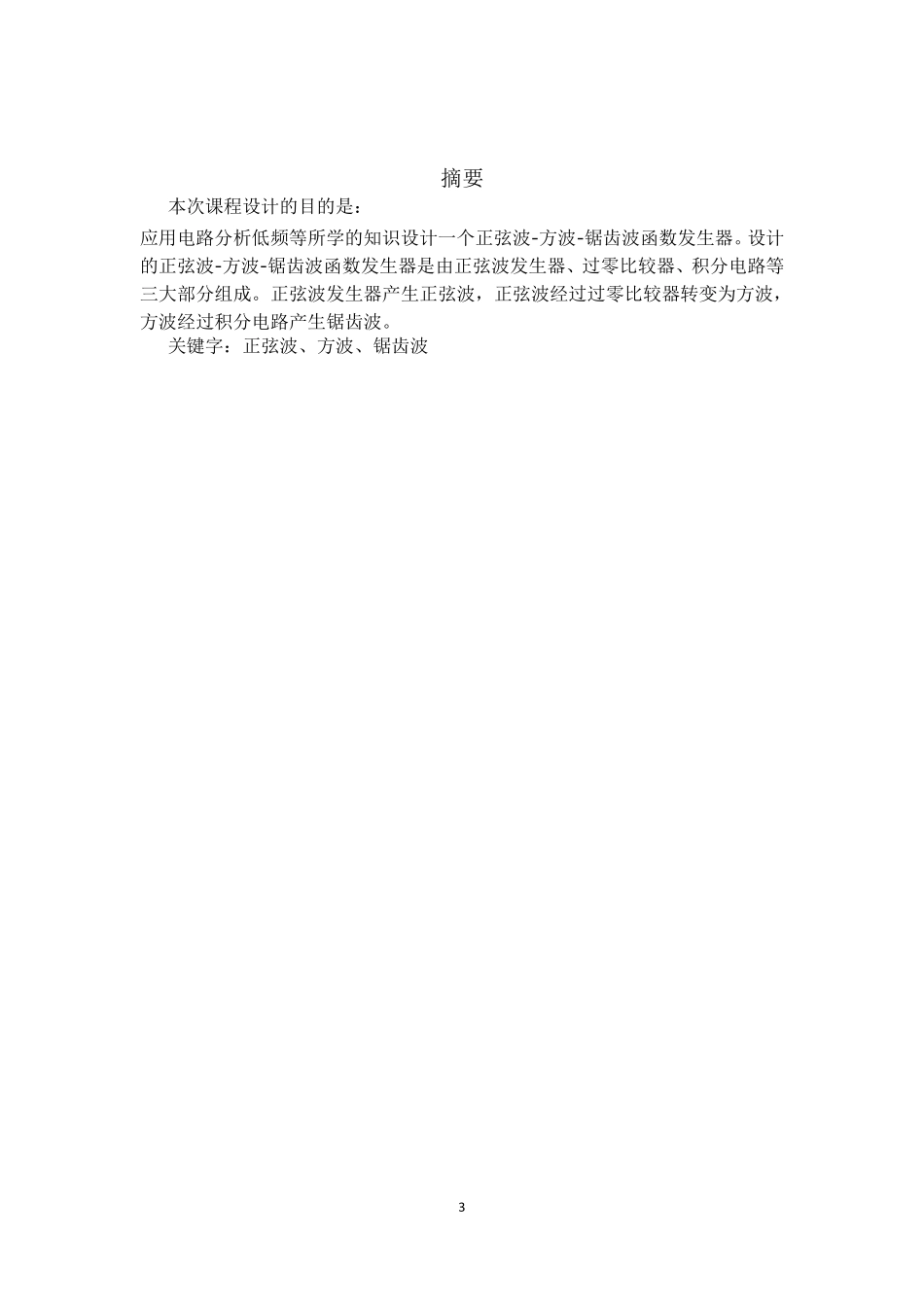

正弦波方波锯齿波函数转换器_第3页
3/24
1 课 程 设 计 说 明 书 课 程 设 计 名 称 : 模 拟 电 子 技 术 课 程 设 计 课 程 设 计 题 目 : 正 弦 波 -方 波 -锯 齿 波 函 数 转 换 器 学 院 名 称 : 信 息 工 程 学 院 专业: 通信 工 程 班级: 090421 学 号: ******** 姓名 : 赵尚虎 评分: 教师: 20 11 年 3 月 16 日 2 任务书 题目3:设计制作一个产生正弦波—方波—锯齿波函数转换器。 设计任务和要求 ① 输出波形频率范围为0.02Hz~20KHz 且连续可调; ② 正弦波幅值为±2V; ③ 方波幅值为2 V; ④ 锯齿波峰-峰值为2V,占空比可调; 3 摘要 本次课程设计的目的是: 应用电路分析低频等所学的知识设计一个正弦波-方波-锯齿波函数发生器。设计的正弦波-方波-锯齿波函数发生器是由正弦波发生器、过零比较器、积分电路等三大部分组成。正弦波发生器产生正弦波,正弦波经过过零比较器转变为方波,方波经过积分电路产生锯齿波。 关键字:正弦波、方波、锯齿波 4 目录 第一章 设计目的及任务 1.1 课程设计的目的………………………………………………………5 1.2 课程设计的任务与要求………………………………………………5 1.3 课程设计的技术指标…………………………………………………5 第二章 系统设计方案选择…………………………………………… 2.1 方案提出………………………………………………………………6 2.2 方案论证和选择………………………………………………………6 第三章 系统组成及工作原理……………………………………………… 3.1 系统组成………………………………………………………………7 3.2 正弦波发生电路的工作原理…………………………………………7 3.3 正弦波转换方波电路的工作原理……………………………………8 3.4 方波转换成锯齿波电路的工作原理…………………………………9 3.5 总电路图………………………………………………………………11 第四章 单元电路设计、参数计算、器件选择…………………… 4.1 正弦波发生电路的设计………………………………………………12 4.2 正弦波转换方波电路的设计…………………………………………13 4.3 方波转换成锯齿波电路的设计………………………………………14 第五章 实验、调试及测试结果与分析…………………………… 5.1 电路总体仿真图如下...
