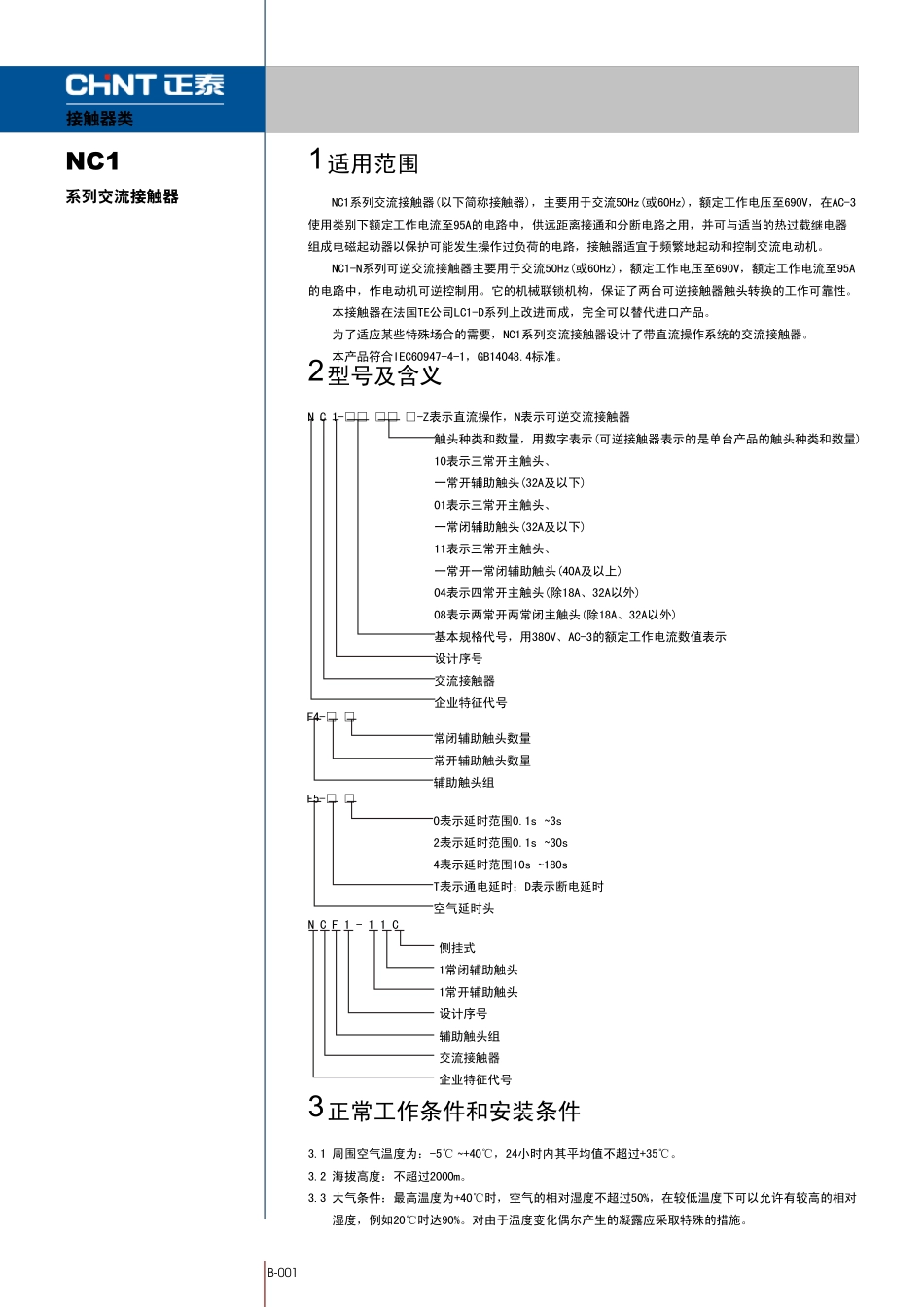

适 用 范 围1NC1系列交流接触器 NC1系 列 交 流 接 触 器 (以 下 简 称 接 触 器 )， 主 要 用 于 交 流 50Hz(或 60Hz)， 额 定 工 作 电 压 至 690V， 在 AC-3使 用 类 别 下 额 定 工 作 电 流 至 95A的 电 路 中 ， 供 远 距 离 接 通 和 分 断 电 路 之 用 ， 并 可 与 适 当 的 热 过 载 继 电 器组 成 电 磁 起 动 器 以 保 护 可 能 发 生 操 作 过 负 荷 的 电 路 ， 接 触 器 适 宜 于 频 繁 地 起 动 和 控 制 交 流 电 动 机 。 NC1-N系 列 可 逆 交 流 接 触 器 主 要 用 于 交 流 50Hz(或 60Hz)， 额 定 工 作 电 压 至 690V， 额 定 工 作 电 流 至 95A的 电 路 中 ， 作 电 动 机 可 逆 控 制 用 。 它 的 机 械 联 锁 机 构 ， 保 证 了 两 台 可 逆 接 触 器 触 头 转 换 的 工 作 可 靠 性 。 本 接 触 器 在 法 国 TE公 司 LC1-D系 列 上 改 进 而 成 ， 完 全 可 以 替 代 进 口 产 品 。 为 了 适 应 某 些 特 殊 场 合 的 需 要 ， NC1系 列 交 流 接 触 器 设 计 了 带 直 流 操 作 系 统 的 交 流 接 触 器 。 本 产 品 符 合 IEC60947-4-1， GB14048.4标 准 。型 号 及 含 义2正 常 工 作 条 件和 安装条 件33.1 周围 空气温度为 ：-5℃ +40℃， 24小时内其平均值不超过 +35℃。~3.2 海拔高度：不超过 2000m。3.3 大气条 件：最高温度为 +40℃时， 空气的 相对湿度不超过 50%， 在 较低温度下 可 以 允许有较高的 相对 湿度， 例 如 20℃时达 90%。 对由 于 温度变 化 偶 尔 产 生 的 凝 露 应 采 取 特 殊 的 措 施 。 F4-□ □ 常 闭 辅 助 触 头 数 量 常 开 辅 助 触 头 数 量 辅 助 触 头 组 F5-□ □ 0表 示 延 时范 围 0.1s3s~ 2表 示 延 时范 围 0.1s30s~ 4表 示 延 时范 围 10s180s~ T表 示 通 电 延 时； D表 示 断 电 延 时 空气延 时头N C 1-□ □ □ □ □ -Z表 示 直 流 操 作 ， N表 示 可 逆 交 流 接 触 器 触 头 种 类 和 数 量 ， 用 数 字 表 示 (...
