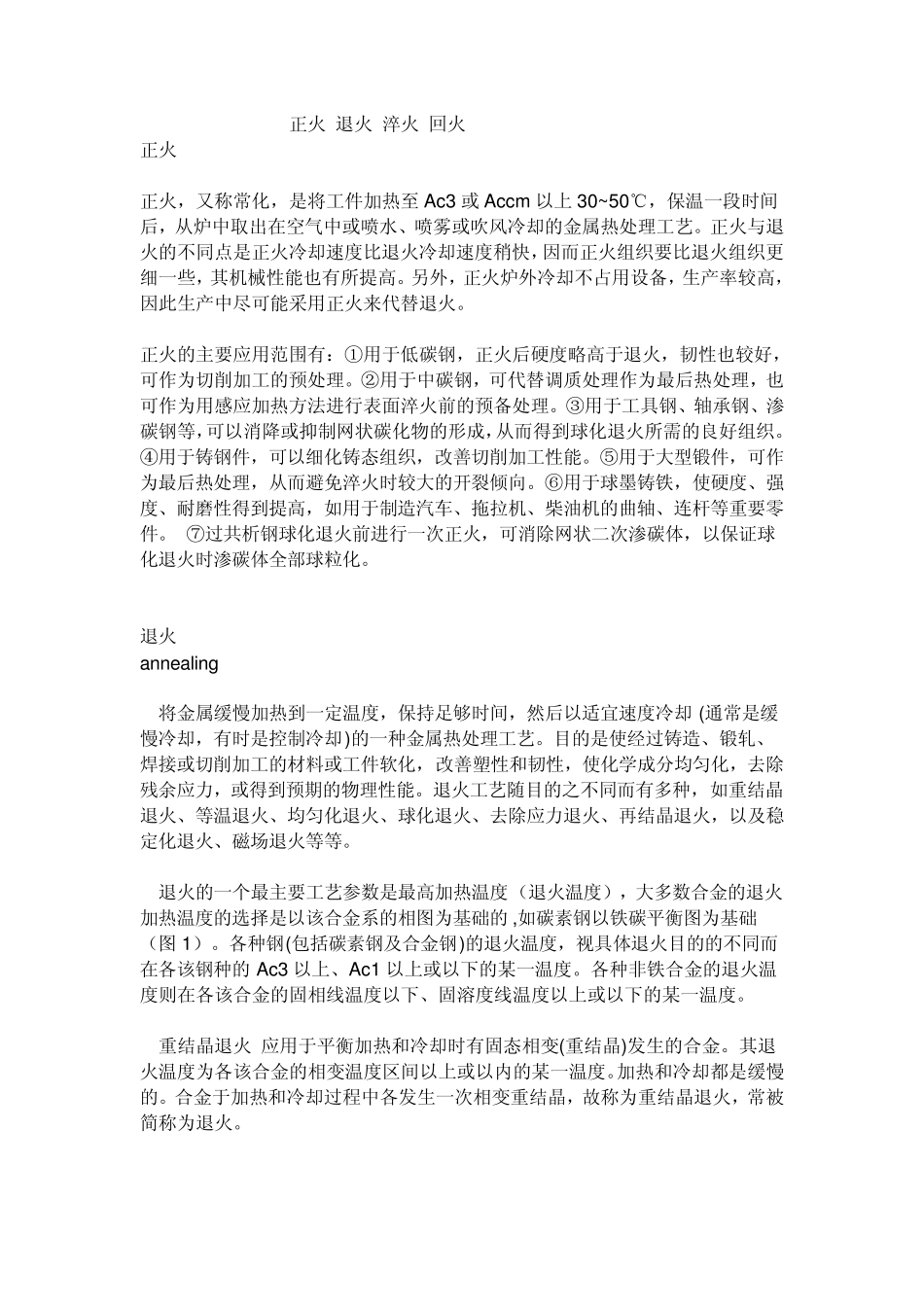

正火 退火 淬火 回火 正火 正火，又称常化，是将工件加热至Ac3 或Accm 以上30~50℃，保温一段时间后，从炉中取出在空气中或喷水、喷雾或吹风冷却的金属热处理工艺
正火与退火的不同点是正火冷却速度比退火冷却速度稍快，因而正火组织要比退火组织更细一些，其机械性能也有所提高
另外，正火炉外冷却不占用设备，生产率较高，因此生产中尽可能采用正火来代替退火
正火的主要应用范围有：①用于低碳钢，正火后硬度略高于退火，韧性也较好，可作为切削加工的预处理
②用于中碳钢，可代替调质处理作为最后热处理，也可作为用感应加热方法进行表面淬火前的预备处理
③用于工具钢、轴承钢、渗碳钢等，可以消降或抑制网状碳化物的形成，从而得到球化退火所需的良好组织
④用于铸钢件，可以细化铸态组织，改善切削加工性能
⑤用于大型锻件，可作为最后热处理，从而避免淬火时较大的开裂倾向
⑥用于球墨铸铁，使硬度、强度、耐磨性得到提高，如用于制造汽车、拖拉机、柴油机的曲轴、连杆等重要零件
⑦过共析钢球化退火前进行一次正火，可消除网状二次渗碳体，以保证球化退火时渗碳体全部球粒化
退火 annealing 将金属缓慢加热到一定温度，保持足够时间，然后以适宜速度冷却 (通常是缓慢冷却，有时是控制冷却)的一种金属热处理工艺
目的是使经过铸造、锻轧、焊接或切削加工的材料或工件软化，改善塑性和韧性，使化学成分均匀化，去除残余应力，或得到预期的物理性能
退火工艺随目的之不同而有多种，如重结晶退火、等温退火、均匀化退火、球化退火、去除应力退火、再结晶退火，以及稳定化退火、磁场退火等等
退火的一个最主要工艺参数是最高加热温度（退火温度），大多数合金的退火加热温度的选择是以该合金系的相图为基础的 ,如碳素钢以铁碳平衡图为基础（图 1）

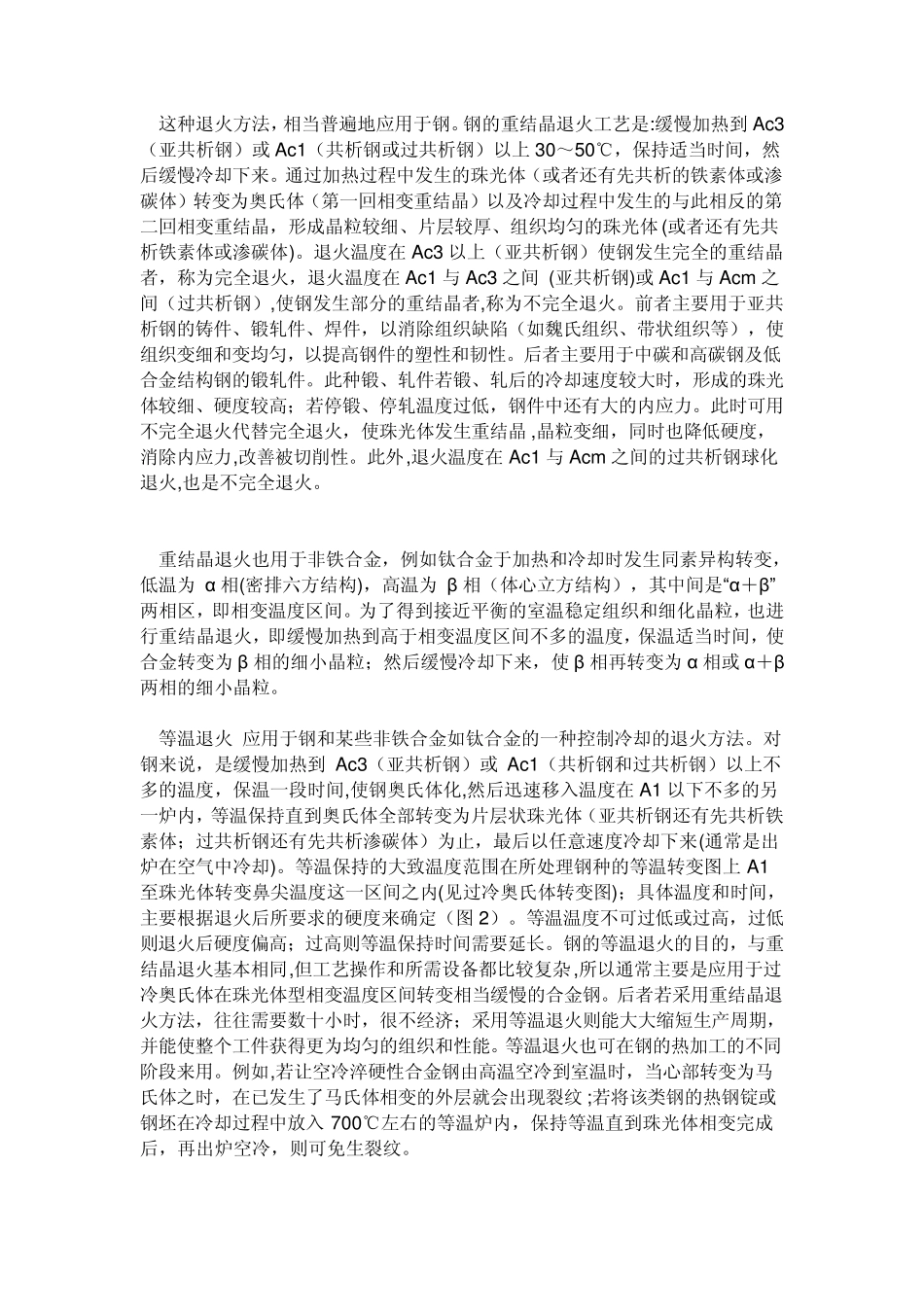

各种钢(包括碳素钢及合金钢)的退火温度，视具体退火目的的不同而在各该钢种的 Ac3 以上、Ac1
