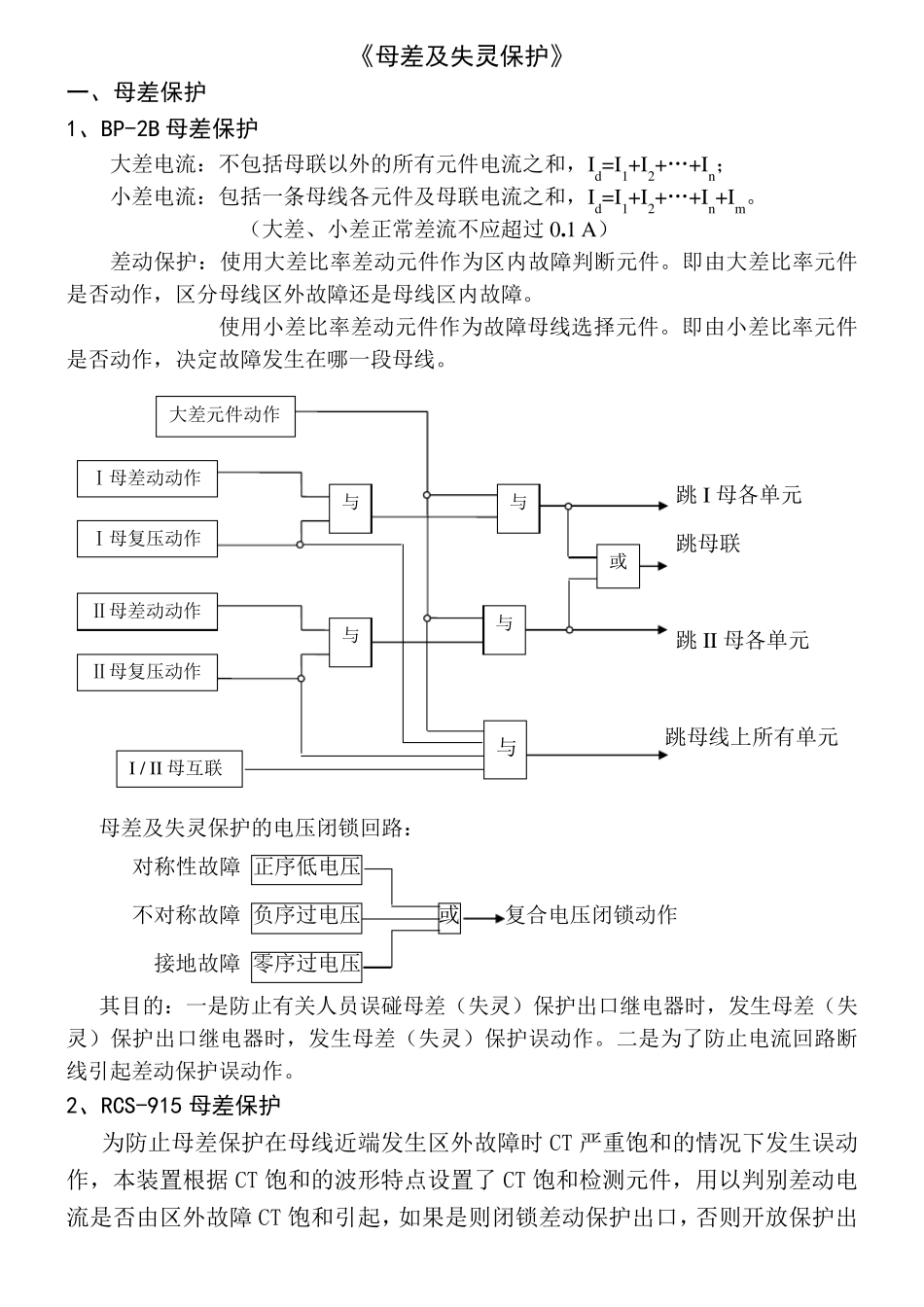

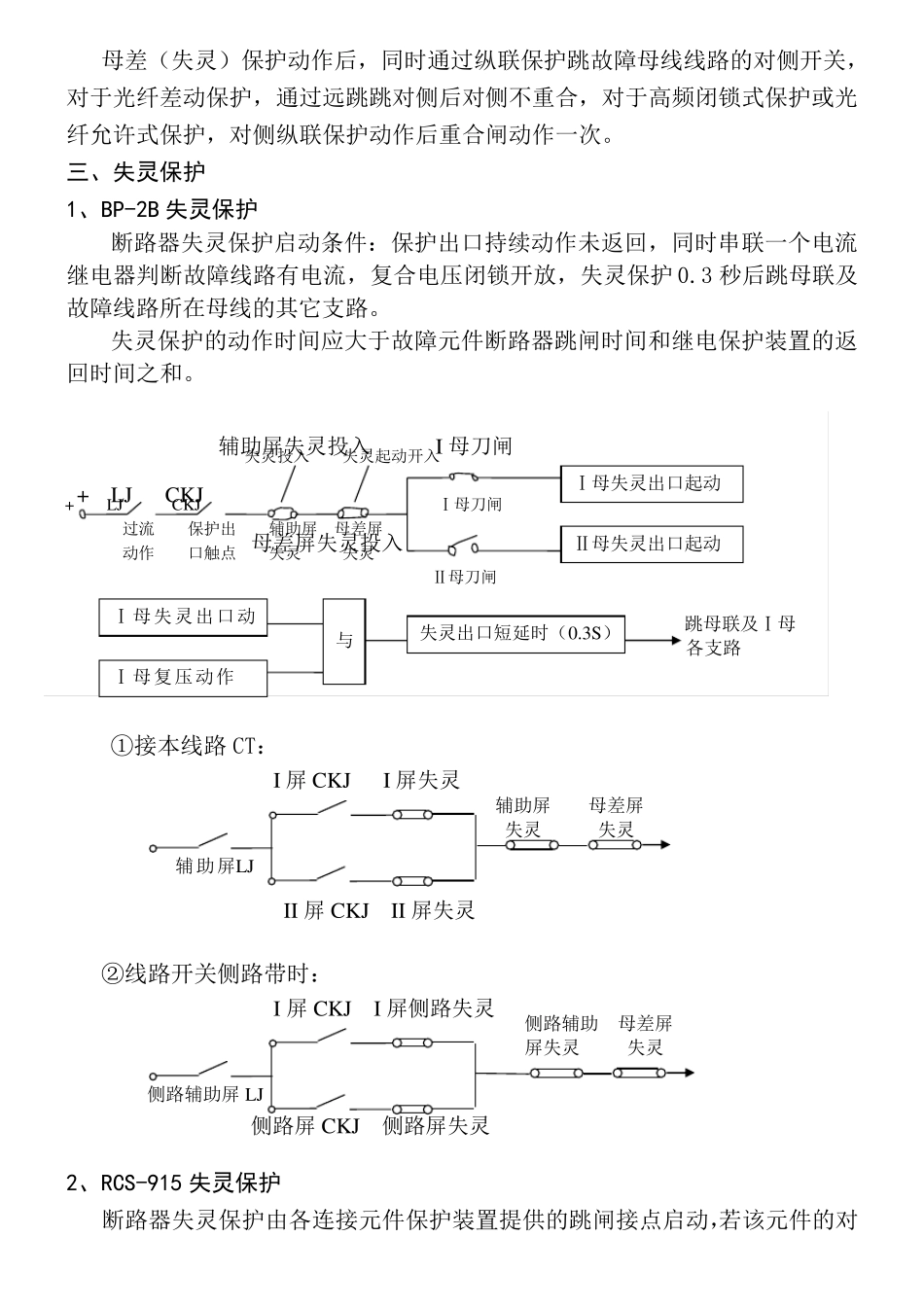

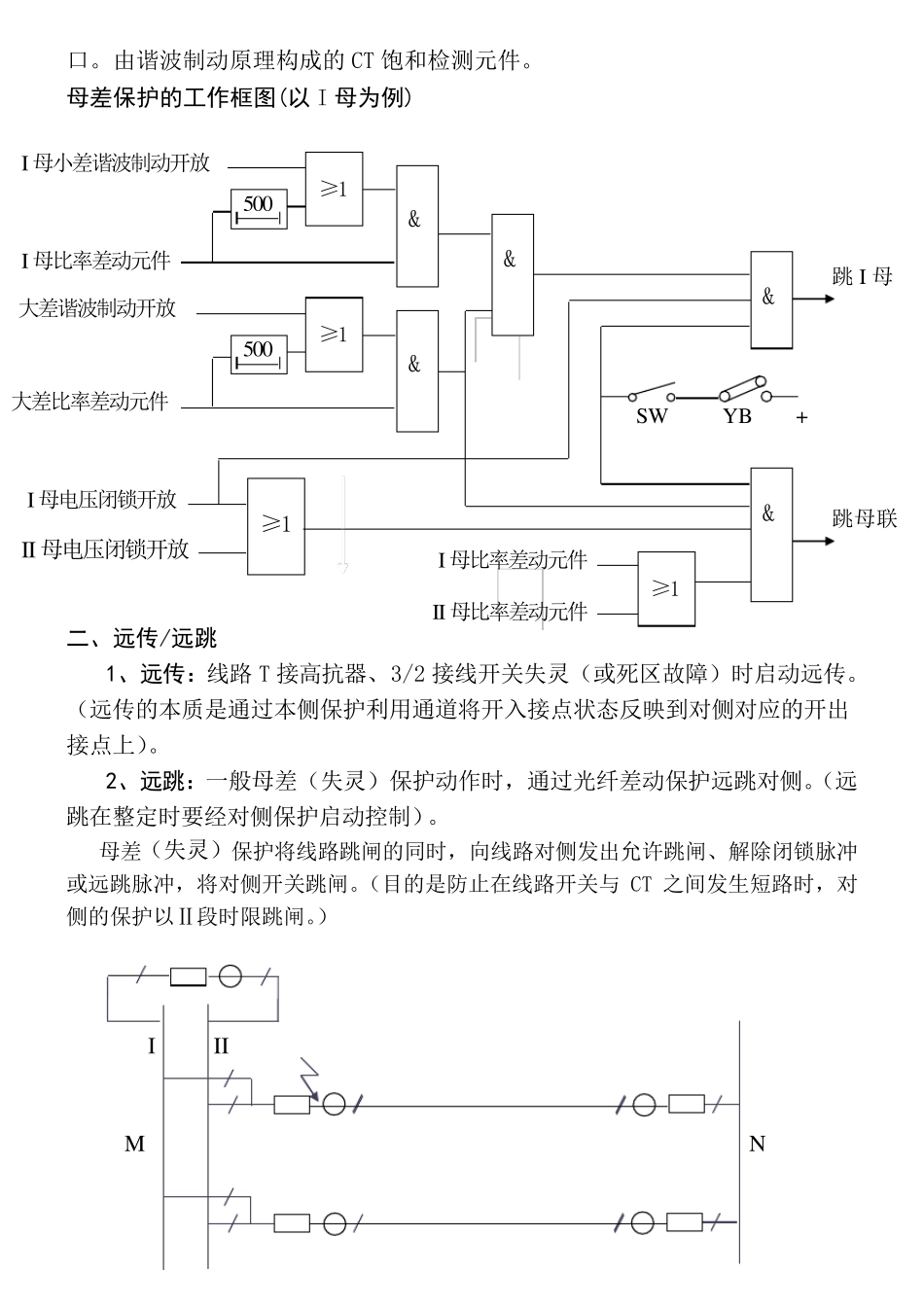

《母差及失灵保护》 一、母差保护 1、BP-2B 母差保护 大差电流：不包括母联以外的所有元件电流之和，Id=I1+I2+…+In； 小差电流：包括一条母线各元件及母联电流之和，Id=I1+I2+…+In+Im。 （大差、小差正常差流不应超过 0.1 A） 差动保护：使用大差比率差动元件作为区内故障判断元件。即由大差比率元件是否动作，区分母线区外故障还是母线区内故障。 使用小差比率差动元件作为故障母线选择元件。即由小差比率元件是否动作，决定故障发生在哪一段母线。 跳 I 母各单元 跳母联 跳 II 母各单元 跳母线上所有单元 母差及失灵保护的电压闭锁回路： 对称性故障 正序低电压 不对称故障 负序过电压 或 复合电压闭锁动作 接地故障 零序过电压 其目的：一是防止有关人员误碰母差（失灵）保护出口继电器时，发生母差（失灵）保护出口继电器时，发生母差（失灵）保护误动作。二是为了防止电流回路断线引起差动保护误动作。 2、RCS-915 母差保护 为防止母差保护在母线近端发生区外故障时 CT 严重饱和的情况下发生误动作，本装置根据 CT 饱和的波形特点设置了 CT 饱和检测元件，用以判别差动电流是否由区外故障 CT 饱和引起，如果是则闭锁差动保护出口，否则开放保护出大差元件动作 Ⅰ母差动动作 与 与 Ⅰ母复压动作 与 Ⅱ母差动动作 与 Ⅱ母复压动作 或 与 I / II 母互联 口。由谐波制动原理构成的CT 饱和检测元件。 母差保护的工作框图(以I 母为例) 二、远传/远跳 1、远传：线路T 接高抗器、3/2 接线开关失灵（或死区故障）时启动远传。 （远传的本质是通过本侧保护利用通道将开入接点状态反映到对侧对应的开出接点上）。 2、远跳：一般母差（失灵）保护动作时，通过光纤差动保护远跳对侧。（远 跳在整定时要经对侧保护启动控制）。 母差（失灵）保护将线路跳闸的同时，向线路对侧发出允许跳闸、解除闭锁脉冲或远跳脉冲，将对侧开关跳闸。（目的是防止在线路开关与CT 之间发生短路时，对侧的保护以Ⅱ段时限跳闸。） I II M N 大差比率差动元件 I 母小差谐波制动开放 500 & & ≥1 ≥1 & I 母电压闭锁开放 II 母电压闭锁开放 I 母比率差动元件 大差谐波制动开放 500 & ≥1 & ≥1 I 母比率差动元件 II 母比率差动元件 SW YB + 跳I 母 跳母联 母差（失灵）保护动作后，同时通过纵联保护跳故障母线线路的对侧开关，对于光纤差动保护，通过远跳跳对侧后对侧...
