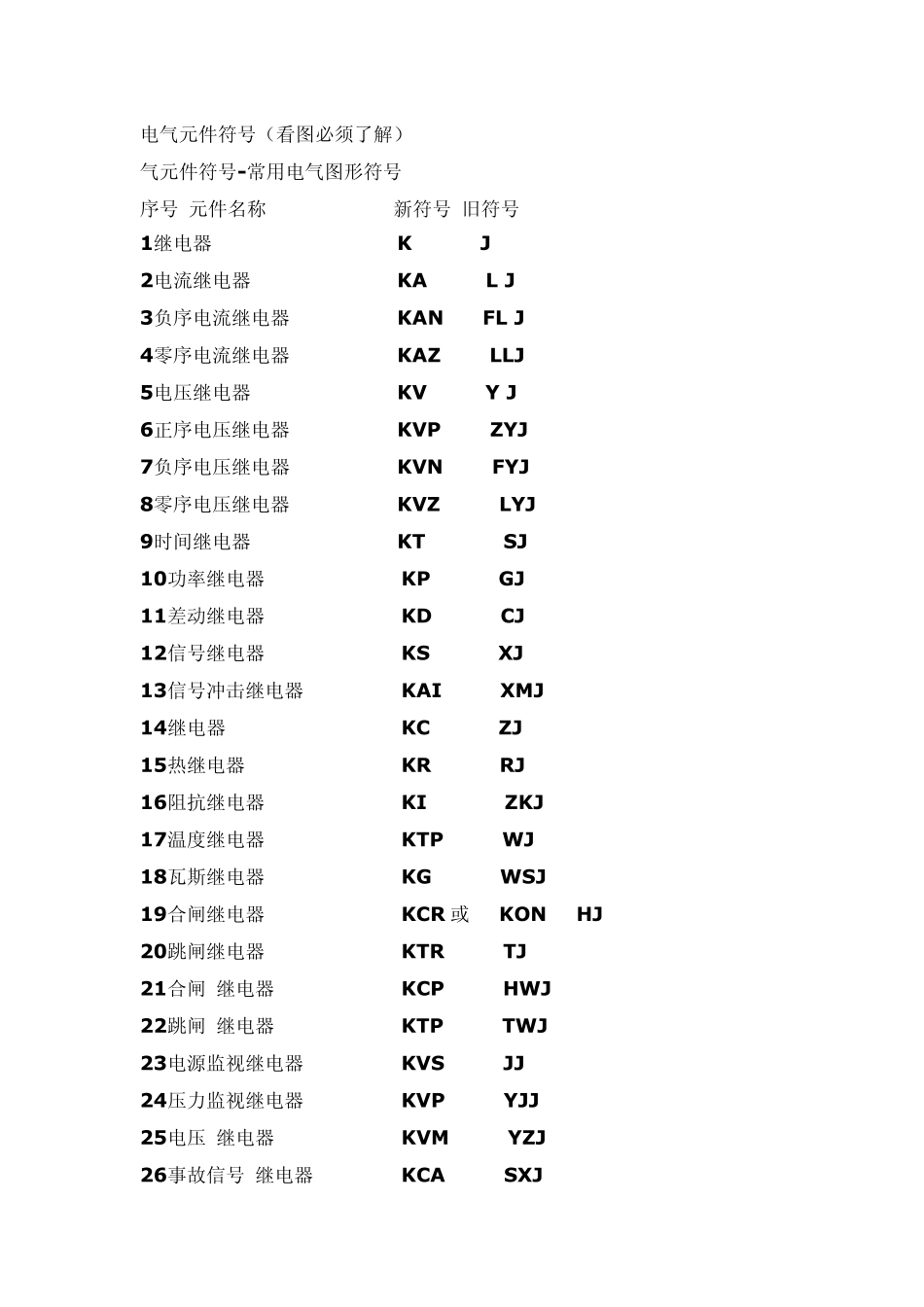

电气元件符号(看图必须了解) 气元件符号-常用电气图形符号 序号 元件名称 新符号 旧符号 1继电器 K J 2电流继电器 KA L J 3负序电流继电器 KAN FL J 4零序电流继电器 KAZ LLJ 5电压继电器 KV Y J 6正序电压继电器 KVP ZYJ 7负序电压继电器 KVN FYJ 8零序电压继电器 KVZ LYJ 9时间继电器 KT SJ 10功率继电器 KP GJ 11差动继电器 KD CJ 12信号继电器 KS XJ 13信号冲击继电器 KAI XMJ 14继电器 KC ZJ 15热继电器 KR RJ 16阻抗继电器 KI ZKJ 17温度继电器 KTP WJ 18瓦斯继电器 KG WSJ 19合闸继电器 KCR 或 KON HJ 20跳闸继电器 KTR TJ 21合闸 继电器 KCP HWJ 22跳闸 继电器 KTP TWJ 23电源监视继电器 KVS JJ 24压力监视继电器 KVP YJJ 25电压 继电器 KVM YZJ 26事故信号 继电器 KCA SXJ 27继电保护跳闸出口继电器 KOU BCJ 28手动合闸继电器 KCRM SHJ 29手动跳闸继电器 KTPM STJ 30加速继电器 KAC 或 KCL JSJ 31复归继电器 KPE FJ 32闭锁继电器 KLA 或 KCB BSJ 33同期检查继电器 KSY TJJ 34自动准同期装置 ASA ZZQ 35自动重合闸装置 ARE ZCJ 36自动励磁调节装置 AVR 或 AAVR ZTL 37备用电源自动投入装置 AATS 或 RSAD BZT 38按扭 SB AN 39合闸按扭 SBC HA 40跳闸按扭 SBT TA 41复归按扭 SBre 或 SBR FA 42试验按扭 SBte YA 43紧急停机按扭 SBes JTA 44起动按扭 SBst QA 45自保持按扭 SBhs BA 46停止按扭 SB ss 47控制开关 SAC KK 48转换开关 SAH 或 SA ZK 49测量转换开关 SAM CK 50同期转换开关 SAS TK 51自动同期转换开关 2SASC DTK 52手动同期转换开关 1SASC STK 53自同期转换开关 SSA2 ZTK 54自动开关 QA 55刀开关 QK 或 SN DK 56熔断器 FU RD 57快速熔断器 FUhs RDS 58闭锁开关 SAL BK 59信号灯 HL XD 60光字牌 HL 或 HP GP 61警铃 HAB 或 HA JL 62合闸接触器 KMC HC 63接触器 KM C 64合闸线圈 Yon 或 LC HQ 65跳闸线圈 Yoff 或 LT TQ 66插座 XS 67插头 XP 68端子排 XT 69测试端子 XE 70连接片 XB LP 71蓄电池 GB XDC 72压力变送器 BP YB 73温度变送器 BT WDB 74电钟 PT 75电流表 PA 76电压表 PV 77电度表 PJ 78有功功率表 PPA 79无功功率表 PPR 80同期表 S 81频...
