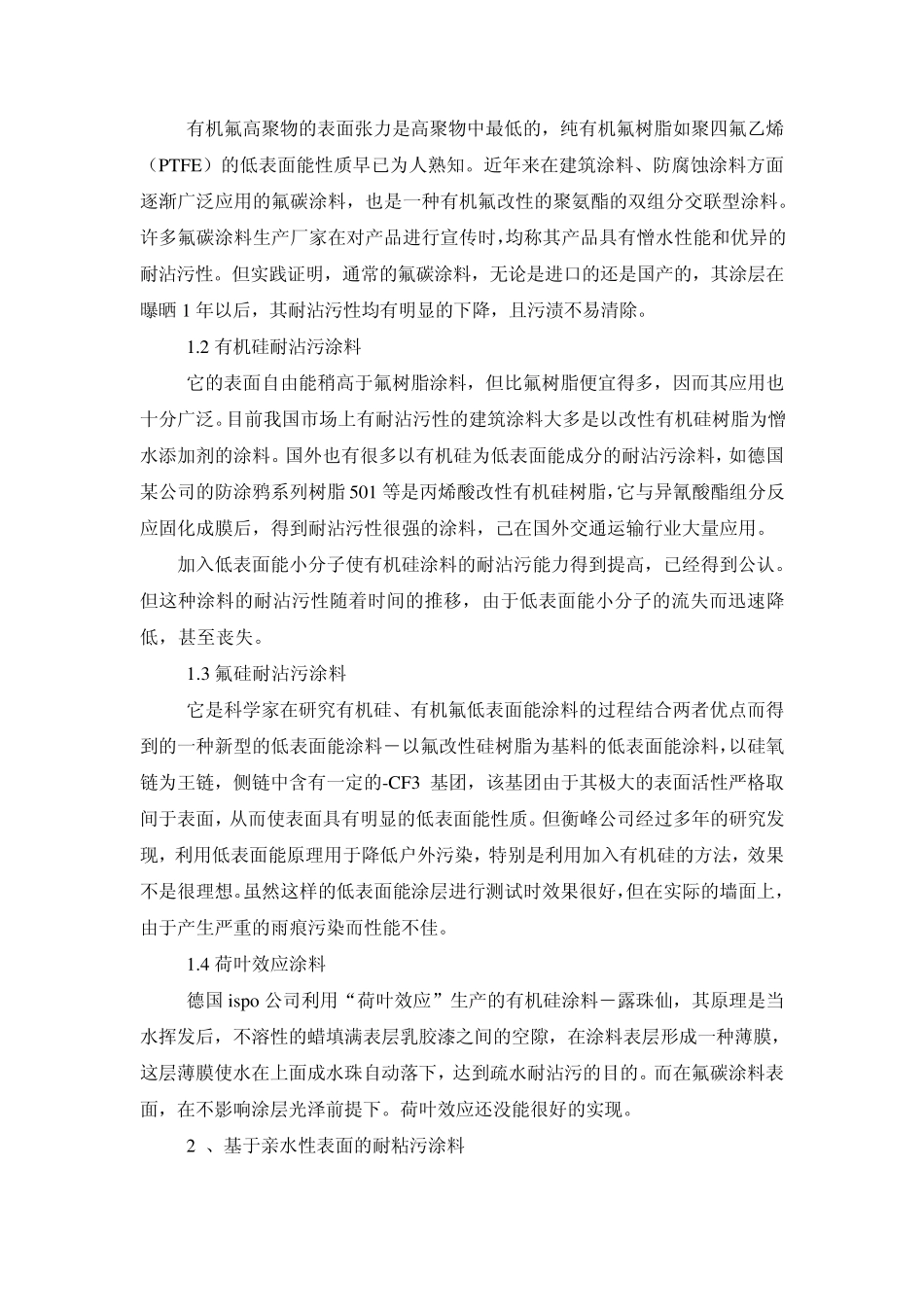

氟碳涂料自清洁技术的新型解决方案 一、前言 氟碳涂料作为具有超耐侯性的多功能涂料，在光泽保持率、耐褪色、防腐蚀性能方面，完全满足客户的使用要求，但在涂层的长期装饰性方面，常用氟碳涂料品种还没能达到一个很高的水平，氟碳涂料在经过一段时间的使用后，会产生雨痕污染（如下图所示）。在实际的应用过程中，其实氟碳涂料具有较低的表面 能，相对于其他涂料品种而言，不易受到污染，即使污染污染物在涂层表面也粘接不牢，很容易被轻易除去。但在长期使用条件下涂膜的低表面能并不能很好的防止雨痕的发生。相反随着污渍的不断堆积，涂膜原有的装饰效果会变差，失去原来鲜艳的色彩，变黑变灰，形成各种条状的黑色、黄色斑痕，如不人工清洗，会逐渐失去装饰性。因此，氟碳涂料具有易清洁性，而不是自清洁性。 因此，开发一种能在长期条件下（5 -1 0 年），不需要人工清洗而能自己维持良好清洁状态要求的自清洁涂层，就像已有的自清洁石材、陶瓷和玻璃一样，是超耐侯涂料的开发方向。 二、已有涂层的耐污染机理 涂料耐粘污性的原理是很多的，大都涉及到涂料本身的性质，如漆膜的表面能、亲水/亲油特性、平整度、表面硬度、玻璃化温度等。 1 、基于低表面能憎水特性的耐粘污机理 如果漆膜的表面能低于污染物，理论上污染物就很难稳定吸附在漆膜表面，该原理在耐粘污涂料如氟碳涂料、有机硅涂料、氟硅涂料、荷叶效应涂料等得到很好的应用。 1 .1 氟碳涂料 有机氟高聚物的表面张力是高聚物中最低的，纯有机氟树脂如聚四氟乙烯（PTFE）的低表面能性质早已为人熟知。近年来在建筑涂料、防腐蚀涂料方面逐渐广泛应用的氟碳涂料，也是一种有机氟改性的聚氨酯的双组分交联型涂料。许多氟碳涂料生产厂家在对产品进行宣传时，均称其产品具有憎水性能和优异的耐沾污性。但实践证明，通常的氟碳涂料，无论是进口的还是国产的，其涂层在曝晒 1 年以后，其耐沾污性均有明显的下降，且污渍不易清除。 1.2 有机硅耐沾污涂料 它的表面自由能稍高于氟树脂涂料，但比氟树脂便宜得多，因而其应用也十分广泛。目前我国市场上有耐沾污性的建筑涂料大多是以改性有机硅树脂为憎水添加剂的涂料。国外也有很多以有机硅为低表面能成分的耐沾污涂料，如德国某公司的防涂鸦系列树脂 501 等是丙烯酸改性有机硅树脂，它与异氰酸酯组分反应固化成膜后，得到耐沾污性很强的涂料，己在国外交通运输行业大量应用。 加入低表面能小分子使有机硅涂料的耐沾污能...
