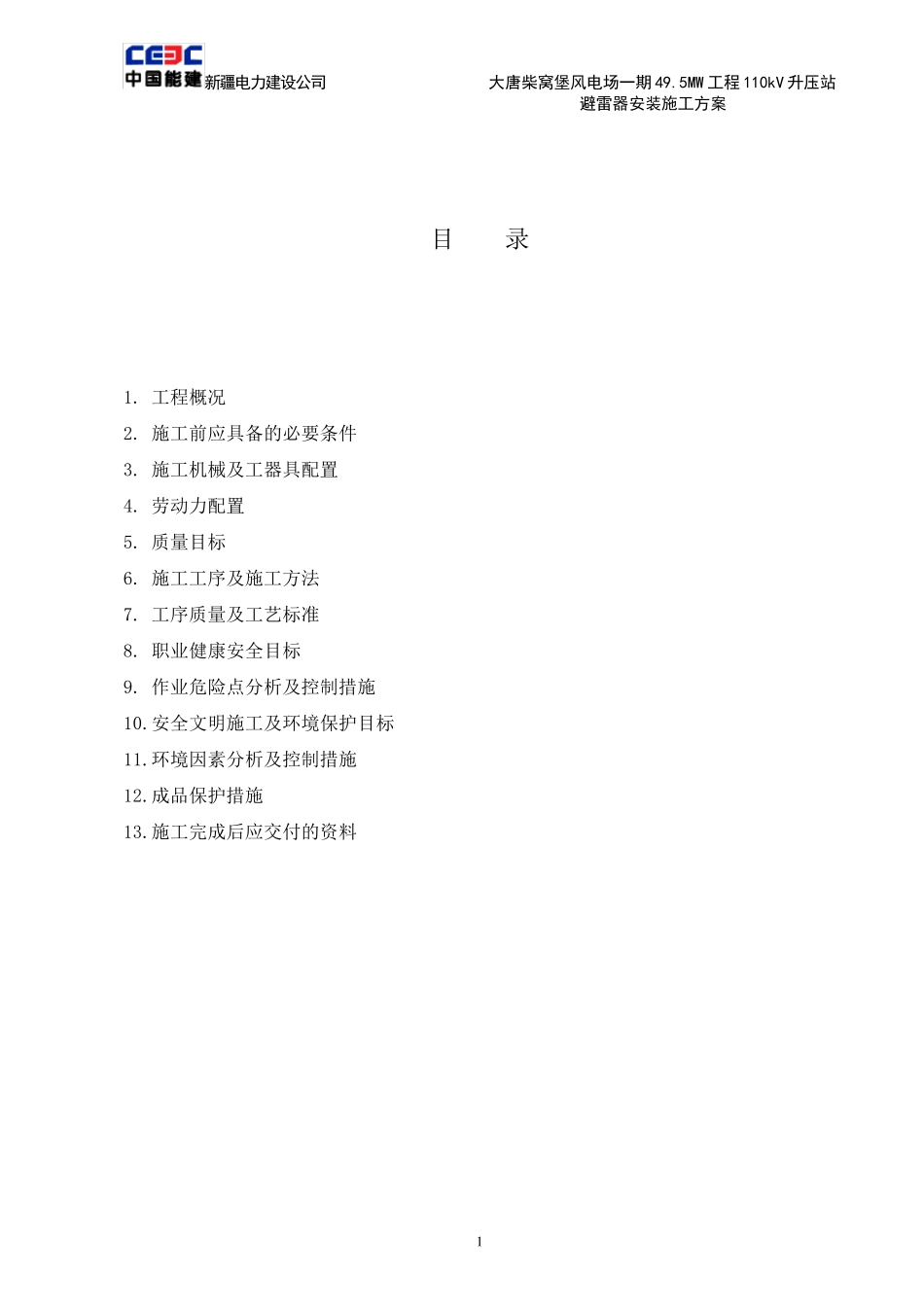

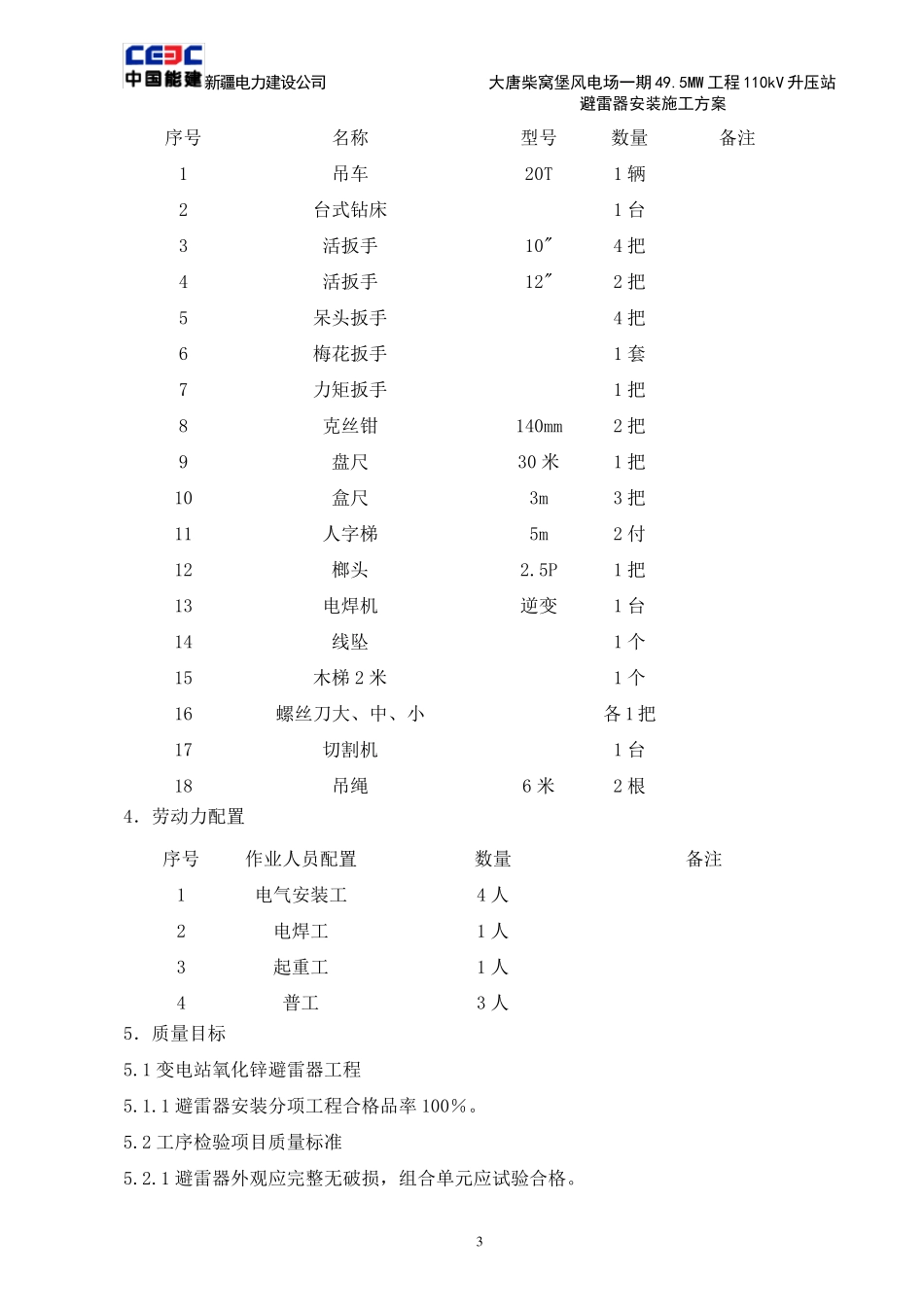

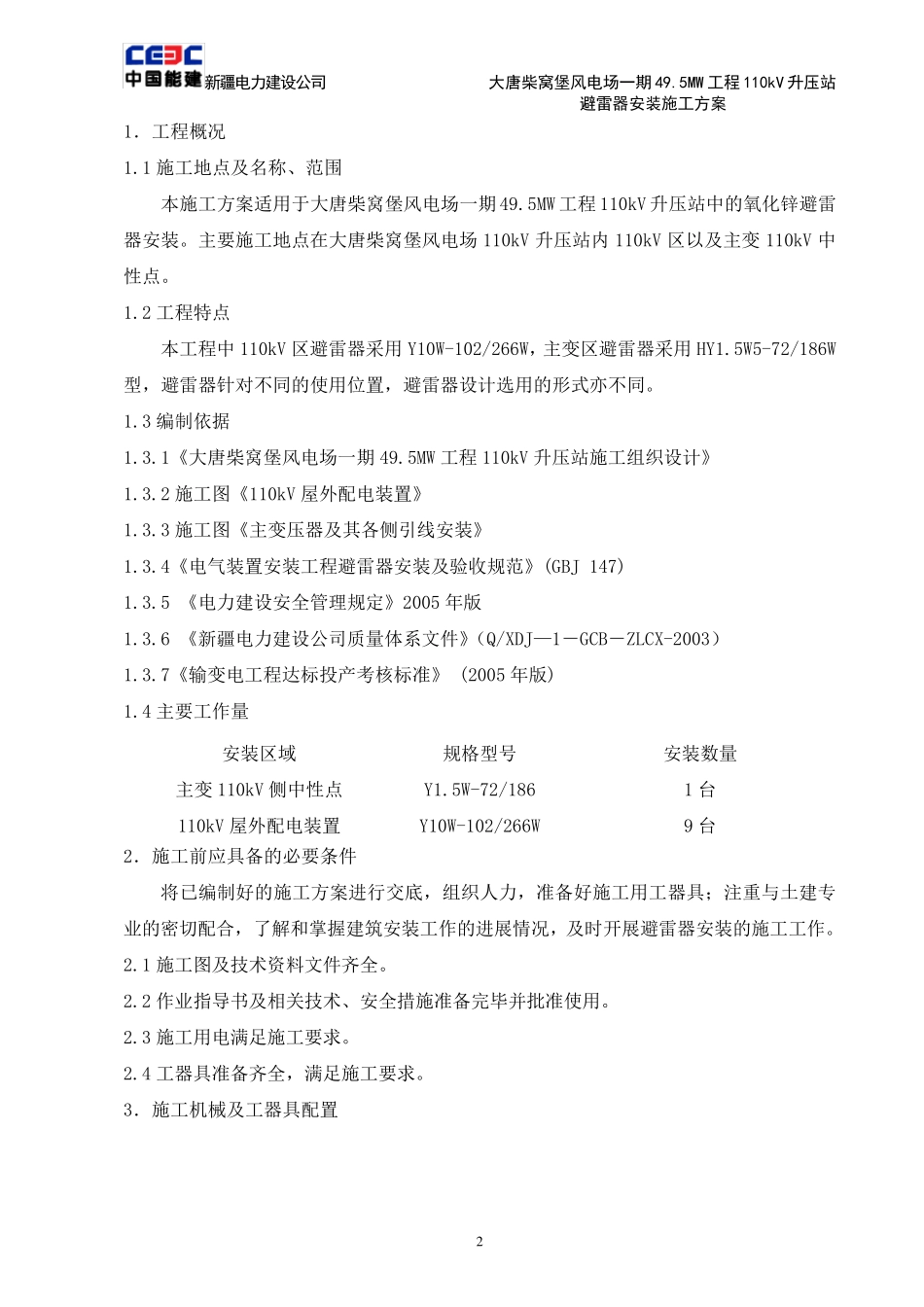

新疆电力建设公司 大唐柴窝堡风电场一期 49.5MW 工程 110kV 升压站 避雷器安装施工方案 1 目 录 1. 工程概况 2. 施工前应具备的必要条件 3. 施工机械及工器具配置 4. 劳动力配置 5. 质量目标 6. 施工工序及施工方法 7. 工序质量及工艺标准 8. 职业健康安全目标 9. 作业危险点分析及控制措施 10.安全文明施工及环境保护目标 11.环境因素分析及控制措施 12.成品保护措施 13.施工完成后应交付的资料 新疆电力建设公司 大唐柴窝堡风电场一期 49.5MW 工程 110kV 升压站 避雷器安装施工方案 2 1．工程概况 1.1 施工地点及名称、范围 本施工方案适用于大唐柴窝堡风电场一期49.5MW 工程110kV 升压站中的氧化锌避雷器安装。主要施工地点在大唐柴窝堡风电场110kV 升压站内110kV 区以及主变110kV 中性点。 1.2 工程特点 本工程中110kV 区避雷器采用Y10W-102/266W，主变区避雷器采用HY1.5W5-72/186W型，避雷器针对不同的使用位置，避雷器设计选用的形式亦不同。 1.3 编制依据 1.3.1《大唐柴窝堡风电场一期49.5MW 工程110kV 升压站施工组织设计》 1.3.2 施工图《110kV 屋外配电装置》 1.3.3 施工图《主变压器及其各侧引线安装》 1.3.4《电气装置安装工程避雷器安装及验收规范》(GBJ 147) 1.3.5 《电力建设安全管理规定》2005 年版 1.3.6 《新疆电力建设公司质量体系文件》（Q/XDJ—1－GCB－ZLCX-2003） 1.3.7《输变电工程达标投产考核标准》 (2005 年版) 1.4 主要工作量 安装区域 规格型号 安装数量 主变110kV 侧中性点 Y1.5W-72/186 1 台 110kV 屋外配电装置 Y10W-102/266W 9 台 2．施工前应具备的必要条件 将已编制好的施工方案进行交底，组织人力，准备好施工用工器具；注重与土建专业的密切配合，了解和掌握建筑安装工作的进展情况，及时开展避雷器安装的施工工作。 2.1 施工图及技 术 资 料 文件齐 全。 2.2 作业指 导 书 及相 关 技 术 、安全措 施准备完 毕 并 批 准使用。 2.3 施工用电满 足 施工要求 。 2.4 工器具准备齐 全，满 足 施工要求 。 3．施工机 械 及工器具配置 新疆电力建设公司 大唐柴窝堡风电场一期 49.5MW 工程 110kV 升压站 避雷器安装施工方案 3 序号 名称 型号 数量 备注 1 吊车 20T 1 辆 2 台式钻床 1 台 3 活扳手 10" 4 把 4 活扳手 12" 2 把 5 呆头扳手 4 把...
