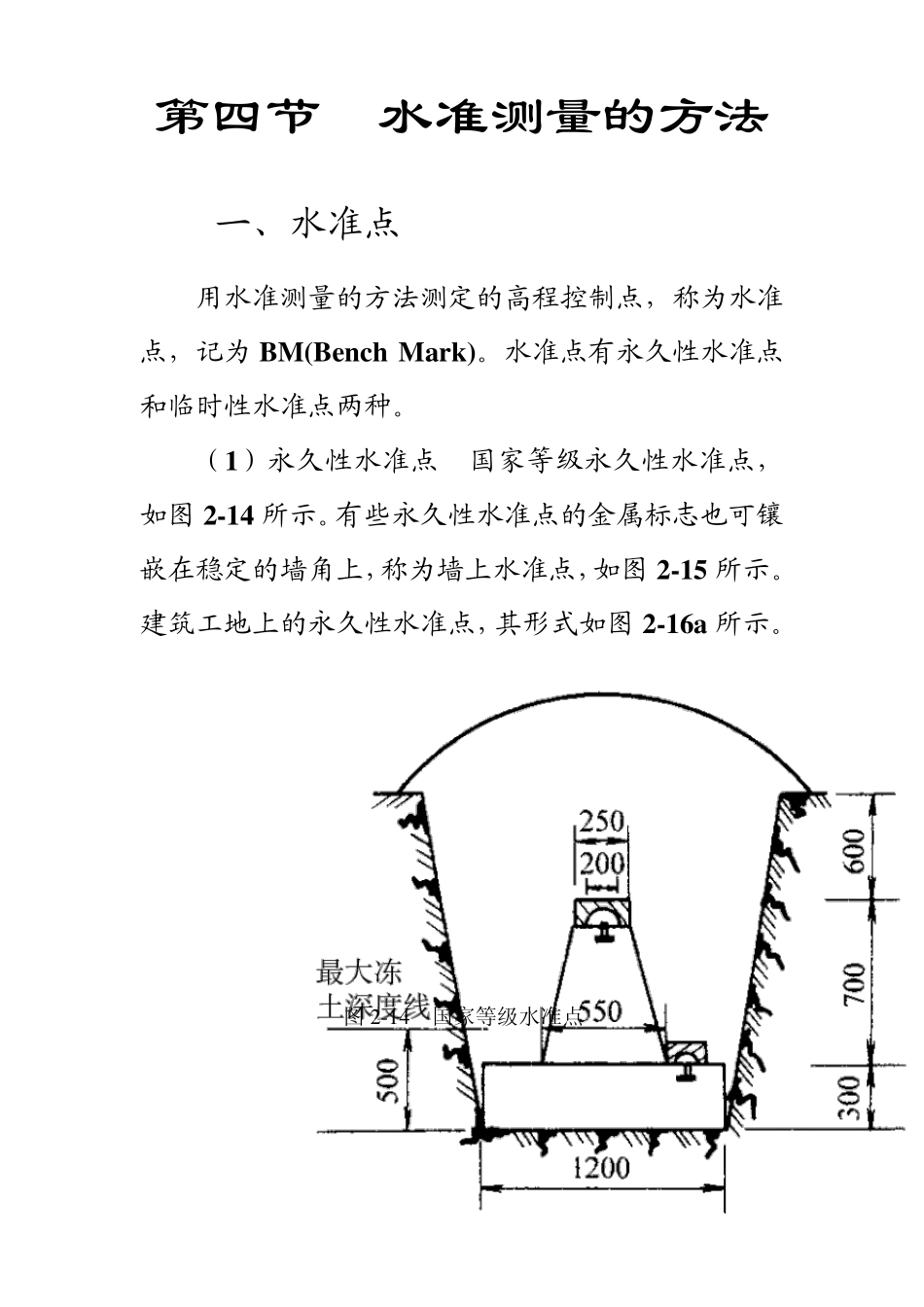

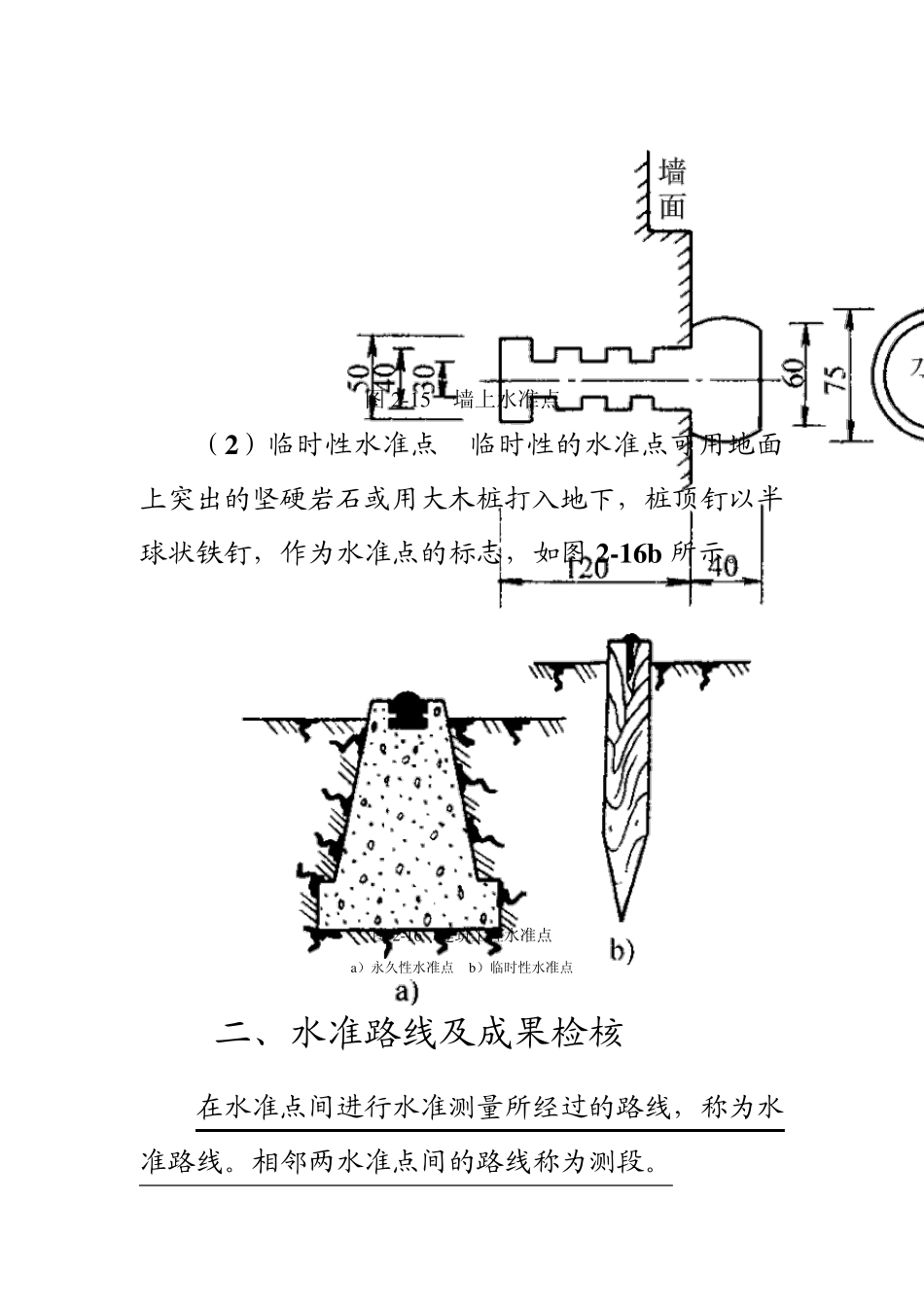

第四节 水准测量的方法 一、水准点 用水准测量的方法测定的高程控制点，称为水准点，记为 BM(Bench Mark)。水准点有永久性水准点和临时性水准点两种。 （1）永久性水准点 国家等级永久性水准点，如图 2-14 所示。有些永久性水准点的金属标志也可镶嵌在稳定的墙角上，称为墙上水准点，如图 2-15 所示。建筑工地上的永久性水准点，其形式如图 2-16a 所示。 图2 -1 4 国家等级水准点 （2）临时性水准点 临时性的水准点可用地面上突出的坚硬岩石或用大木桩打入地下，桩顶钉以半球状铁钉，作为水准点的标志，如图2-16b 所示。 图2-16 建筑工程水准点 a）永久性水准点 b）临时性水准点 二、水准路线及成果检核 在水准点间进行水准测量所经过的路线，称为水准路线。相邻两水准点间的路线称为测段。 图2-15 墙上水准点 在一般的工程测量中，水准路线布设形式主要有以下三种形式。 1．附合水准路线 （1）附合水准路线的布设方法 如图2-17 所示，从已知高程的水准点BM .A 出发，沿待定高程的水准点1、2、3 进行水准测量，最后附合到另一已知高程的水准点BM .B 所构成的水准路线，称为附合水准路线。 （2）成果检核 从理论上讲，附合水准路线各测段高差代数和应等于两个已知高程的水准点之间的高差，即 ABthHHh 各测段高差代数和mh与其理论值thh的差值，称为高差闭合差hW ，即 BM A BM B h1 h2 h3 h4 1 2 3 图2-17 附合水准路线 )(ABmthmhHHhhhW （2-5） 2．闭合水准路线 （1）闭合水准路线的布设方法 如图2-18 所示，从已知高程的水准点BM .A 出发，沿各待定高程的水准点1、2、3、4 进行水准测量，最后又回到原出发点BM .A 的环形路线，称为闭合水准路线。 （2）成果检核 从理论上讲，闭合水准路线各测段高差代数和应等于零，即 0thh 如果不等于零，则高差闭合差为： mhhW BM A h1 h2 h3 h4 h5 1 2 3 4 图2-18 闭合水准路线 （2-6） 3．支水准路线 （1）支水准路线的布设方法 如图2-19 所示，从已知高程的水准点BM .A 出发，沿待定高程的水准点1 进行水准测量，这种既不闭合又不附合的水准路线，称为支水准路线。支水准路线要进行往返测量，以资检核。 （2）成果检核 从理论上讲，支水准路线往测高差与返测高差的代数和应等于零。 0bfhh 如果不等于零，则高差闭合差为： bfhhhW （2-7） 各种路线...
