水工建筑物分类

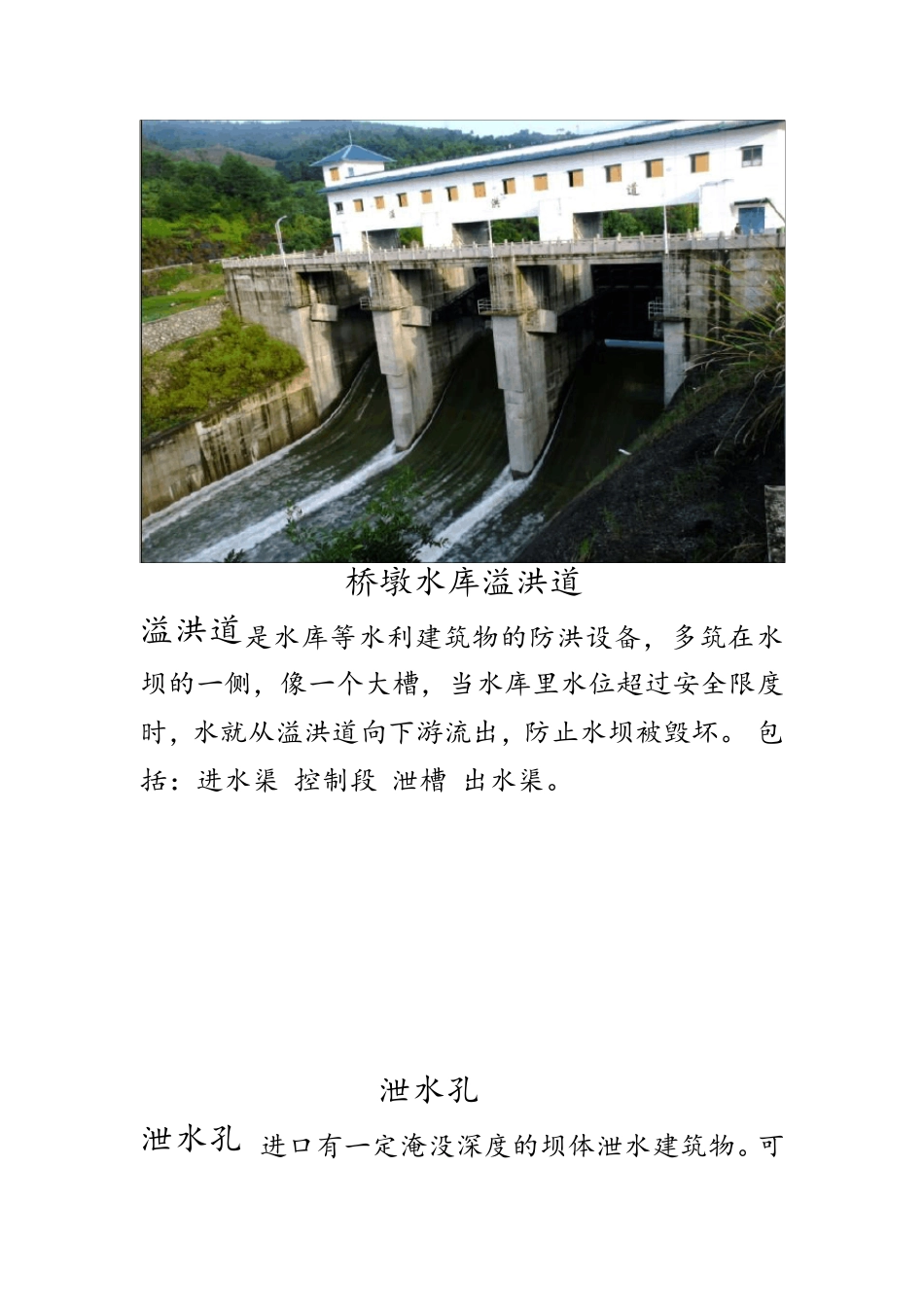

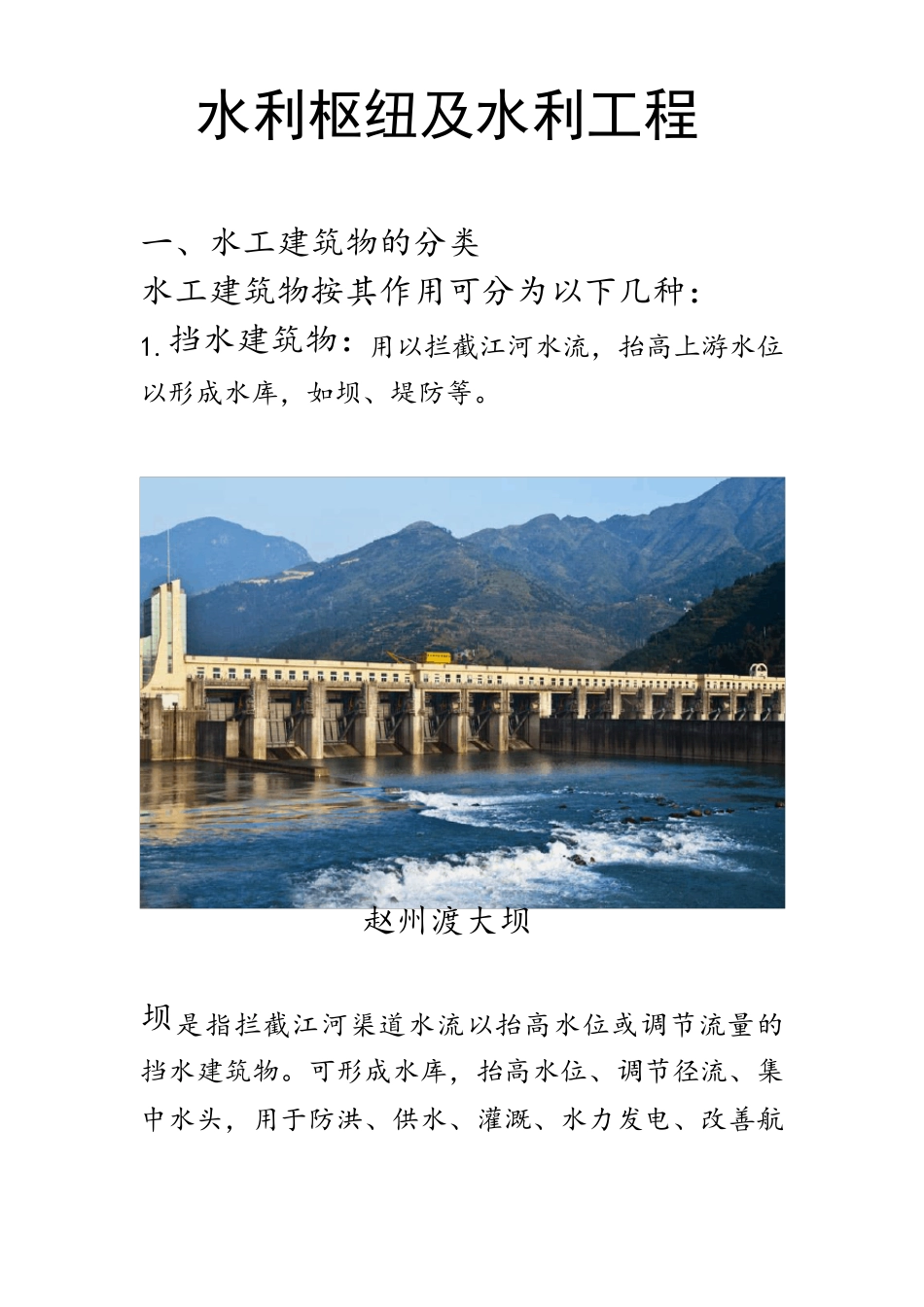

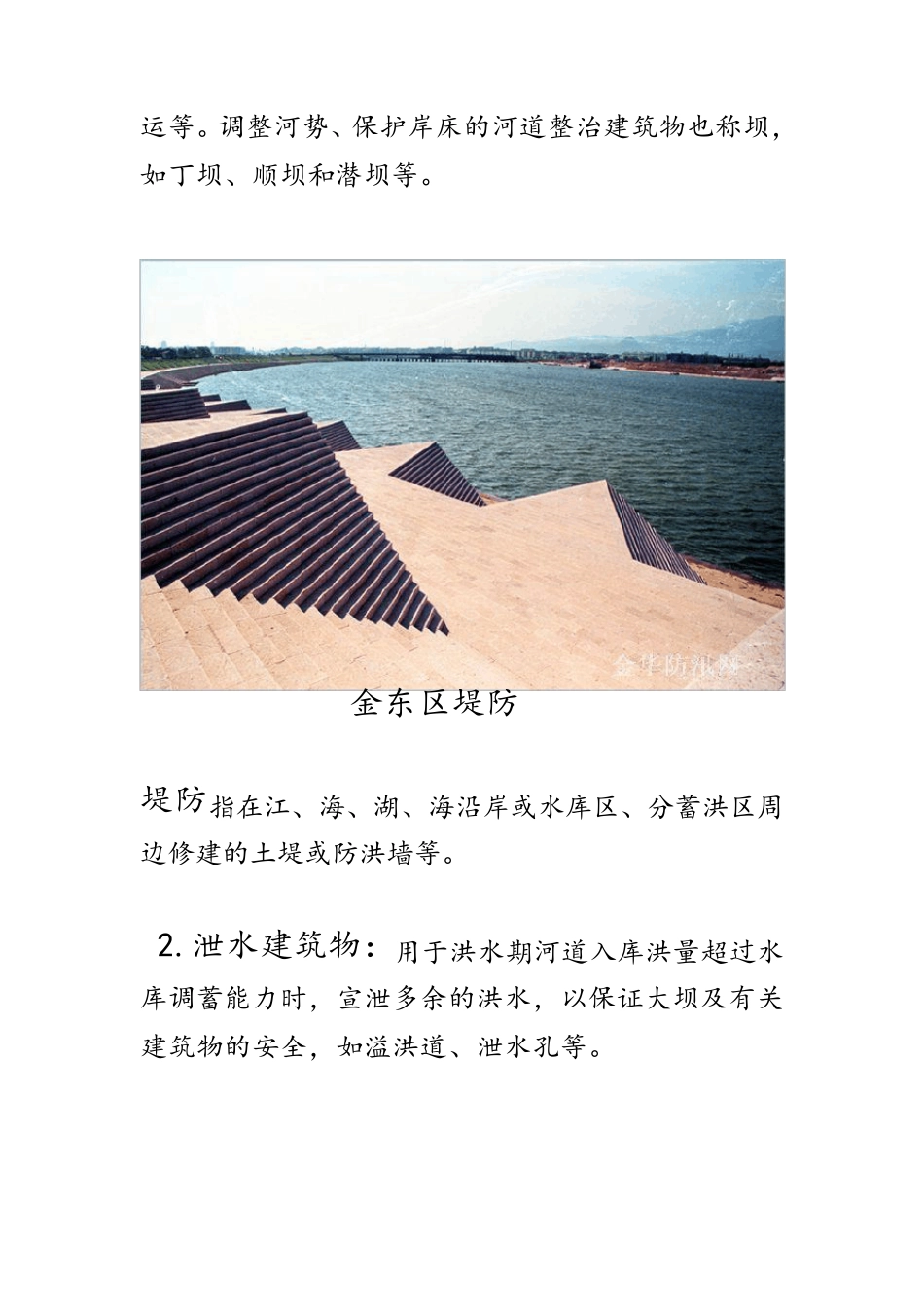

水利枢纽及水利工程 一、水工建筑物的分类 水工建筑物按其作用可分为以下几种： 1.挡水建筑物：用以拦截江河水流，抬高上游水位以形成水库，如坝、堤防等。 赵州渡大坝 坝是指拦截江河渠道水流以抬高水位或调节流量的挡水建筑物。可形成水库，抬高水位、调节径流、集中水头，用于防洪、供水、灌溉、水力发电、改善航运等。调整河势、保护岸床的河道整治建筑物也称坝，如丁坝、顺坝和潜坝等。 金东区堤防 堤防指在江、海、湖、海沿岸或水库区、分蓄洪区周边修建的土堤或防洪墙等。 2.泄水建筑物：用于洪水期河道入库洪量超过水库调蓄能力时，宣泄多余的洪水，以保证大坝及有关建筑物的安全，如溢洪道、泄水孔等。 桥墩水库溢洪道 溢洪道是水库等水利建筑物的防洪设备，多筑在水坝的一侧，像一个大槽，当水库里水位超过安全限度时，水就从溢洪道向下游流出，防止水坝被毁坏。 包括：进水渠 控制段 泄槽 出水渠。 泄水孔 泄水孔 进口有一定淹没深度的坝体泄水建筑物。可供泄洪、预泄库水、放空水库、排放泥沙或施工导流。 3.输水建筑物：用以满足发电、供水和灌溉的需求，从上游向下游输送水量，如输水管道、水工隧洞等。 输水管道 从水库、调压室、前池向水轮机或由水泵向高处送水，以及埋设在土石坝坝体底部、地面下或露天设置的过水管道。可用于灌溉、 水力发电、 城镇供水、排水、排放泥沙、放空水库、施工导流配合溢洪道宣泄洪水等。 水工隧洞 在山体中或地下开凿的过水洞。水工隧洞可用于灌溉、发电、供水、泄水、输水、施工导流和通航。 4.取水建筑物:一般布置在输水系统的首部，用于控制水位、引入水量或人为提高水头，如进水闸、进水口等。 张翔河进水闸 进水闸 水闸的一种，建在河道、水库或湖泊的岸边，用来控制引水流量，以满足灌溉、发电或供水的需要。又称取水闸或渠首闸。 泵站进水口 进水口，是输水建筑物和深式泄水建筑物的首部建筑。进水口可分为开敞式进水口和深式进水口。通常称进水口，多指深式进水口。 5.河道整治建筑物：用于改善河道的水流条件，防治河道冲刷变形及险工的整治，如导流堤、丁坝、护坡等。 导流堤 导流堤是桥位设计的重要组成部分。是桥梁墩台和桥头引道正常使用的保证。当在堆积扇的某一区间内，需要控制泥石流的走向或限制其影响范围时，可设置导流堤以防止泥石流直接冲击路堤或壅塞桥涵。 丁坝 丁坝是一种治导河流、保护堤岸的水工建筑物，一端与堤岸连接成丁字形，能改...
