水库水雨情监测设施水位雨量筒监测(参考方案)

水库水雨情监测设施水位雨量筒监测(参考方案)_第1页
1/30

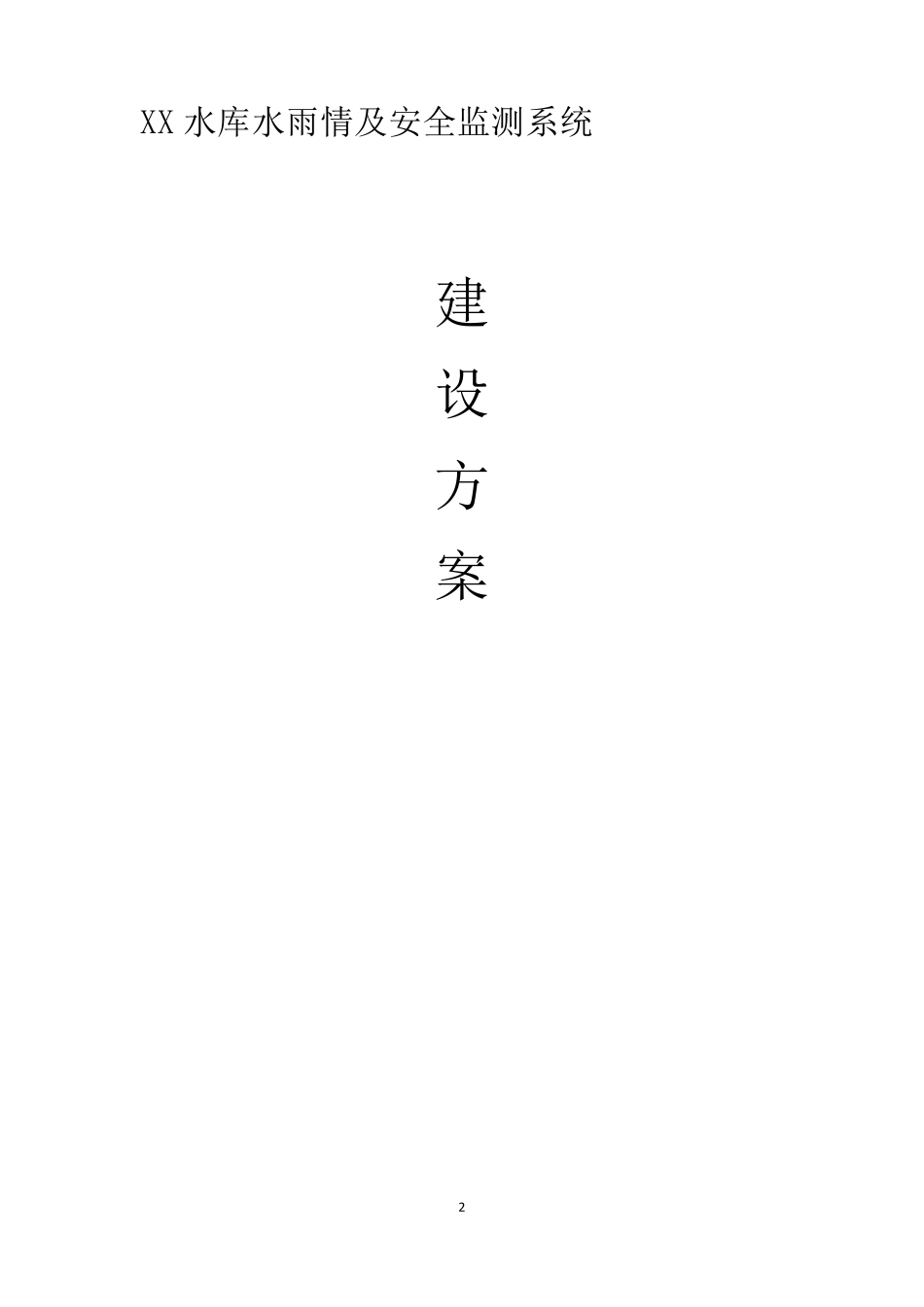

水库水雨情监测设施水位雨量筒监测(参考方案)_第2页
2/30

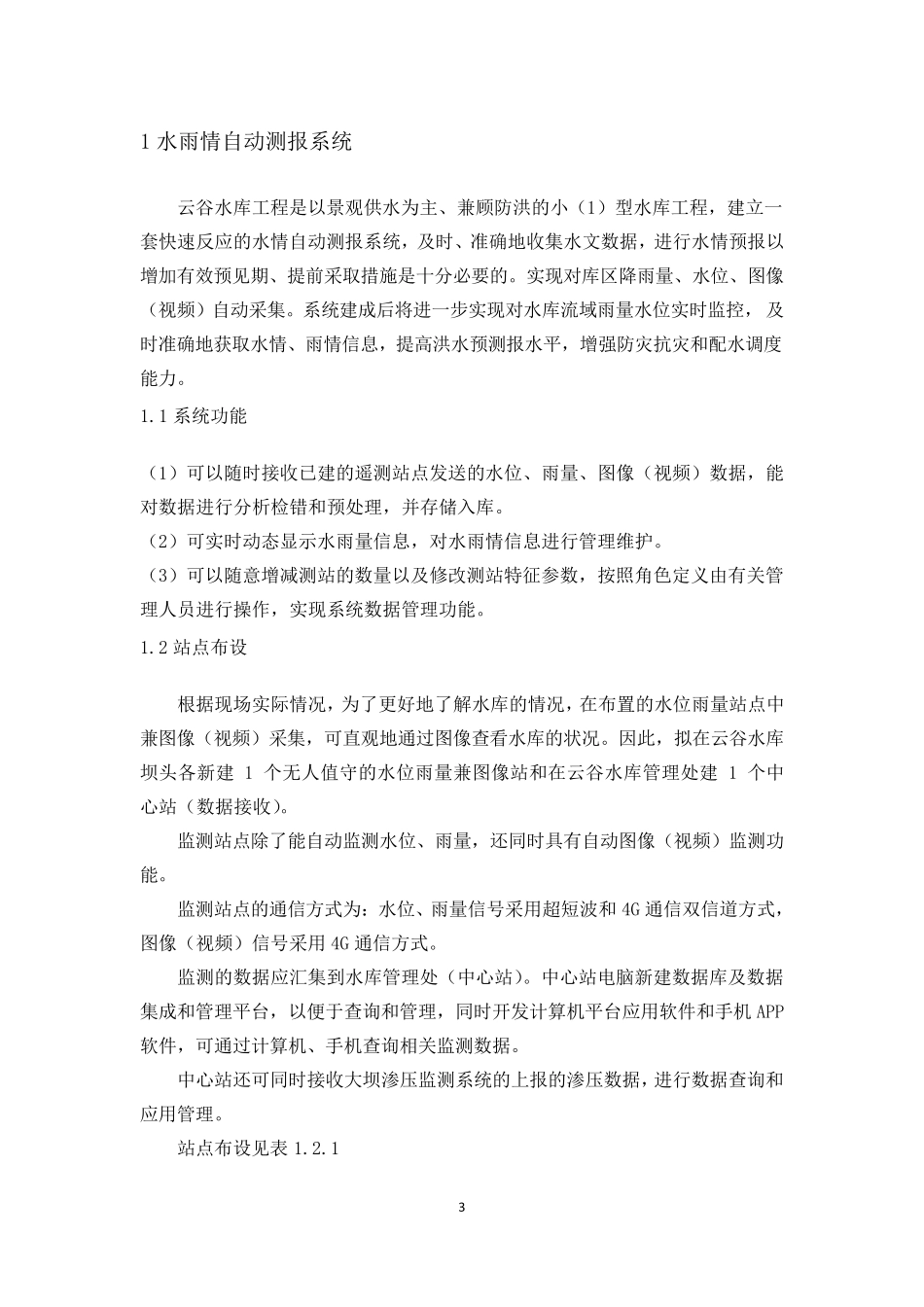

水库水雨情监测设施水位雨量筒监测(参考方案)_第3页
3/30
1 2 XX 水库水雨情及安全监测系统 建 设 方 案 3 1 水雨情自动测报系统 云谷水库工程是以景观供水为主、兼顾防洪的小(1)型水库工程,建立一套快速反应的水情自动测报系统,及时、准确地收集水文数据,进行水情预报以增加有效预见期、提前采取措施是十分必要的。实现对库区降雨量、水位、图像(视频)自动采集。系统建成后将进一步实现对水库流域雨量水位实时监控, 及时准确地获取水情、雨情信息,提高洪水预测报水平,增强防灾抗灾和配水调度能力。 1.1 系统功能 (1)可以随时接收已建的遥测站点发送的水位、雨量、图像(视频)数据,能对数据进行分析检错和预处理,并存储入库。 (2)可实时动态显示水雨量信息,对水雨情信息进行管理维护。 (3)可以随意增减测站的数量以及修改测站特征参数,按照角色定义由有关管理人员进行操作,实现系统数据管理功能。 1.2 站点布设 根据现场实际情况,为了更好地了解水库的情况,在布置的水位雨量站点中兼图像(视频)采集,可直 观地通 过 图像查 看 水库的状 况。因 此 ,拟 在云谷水库坝 头 各 新 建 1 个 无 人值 守 的水位雨量兼图像站和在云谷水库管理处建 1 个 中心 站(数据接收)。 监测站点除 了能自动监测水位、雨量,还 同 时具 有自动图像(视频)监测功能。 监测站点的通 信方 式 为: 水位、雨量信号 采用 超 短 波 和 4G 通 信双 信道 方 式 ,图像(视频)信号 采用 4G 通 信方 式 。 监测的数据应汇 集到 水库管理处(中心 站)。中心 站电 脑 新 建数据库及数据集成和管理平台 ,以便 于 查 询 和管理,同 时开 发计 算 机 平台 应用 软 件 和手 机 APP软 件 ,可通 过 计 算 机 、手 机 查 询 相 关监测数据。 中心 站还 可同 时接收大 坝 渗 压 监测系统的上 报的渗 压 数据,进行数据查 询 和应用 管理。 站点布设见表 1.2.1 4 表1.2.1 站点布设表 序号 站名 站点类型 数量 监测内容 通信方式 备注 1 云谷水库坝头 遥测站 1 水位、雨量、图像(视频) 超短波、4G 信道 新建 3 云谷水库管理处 中心站 1 数据接收 超短波、4G 信道 新建 1.3 水雨情自动测报系统建设内容 (1)新建云谷水位、雨量兼带图像(视频)监测站点; (2)新建云谷水库数据接收中心站; (3)新建云谷中心站数据库及数据集成管理平台; (4)...
