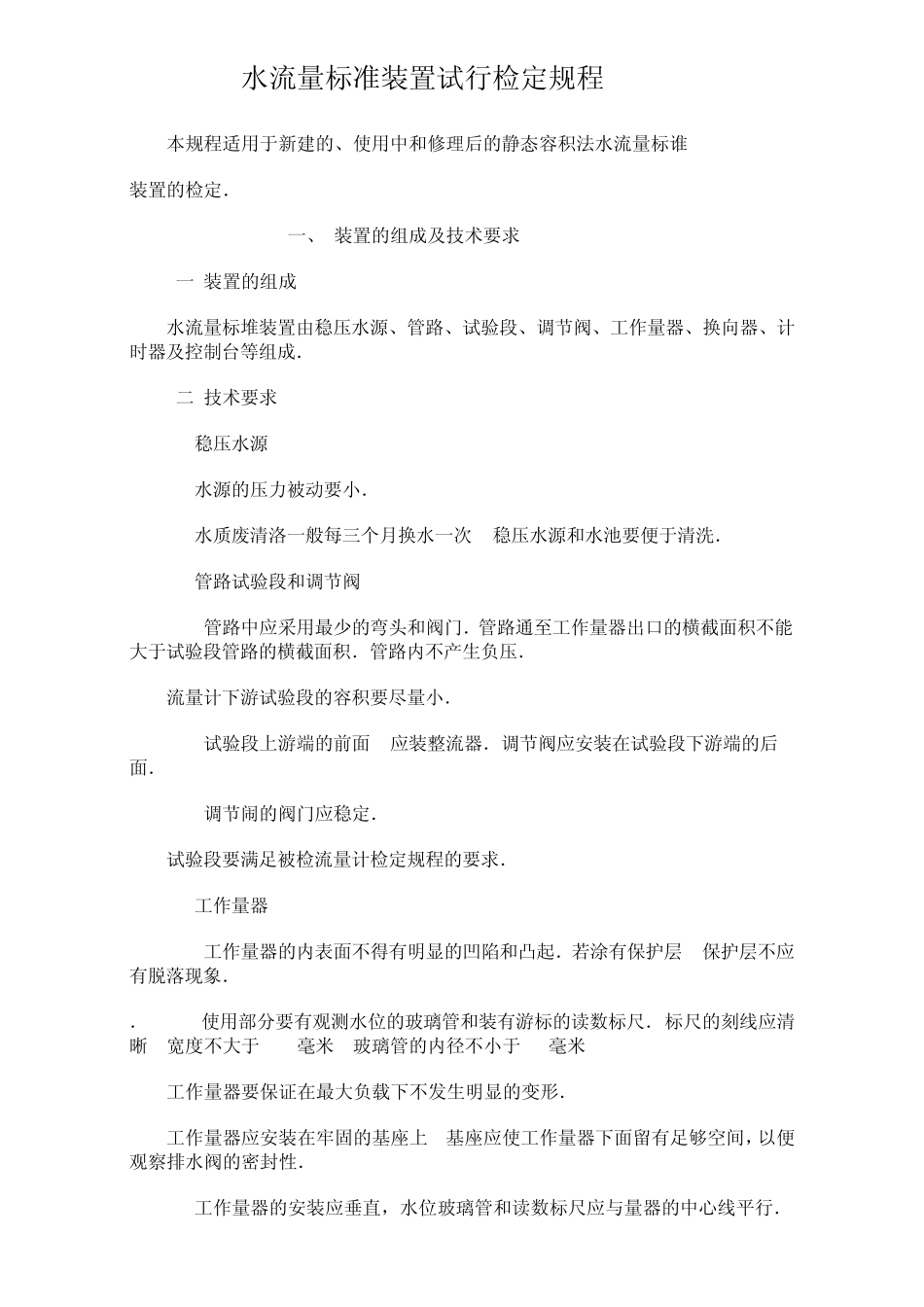

水流量标准装置试行检定规程 本规程适用于新建的、使用中和修理后的静态容积法水流量标谁 装置的检定． 一、 装置的组成及技术要求 (一)装置的组成 水流量标堆装置由稳压水源、管路、试验段、调节阀、工作量器、换向器、计时器及控制台等组成． (二)技术要求 1 稳压水源 (1)水源的压力被动要小． (2)水质废清洛一般每三个月换水一次, 稳压水源和水池要便于清洗． 2 管路试验段和调节阀 (1) 管路中应采用最少的弯头和阀门．管路通至工作量器出口的横截面积不能大于试验段管路的横截面积．管路内不产生负压． 流量计下游试验段的容积要尽量小． (2) 试验段上游端的前面, 应装整流器．调节阀应安装在试验段下游端的后面． (3) 调节闹的阀门应稳定． (4) 试验段要满足被检流量计检定规程的要求． 3 工作量器 (1) 工作量器的内表面不得有明显的凹陷和凸起．若涂有保护层, 保护层不应有脱落现象． ． (2) 使用部分要有观测水位的玻璃管和装有游标的读数标尺．标尺的刻线应清晰, 宽度不大于0
2毫米, 玻璃管的内径不小于15毫米

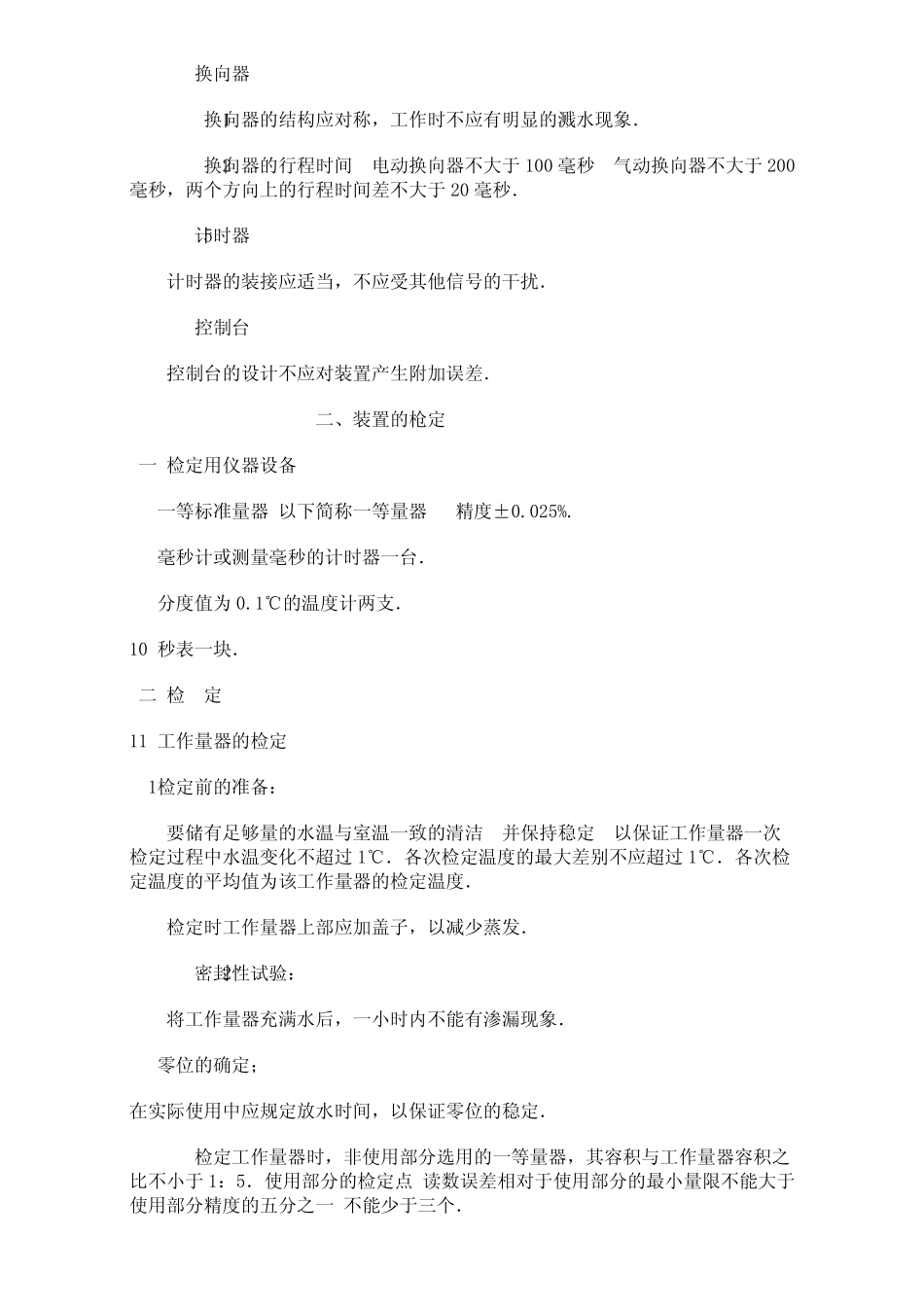

(3) 工作量器要保证在最大负载下不发生明显的变形． (4) 工作量器应安装在牢固的基座上, 基座应使工作量器下面留有足够空间，以便观察排水阀的密封性． (5)工作量器的安装应垂直，水位玻璃管和读数标尺应与量器的中心线平行． 4 换向器 (1) 换向器的结构应对称，工作时不应有明显的溅水现象． (2) 换向器的行程时间, 电动换向器不大于100 毫秒, 气动换向器不大于200毫秒，两个方向上的行程时间差不大于20 毫秒． 5 计时器 计时器的装接应适当，不应受其他信号的干扰． 6 控制台 控制台的设计不应对装置产生附加误差． 二、装置的枪定 (一)检定用仪器设备 7 一等标准量器(以下简称一等量器), 精度±0
8 毫秒计或测量毫秒的计时器一台．
