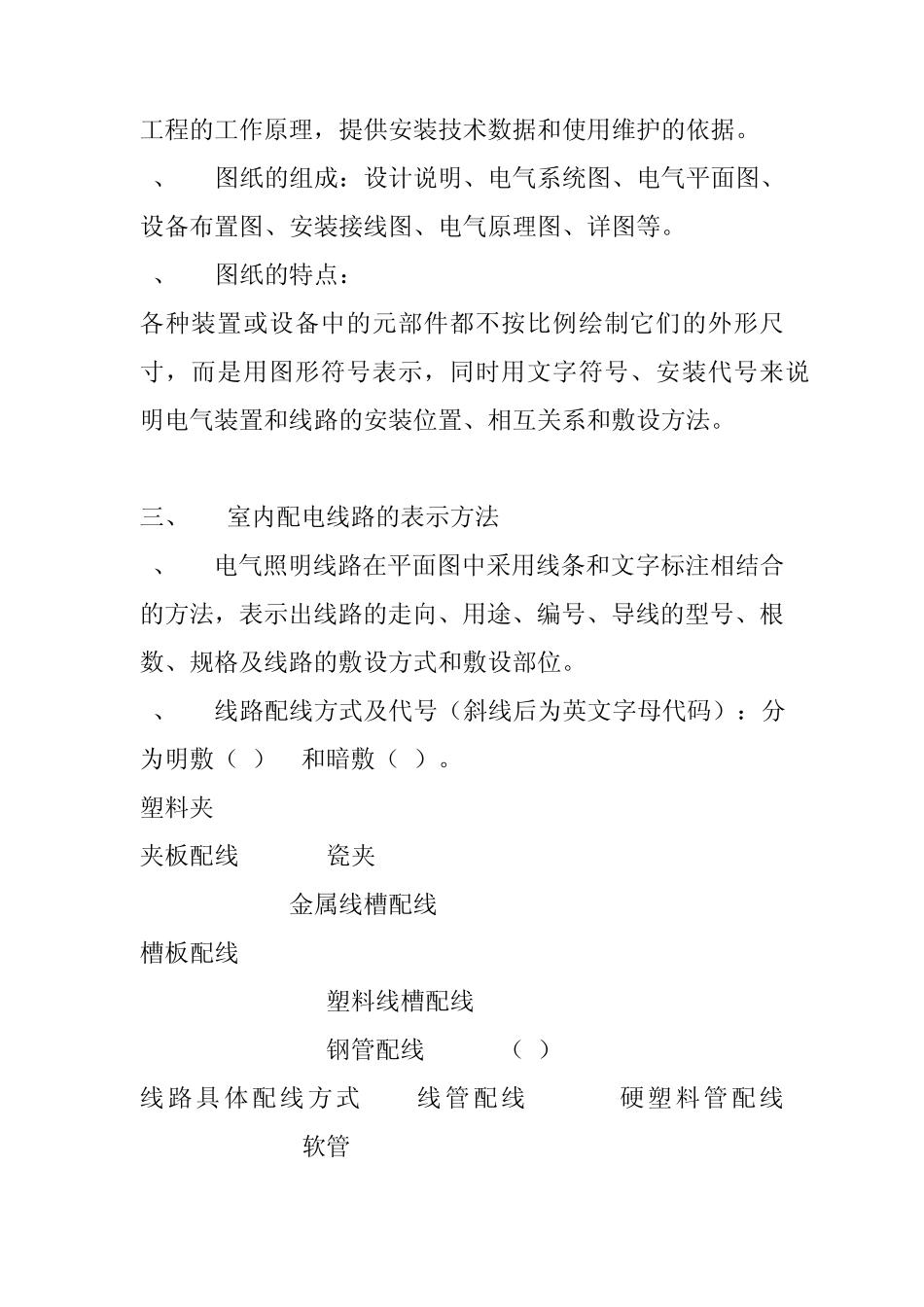

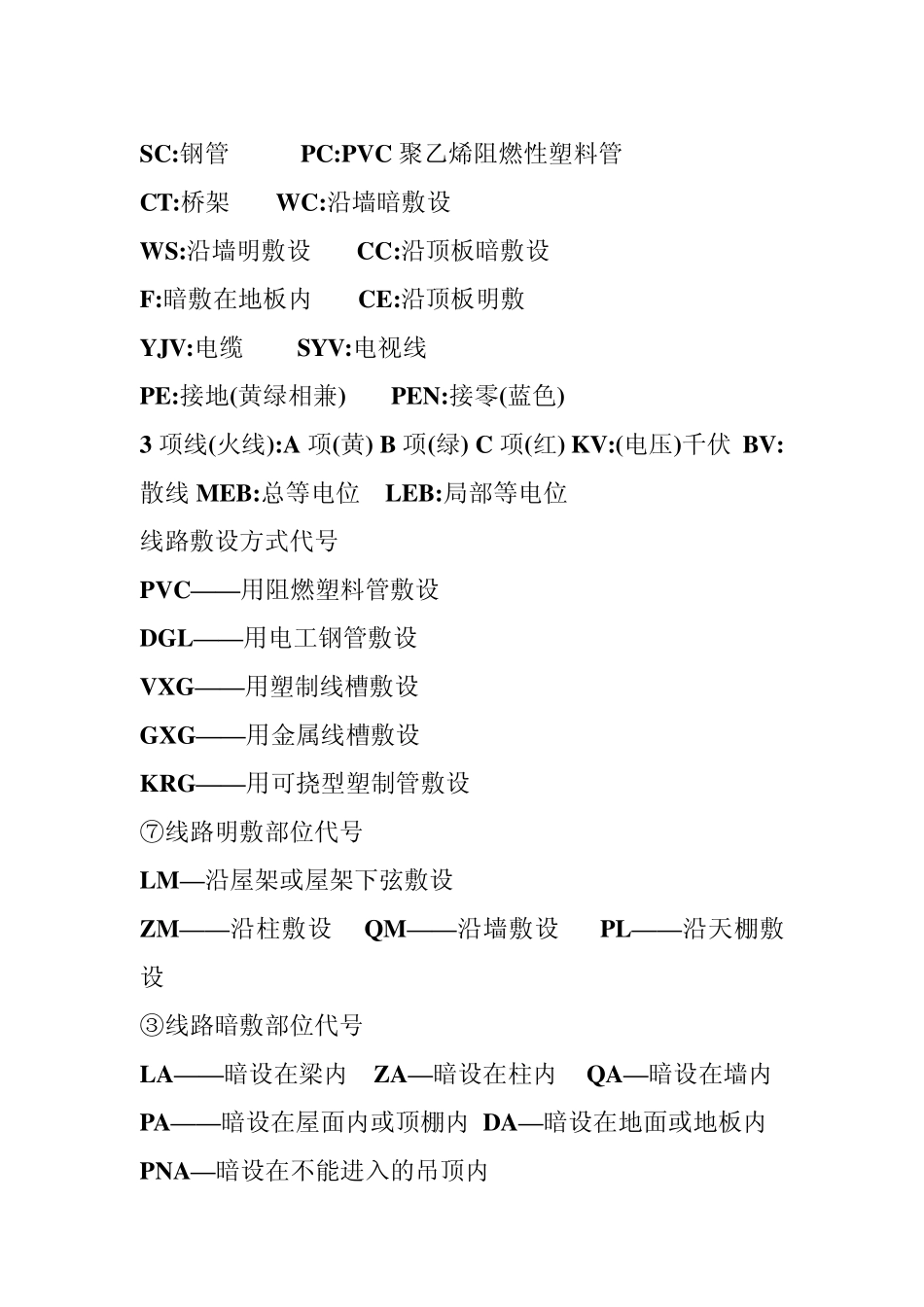

SC:钢管 PC:PVC 聚乙烯阻燃性塑料管 CT:桥架 WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板内 CE:沿顶板明敷 YJV:电缆 SYV:电视线 PE:接地(黄绿相兼) PEN:接零(蓝色) 3 项线(火线):A 项(黄) B 项(绿) C 项(红) KV:(电压)千伏 BV:散线MEB:总等电位 LEB:局部等电位 线路敷设方式代号 PVC——用阻燃塑料管敷设 DGL——用电工钢管敷设 VXG——用塑制线槽敷设 GXG——用金属线槽敷设 KRG——用可挠型塑制管敷设 ⑦线路明敷部位代号 LM—沿屋架或屋架下弦敷设 ZM——沿柱敷设 QM——沿墙敷设 PL——沿天棚敷设 ③线路暗敷部位代号 LA——暗设在梁内 ZA—暗设在柱内 QA—暗设在墙内 PA——暗设在屋面内或顶棚内 DA—暗设在地面或地板内 PNA—暗设在不能进入的吊顶内 ④照明灯具安装方式代号 D——吸顶式 L——链吊式 G———管吊式 B——壁装式 R———嵌入式 BR———墙壁内安装 (4)设备标注方法’ ⑦配电线路的标注方法 a——b(c×d)e——f 其中:a--回路编号 b--导线型号 c--导线根数 d--导线截面 e--敷设方式及穿管管径 f--敷设部位 表示 2 根导线 表示 3 根导线 表示 n 根导线 ⑦照明灯具标注方法 一般标注方法: 灯具吸顶安装标注方法: 其中:a--灯数 b--型号或编号 c--每盏照明灯具的灯泡个数 d--灯泡容量,W e--灯泡安装高度, m f--安装方式 L--光源种类,白炽灯或荧光灯 一、 室内电气工程的组成:指供电和用电工程 外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程(消防报警|广播、电话|闭路电视、互联网等) 二、 室内电气施工图的作用、组成、特点 1、 图纸的作用:说明电气工程的构成和功能,描述电气 工程的工作原理,提供安装技术数据和使用维护的依据。 2、 图纸的组成:设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。 3、 图纸的特点: 各种装置或设备中的元部件都不按比例绘制它们的外形尺寸,而是用图形符号表示,同时用文字符号、安装代号来说明电气装置和线路的安装位置、相互关系和敷设方法。 三、 室内配电线路的表示方法 1、 电气照明线路在平面图中采用线条和文字标注相结合的方法,表示出线路的走向、用途、编号、导线的型号、根数、规格及线路的敷设方式和敷设部位。 2、 线路配线方式及代号(斜线后为英文字母代码):...
