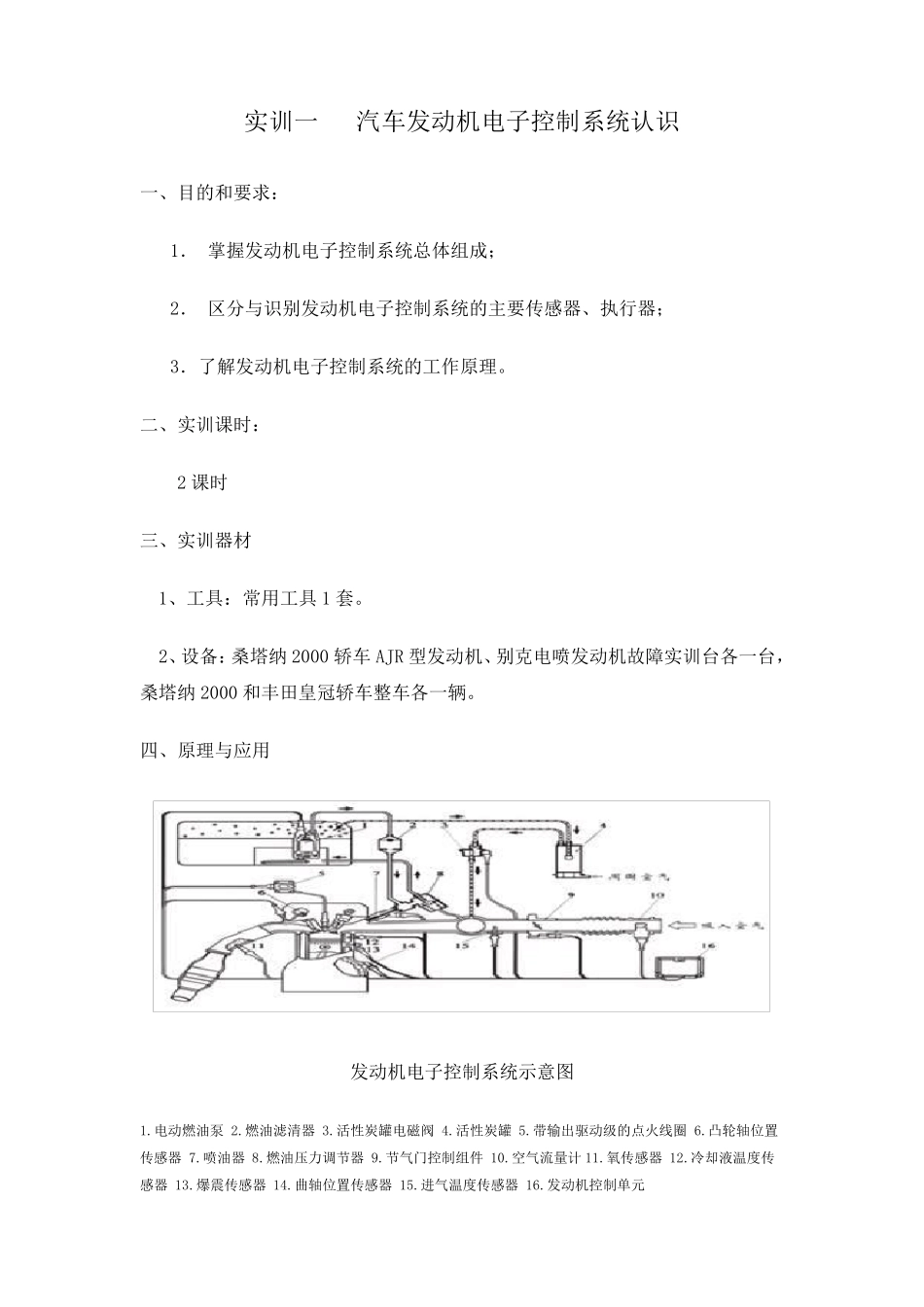

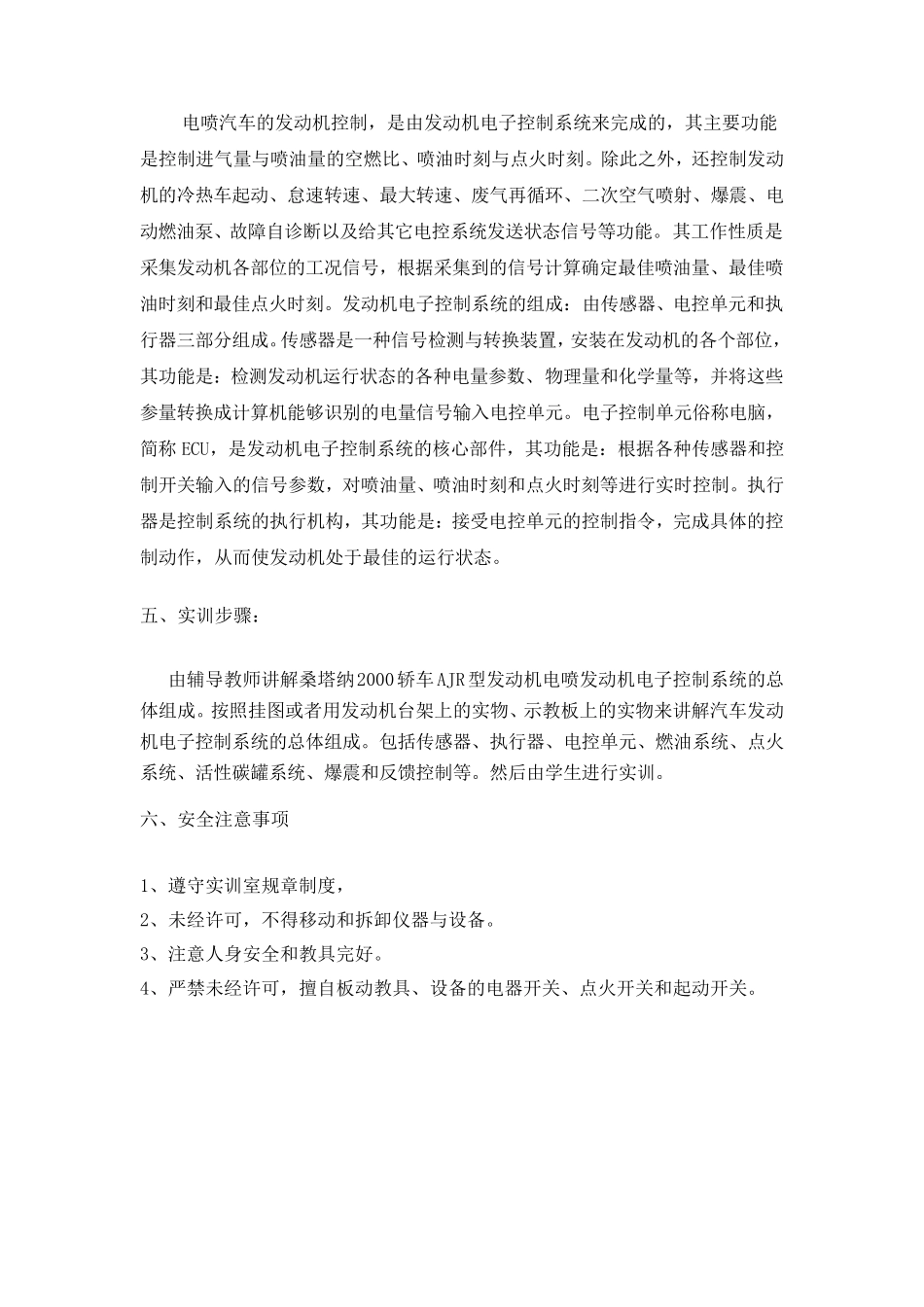

实训一 汽车发动机电子控制系统认识 一、目的和要求： 1． 掌握发动机电子控制系统总体组成； 2． 区分与识别发动机电子控制系统的主要传感器、执行器； 3．了解发动机电子控制系统的工作原理。 二、实训课时： 2 课时 三、实训器材 1、工具：常用工具 1 套。 2、设备：桑塔纳 2000 轿车AJR 型发动机、别克电喷发动机故障实训台各一台，桑塔纳 2000 和丰田皇冠轿车整车各一辆。 四、原理与应用 发动机电子控制系统示意图 1.电动燃油泵 2.燃油滤清器 3.活性炭罐电磁阀 4.活性炭罐 5.带输出驱动级的点火线圈 6.凸轮轴位置传感器 7.喷油器 8.燃油压力调节器 9.节气门控制组件 10.空气流量计 11.氧传感器 12.冷却液温度传感器 13.爆震传感器 14.曲轴位置传感器 15.进气温度传感器 16.发动机控制单元 桑塔纳2000 轿车AJR 型发动机控制系统的主要组成部件 桑塔纳2000 轿车AJR 型发动机控制系统的主要组成部件 1）、传感器认识的顺序： 1、空气流量计；2、节气门定位计与节气门电位计；3、进气温度传感器；4、霍尔传感器；5、冷却液温度传感器；6、曲轴位置传感器；7、爆震传感器；8、辅助信号（车速信号和空调器开关信号）； 9、氧传感器 2）执行器认识的顺序：1、电动燃油泵；2、碳罐电磁阀；3、喷油器；4、带输出驱动级的点火模块；5、辅助控制（氧传感器加热器、空调电磁离合器）；6、节气门控制组件（怠速阀）。 2、起动桑塔纳2000 轿车AJR 型发动机发动机实训台、别克电喷发动机故障实训台或整车，结合实物，让学生现场观察各传感器与执行器的工作情况。 电喷汽车的发动机控制，是由发动机电子控制系统来完成的，其主要功能是控制进气量与喷油量的空燃比、喷油时刻与点火时刻。除此之外，还控制发动机的冷热车起动、怠速转速、最大转速、废气再循环、二次空气喷射、爆震、电动燃油泵、故障自诊断以及给其它电控系统发送状态信号等功能。其工作性质是采集发动机各部位的工况信号，根据采集到的信号计算确定最佳喷油量、最佳喷油时刻和最佳点火时刻。发动机电子控制系统的组成：由传感器、电控单元和执行器三部分组成。传感器是一种信号检测与转换装置，安装在发动机的各个部位，其功能是：检测发动机运行状态的各种电量参数、物理量和化学量等，并将这些参量转换成计算机能够识别的电量信号输入电控单元。电子控制单元俗称电脑，简称ECU，是发动机电子控制系统的核心部件，其功能是：根据各种传...
