钢筋 配筋图识图VIP专享

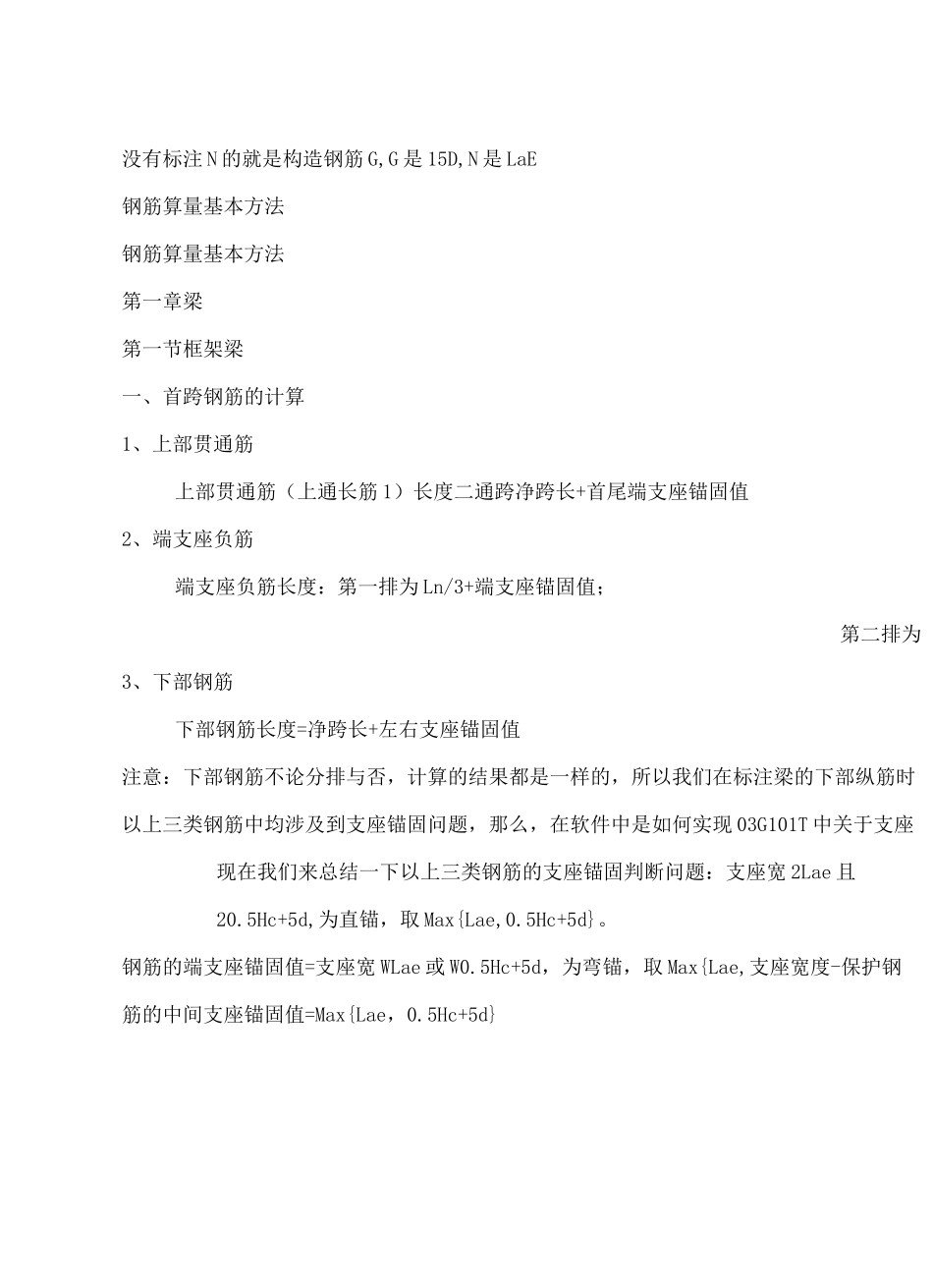

巾 10@100/200巾 10@100/200巾 8@100(4)/150表示两根① 20 的钢筋，通长布置，用于双肢箍。2①22+(4①12)表示 2022 为通长，4 巾 12 架立筋，用于六肢箍。60254/2表示上部钢筋上排为 4①25，下排为 2①25。2①22+2①22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。三、梁腰中钢筋表示方法：G2G12表示梁两侧的构造钢筋，每侧一根巾 12。G4C14表示梁两侧的构造钢筋，每侧两根① 14。N2C22表示梁两侧的抗扭钢筋，每侧一根① 22。N4C18表示梁两侧的抗扭钢筋，每侧两根① 18。表示箍筋为巾 10，加密区间距 100，非加密区间距 200，全表示箍筋为巾 10，加密区间距100，非加密区间距 200，全表示箍筋为巾 8,加密区间距 100,四肢箍，非加密区间距 15⑴3①22, 3①20表示上部钢筋为 3①22,下部钢筋为 3①20。⑵ 2 巾 12,3①18表示上部钢筋为 2 巾 12,下部钢筋为 3①18。⑶ 4①25,4①25表示上部钢筋为 4①25,下部钢筋为 4①25。⑷ 3①25,5①25表示上部钢筋为 3①25,下部钢筋为 5①25。」、 、梁上部钢筋表示方法：（标在梁上支座处）钢筋识图入门、箍筋表示方法：巾 8@200(2)表示箍筋为巾 8,间距为 200,双肢箍。、梁上主筋和梁下主筋同时表示方法：⑴ 2020402520254025四、梁下部钢筋表示方法：(标在梁的下部)⑴4①25 表示只有一排主筋，4①25 全部伸入支座内。⑵6①252/4 表示有两排钢筋，上排筋为 2025，下排筋 4①25。⑶6025(-2)/4 表示有两排钢筋，上排筋为 2025，不伸入支座，下排筋 4⑷2025+3①22(-3)/5025 表示有两排筋，上排筋为 5 根。2①25 伸入支座，3五、标注示例：KL7(3)300X700Y500X250巾 10@100/200(2)2025N4018(-0.100)402560254/260254/260254/2300X700N4G10KL7(3)300X700表示框架梁 7，有三跨，断面宽 300，高 700。Y500X250表示梁下加腋，宽 500，高 250。N4018表示梁腰中抗扭钢筋。巾 10@100/200(2)2025 表示箍筋和架立筋。-0.100表示梁上皮标高。N2B12 指梁的两个侧面共配 2 根 12 的受扭纵向筋(腰筋)，每侧各配一根.G2B12 指梁的两个侧面共配置 2 根 12 的纵向构造筋(腰筋)，每侧各配一根.N 是受扭筋的意思，G 是构造筋的意思!没有标注 N 的就是构造钢筋 G,G 是 15D,N 是 LaE钢筋算量基本方法钢筋算量基本方法第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋 1）长度二通跨净跨长+首尾端支座锚固值2、端支座...
