落地外脚手架计算书

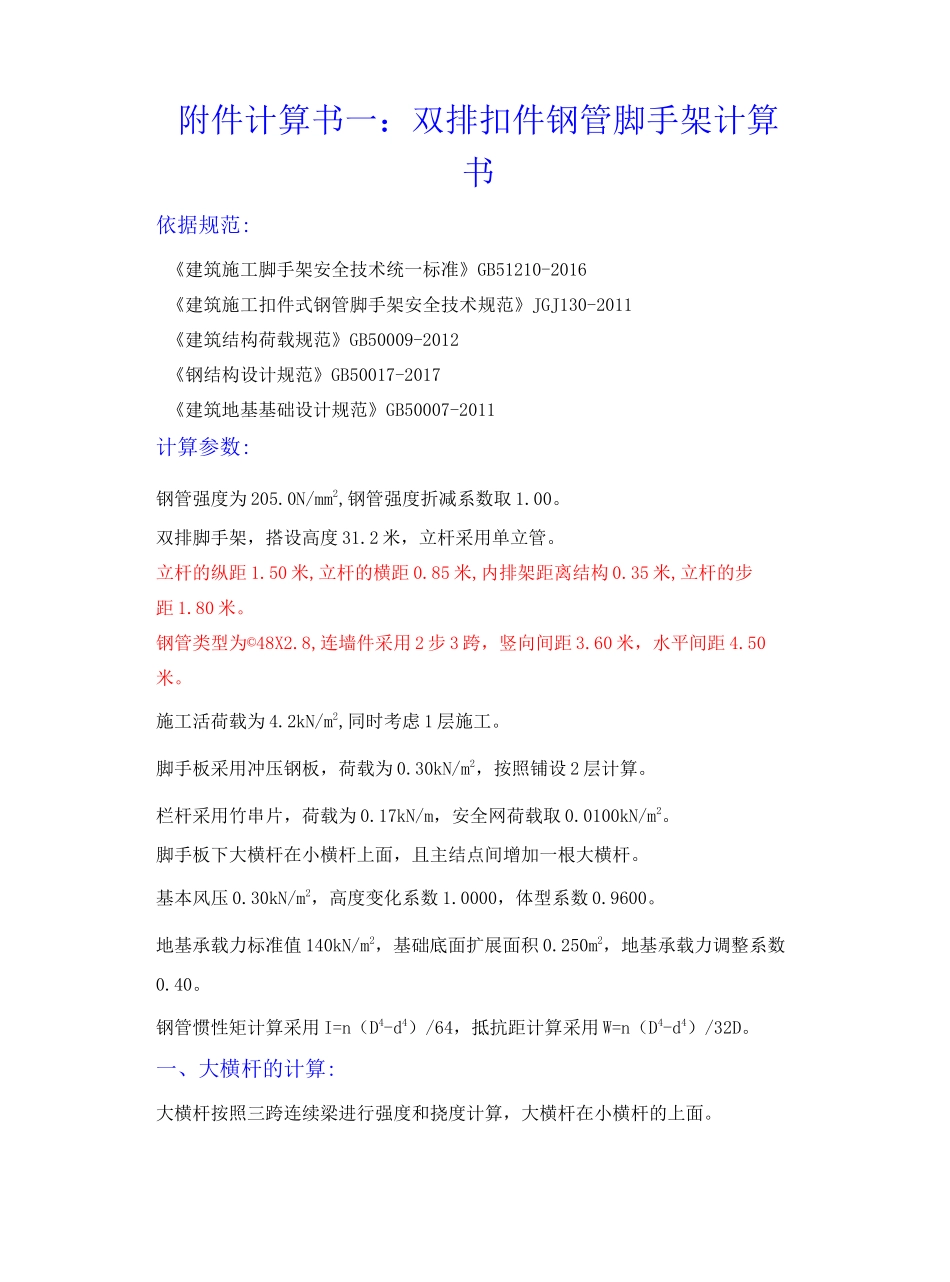

附件计算书一：双排扣件钢管脚手架计算书依据规范:《建筑施工脚手架安全技术统一标准》GB51210-2016《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2017《建筑地基基础设计规范》GB50007-2011计算参数:钢管强度为 205.0N/mm2,钢管强度折减系数取 1.00。双排脚手架，搭设高度 31.2 米，立杆采用单立管。立杆的纵距 1.50 米,立杆的横距 0.85 米,内排架距离结构 0.35 米,立杆的步距 1.80 米。钢管类型为©48X2.8,连墙件采用 2 步 3 跨，竖向间距 3.60 米，水平间距 4.50米。施工活荷载为 4.2kN/m2,同时考虑 1 层施工。脚手板采用冲压钢板，荷载为 0.30kN/m2，按照铺设 2 层计算。栏杆采用竹串片，荷载为 0.17kN/m，安全网荷载取 0.0100kN/m2。脚手板下大横杆在小横杆上面，且主结点间增加一根大横杆。基本风压 0.30kN/m2，高度变化系数 1.0000，体型系数 0.9600。地基承载力标准值 140kN/m2，基础底面扩展面积 0.250m2，地基承载力调整系数0.40。钢管惯性矩计算采用 I=n（D4-d4）/64，抵抗距计算采用 W=n（D4-d4）/32D。一、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。E2nn~~~~~nn~~~~~1按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。1. 均布荷载值计算大横杆的自重标准值P1=C.C36kN/m脚手板的荷载标准值P2=C.3CCXC.85C/2=C.128kN/m2活荷载标准值Q=4.16CXC.85C/2=1.768kN/m静荷载的计算值q1=1.2XC.C36+1.2XC.128=C.196kN/m活荷载的计算值q2=1.4X1.768=2.475kN/m2大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)2. 抗弯强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下:%Mg 尸十 Og/跨中最大弯矩为M]=(0.08X0.196+0.10X2.475)X1.50C2=0.592kN.m支座最大弯矩计算公式如下:加沁=-0.10^2-0.117^/2支座最大弯矩为M2=-(0.10X0.196+0.117X2.475)X1.50C2=-0.696kN.m2我们选择支座弯矩和跨中弯矩的最大值进行强度验算：。二 Y0M/W=1.000X0.696X106/4247.0=163.787N/mm2大横杆的计算强度小于 205.0N/mm2,满足要求！大横杆计算荷载组合简图(支座最大弯3. 挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下:静荷载标准值 q1=0.036+0.128=0.163kN/m活荷载标准值 q2=1.768kN/m三跨连续梁均布荷载作用下的最大挠度V=(0.677X0.163+0....
