河床式取水构筑物

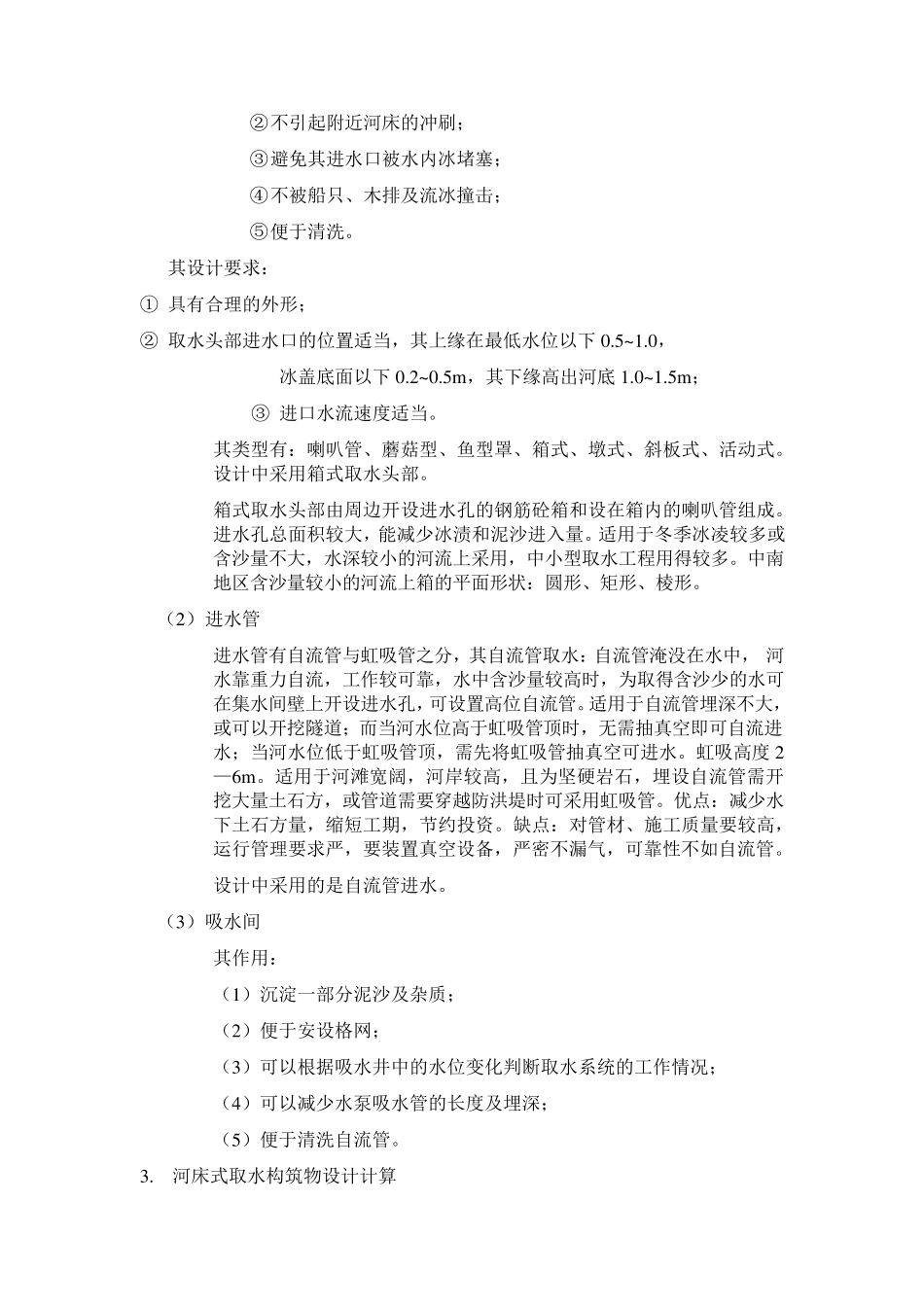

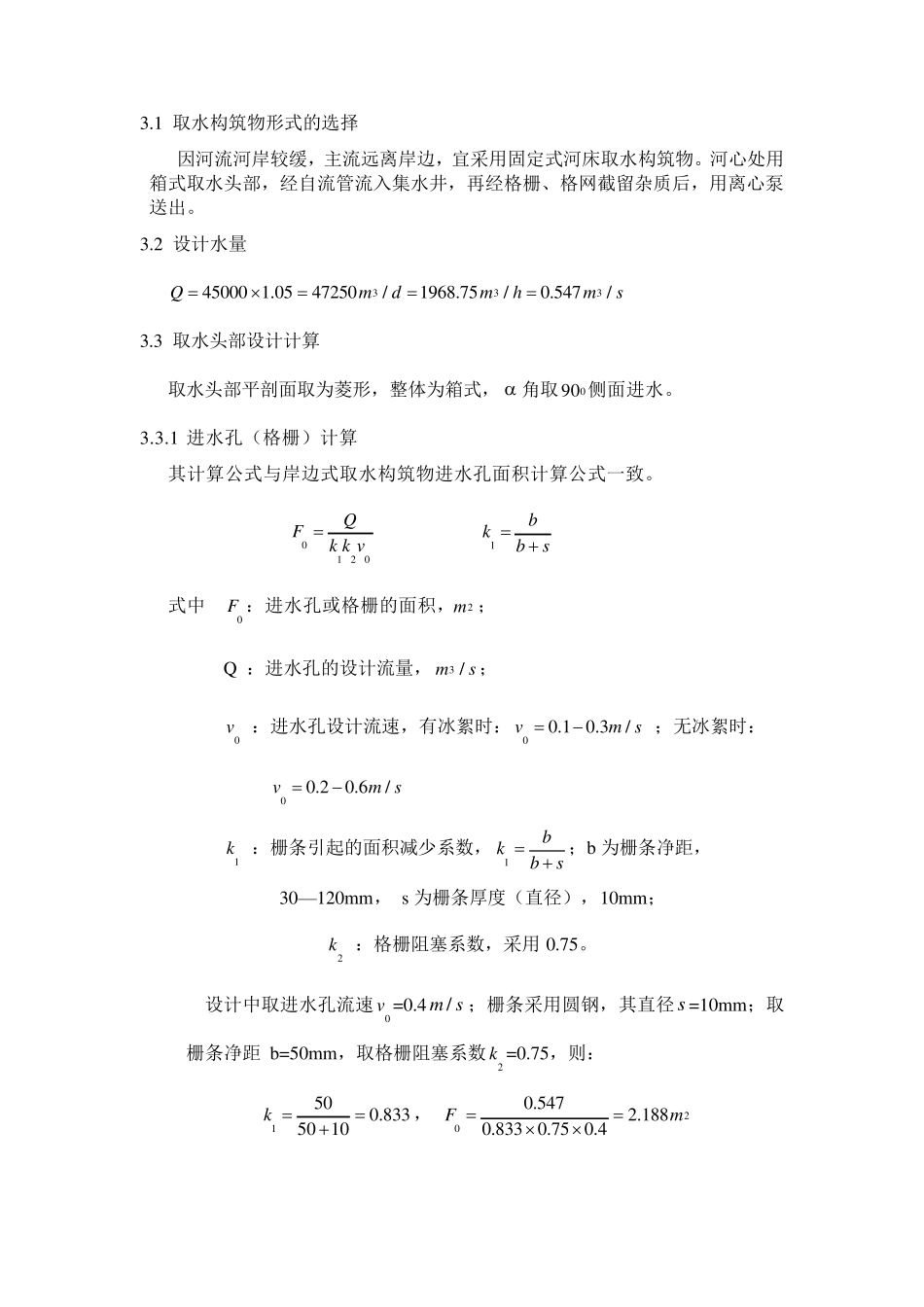

1. 工程资料 1.1 河流自然条件 （1）河流水位 取P=1 %的设计洪水位为35.40m ，取水保证率为97%的设计最低水位 为20.50m 。 （2）河流流量 最大流量：27000 3 /ms 最小流量：320 3 /ms。 （3）河流流速 最大流速：2．48 /m s； 最小流速：0．32 /m s。 （4）含砂量 最大含砂量：0.473kg / m ； 最小含砂量；00153kg / m 。 （5）水中其他悬浮物有一定效量的水草及青苔，无冰絮。 （6）河流主流及河床情况 河流岸坡平缓，主流离岸边约90m 处，最小水深为3.80m 。 （7）水泵所需扬程26m 。 1.2 设计任务 设计一座河床式取水构筑物，，采用箱式取水头部，自流管进水。计算书一份，图纸两张，包括取水头部平面图与剖面图，泵房平面布置图。 2 河床式取水构筑物简介 河床式取水构筑物适用于河床稳定，岸坡平缓，主流离岸较远，岸边水深不够或水质不好，而河中具有足够水深或较好水质时。其构成是：取水头部、进水管、吸水间和泵站。 （1） 取水头部 其要求是： ① 避免吸入泥沙； ② 不 引 起 附 近 河 床 的 冲 刷 ； ③ 避 免 其 进 水 口 被 水 内 冰 堵 塞 ； ④ 不 被 船 只 、 木 排 及 流 冰 撞 击 ； ⑤ 便 于 清 洗 。 其 设 计 要 求 ： ① 具 有 合 理 的 外 形 ； ② 取 水 头 部 进 水 口 的 位 置 适 当 ， 其 上 缘 在 最 低 水 位 以 下 0.5~1.0， 冰 盖 底 面 以 下 0.2~0.5m， 其 下 缘 高 出 河 底 1.0~1.5m； ③ 进 口 水 流 速 度 适 当 。 其 类 型 有 ： 喇 叭 管 、 蘑 菇 型 、 鱼 型 罩 、 箱 式 、 墩 式 、 斜 板 式 、 活 动 式 。设 计 中 采 用 箱 式 取 水 头 部 。 箱 式 取 水 头 部 由 周 边 开 设 进 水 孔 的 钢 筋 砼 箱 和 设 在 箱 内 的 喇 叭 管 组 成 。进 水 孔 总 面 积 较 大 ， 能 减 少 冰 渍 和 泥 沙 进 入 量 。 适 用 于 冬 季 冰 凌 较 多 或含 沙 量 不 大 ， 水 深 较 小 的 河 流 上 采 用 ， 中 小 型 取 水 工 程 用 得 较 多 。 中 南地区含 沙 量 较 小 的 河 流 上 箱 的 平面 形 状： 圆形 、 矩形 、 棱形 。 （2） 进 水 管 进 水 管 有 自...
