油机基础知识介绍

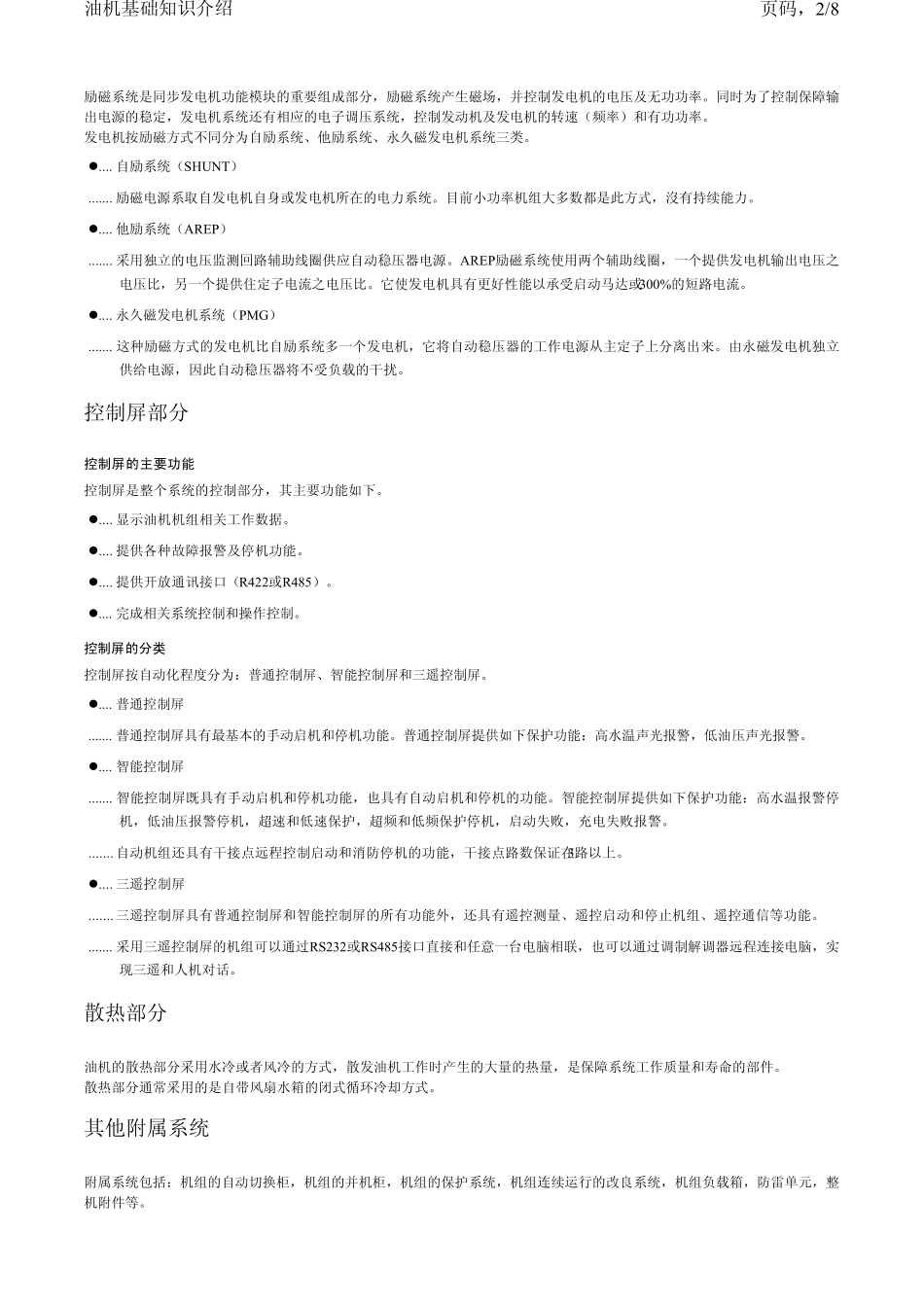

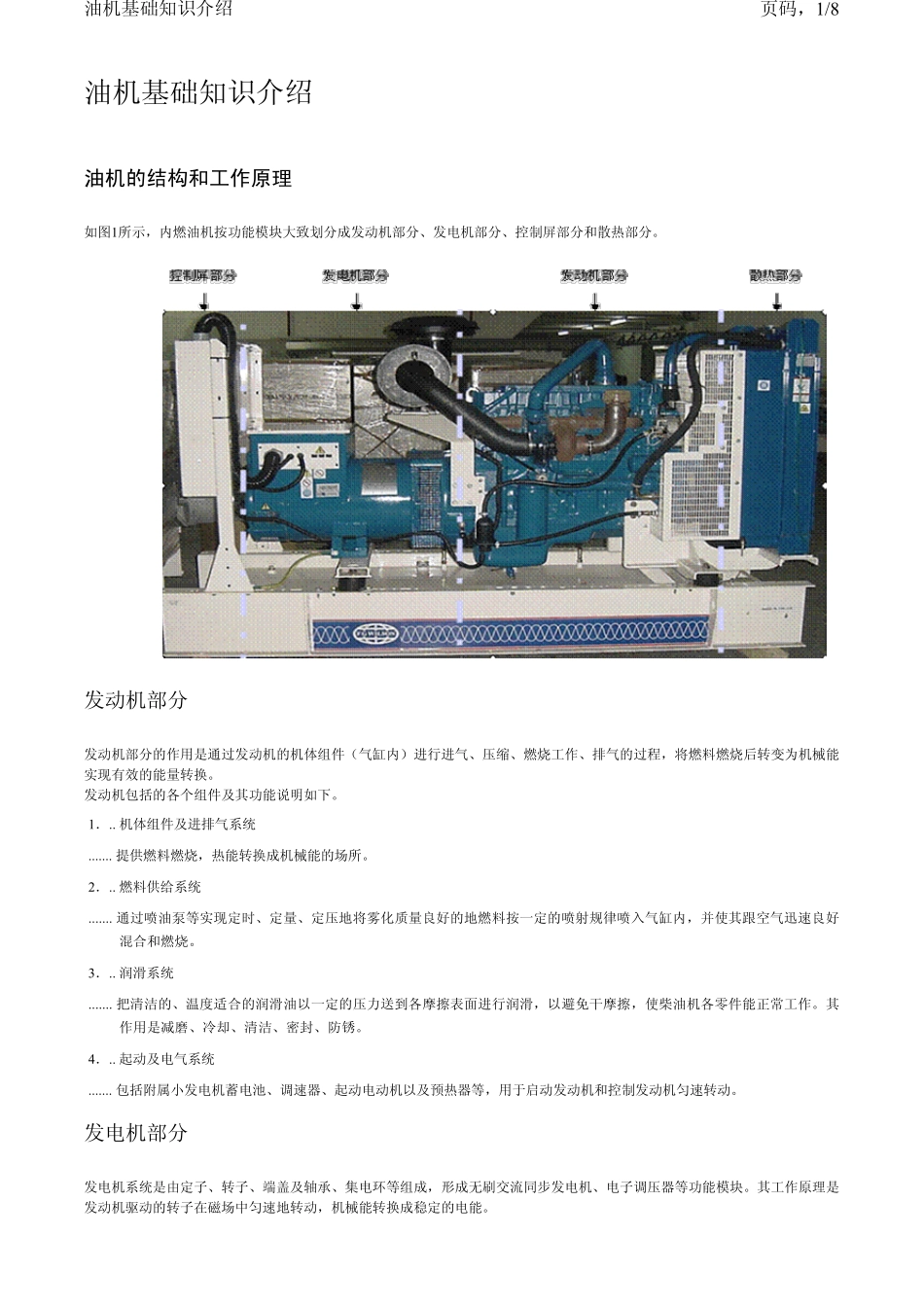

油机基础知识介绍 油机的结构和工作原理 如图1所示，内燃油机按功能模块大致划分成发动机部分、发电机部分、控制屏部分和散热部分。 图1 油机系统结构示意图 发动机部分 发动机部分的作用是通过发动机的机体组件（气缸内）进行进气、压缩、燃烧工作、排气的过程，将燃料燃烧后转变为机械能实现有效的能量转换。 发动机包括的各个组件及其功能说明如下。 1．.. 机体组件及进排气系统 ....... 提供燃料燃烧，热能转换成机械能的场所。 2．.. 燃料供给系统 ....... 通过喷油泵等实现定时、定量、定压地将雾化质量良好的地燃料按一定的喷射规律喷入气缸内，并使其跟空气迅速良好混合和燃烧。 3．.. 润滑系统 ....... 把清洁的、温度适合的润滑油以一定的压力送到各摩擦表面进行润滑，以避免干摩擦，使柴油机各零件能正常工作。其作用是减磨、冷却、清洁、密封、防锈。 4．.. 起动及电气系统 ....... 包括附属小发电机蓄电池、调速器、起动电动机以及预热器等，用于启动发动机和控制发动机匀速转动。 发电机部分 发电机系统是由定子、转子、端盖及轴承、集电环等组成，形成无刷交流同步发电机、电子调压器等功能模块。其工作原理是发动机驱动的转子在磁场中匀速地转动，机械能转换成稳定的电能。 页码，1/8油机基础知识介绍励磁系统是同步发电机功能模块的重要组成部分，励磁系统产生磁场，并控制发电机的电压及无功功率。同时为了控制保障输出电源的稳定，发电机系统还有相应的电子调压系统，控制发动机及发电机的转速（频率）和有功功率。 发电机按励磁方式不同分为自励系统、他励系统、永久磁发电机系统三类。 z.... 自励系统（SHUNT） ....... 励磁电源系取自发电机自身或发电机所在的电力系统。目前小功率机组大多数都是此方式，沒有持续能力。 z.... 他励系统（AREP） ....... 采用独立的电压监测回路辅助线圈供应自动稳压器电源。AREP励磁系统使用两个辅助线圈，一个提供发电机输出电压之电压比，另一个提供住定子电流之电压比。它使发电机具有更好性能以承受启动马达或300%的短路电流。 z.... 永久磁发电机系统（PMG） ....... 这种励磁方式的发电机比自励系统多一个发电机，它将自动稳压器的工作电源从主定子上分离出来。由永磁发电机独立供给电源，因此自动稳压器将不受负载的干扰。 控制屏部分 控制屏的主要功能 控制屏是整个系统的控制部分，其主要功能如下。 z.... 显示油机机组相关工作数据...
