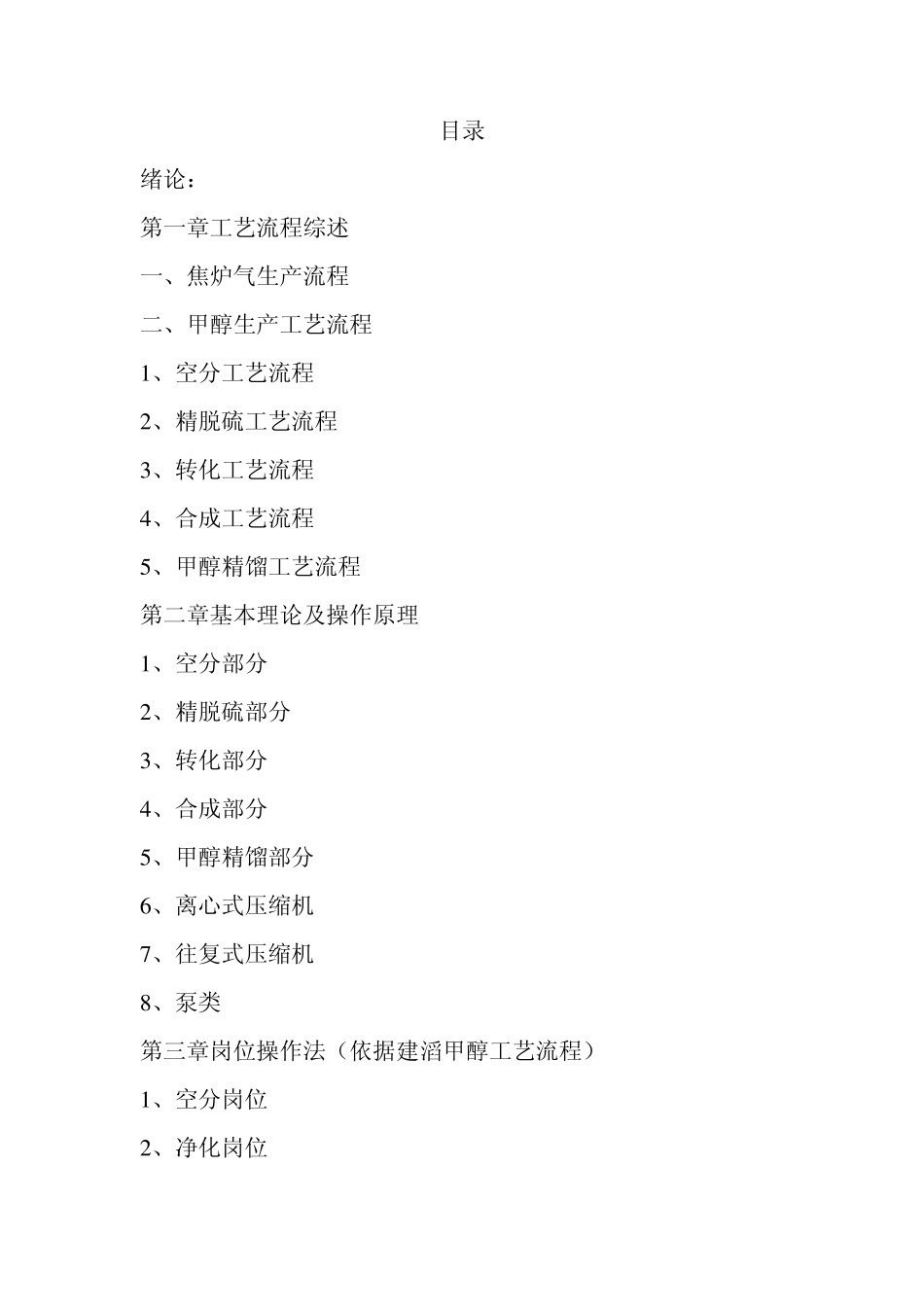

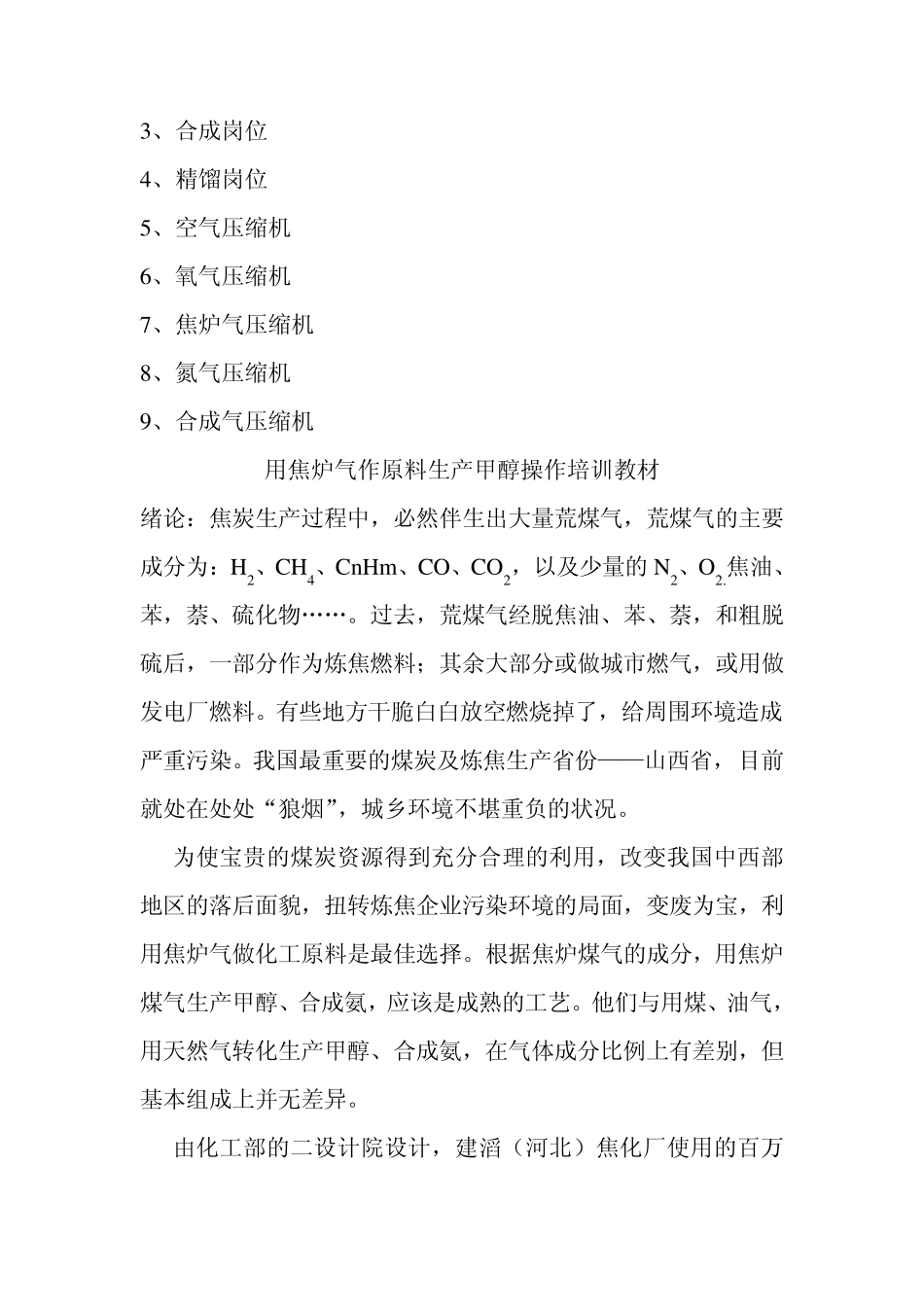

目录 绪论: 第一章工艺流程综述 一、焦炉气生产流程 二、甲醇生产工艺流程 1 、空分工艺流程 2 、精脱硫工艺流程 3 、转化工艺流程 4 、合成工艺流程 5 、甲醇精馏工艺流程 第二章基本理论及操作原理 1 、空分部分 2 、精脱硫部分 3 、转化部分 4 、合成部分 5 、甲醇精馏部分 6 、离心式压缩机 7 、往复式压缩机 8 、泵类 第三章岗位操作法(依据建滔甲醇工艺流程) 1 、空分岗位 2 、净化岗位 3、合成岗位 4、精馏岗位 5、空气压缩机 6、氧气压缩机 7、焦炉气压缩机 8、氮气压缩机 9、合成气压缩机 用焦炉气作原料生产甲醇操作培训教材 绪论:焦炭生产过程中,必然伴生出大量荒煤气,荒煤气的主要成分为:H2、CH4、CnHm、CO、CO2,以及少量的N2、O2.焦油、苯,萘、硫化物„„。过去,荒煤气经脱焦油、苯、萘,和粗脱硫后,一部分作为炼焦燃料;其余大部分或做城市燃气,或用做发电厂燃料。有些地方干脆白白放空燃烧掉了,给周围环境造成严重污染。我国最重要的煤炭及炼焦生产省份——山西省,目前就处在处处“狼烟”,城乡环境不堪重负的状况。 为使宝贵的煤炭资源得到充分合理的利用,改变我国中西部地区的落后面貌,扭转炼焦企业污染环境的局面,变废为宝,利用焦炉气做化工原料是最佳选择。根据焦炉煤气的成分,用焦炉煤气生产甲醇、合成氨,应该是成熟的工艺。他们与用煤、油气,用天然气转化生产甲醇、合成氨,在气体成分比例上有差别,但基本组成上并无差异。 由化工部的二设计院设计,建滔(河北)焦化厂使用的百万吨、/年甲醇装置已为焦炉气综合利用探索出了成功经验。必将在全国各地兴建起一大批更为先进的企业,结出更加丰硕的成果。为适应迅速发展的焦炉气生产甲醇操作需要,培养系统综合性的人才,我们把工艺基本原理知识和操作经验教训相结合,汇编成下面的培训教材,并期待在今后的生产实践中不断补充完善。 第一章工艺流程综述 一、焦炉气生产流程 焦炉气生产流程是指焦炉气的生产、收集、再经过气液分离、洗涤,电捕除焦油,脱硫,除氨,洗脱笨等工序生产出合格焦炉气的工艺过程。、 按照一定的比例配合使用的煤在焦炉高温环境下转变成焦炭,同时释放出高温荒煤气,其中可用甲醇生产的大约240NM3气/吨焦。 荒煤气自上升管逸出,经氨水喷淋(化产车间送来),温度迅速从800℃左右降到约80℃,荒煤气中原来以气态存在的焦油、水份有很多被冷凝下来。荒煤气带着氨水、进入...
