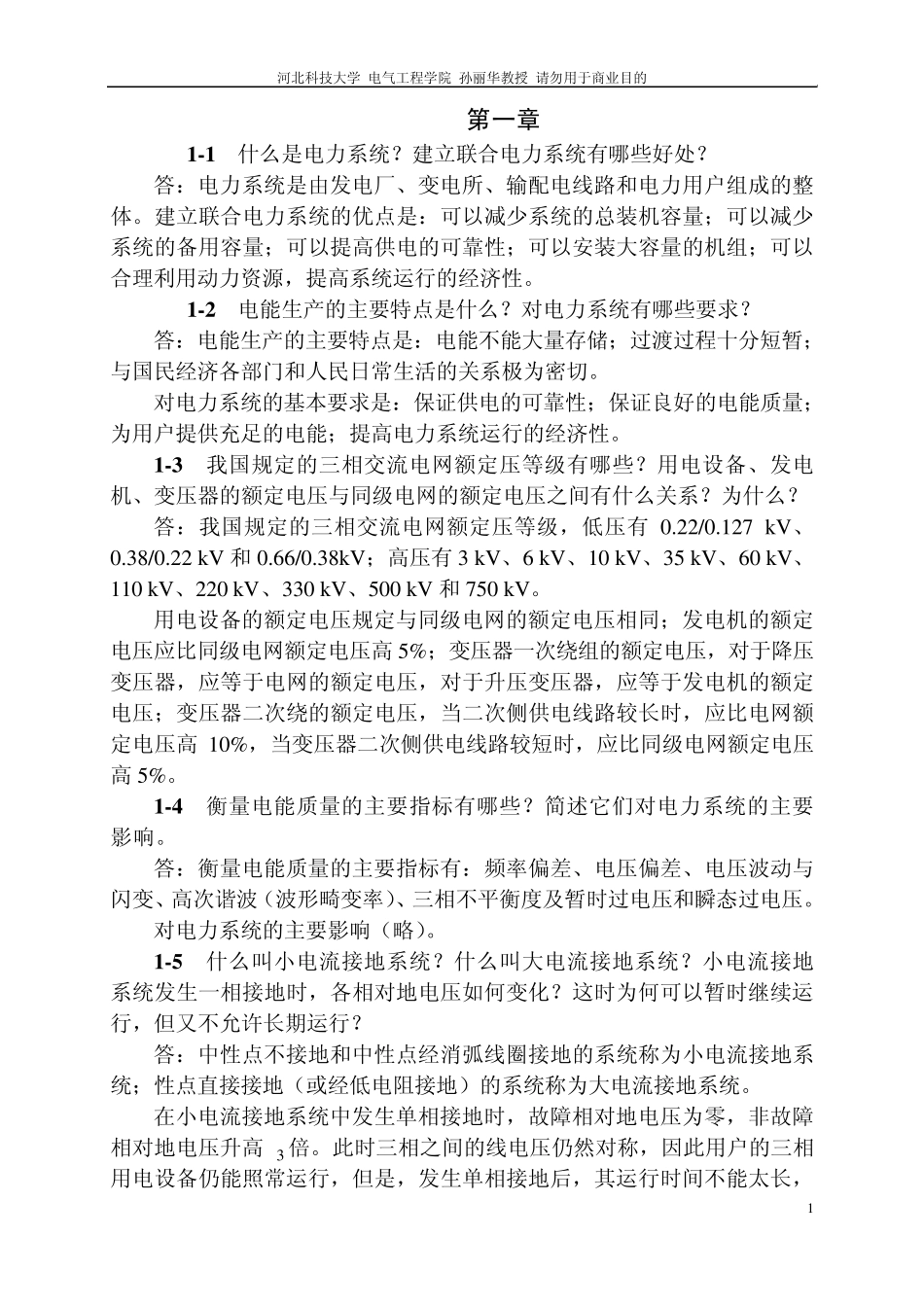

河北科技大学 电气工程学院 孙丽华教授 请勿用于商业目的 1 第一章 1 -1 什么是电力系统?建立联合电力系统有哪些好处? 答:电力系统是由发电厂、变电所、输配电线路和电力用户组成的整体。建立联合电力系统的优点是:可以减少系统的总装机容量;可以减少系统的备用容量;可以提高供电的可靠性;可以安装大容量的机组;可以合理利用动力资源,提高系统运行的经济性。 1 -2 电能生产的主要特点是什么?对电力系统有哪些要求? 答:电能生产的主要特点是:电能不能大量存储;过渡过程十分短暂;与国民经济各部门和人民日常生活的关系极为密切。 对电力系统的基本要求是:保证供电的可靠性;保证良好的电能质量;为用户提供充足的电能;提高电力系统运行的经济性。 1 -3 我国规定的三相交流电网额定压等级有哪些?用电设备、发电机、变压器的额定电压与同级电网的额定电压之间有什么关系?为什么? 答:我国规定的三相交流电网额定压等级,低压有0.22/0.127 kV、0.38/0.22 kV 和 0.66/0.38kV;高压有3 kV、6 kV、10 kV、35 kV、60 kV、110 kV、220 kV、330 kV、500 kV 和 750 kV。 用电设备的额定电压规定与同级电网的额定电压相同;发电机的额定电压应比同级电网额定电压高 5%;变压器一次绕组的额定电压,对于降压变压器,应等于电网的额定电压,对于升压变压器,应等于发电机的额定电压;变压器二次绕的额定电压,当二次侧供电线路较长时,应比电网额定电压高 10%,当变压器二次侧供电线路较短时,应比同级电网额定电压高 5%。 1 -4 衡量电能质量的主要指标有哪些?简述它们对电力系统的主要影响。 答:衡量电能质量的主要指标有:频率偏差、电压偏差、电压波动与闪变、高次谐波(波形畸变率)、三相不平衡度及暂时过电压和瞬态过电压。 对电力系统的主要影响(略)。 1 -5 什么叫小电流接地系统?什么叫大电流接地系统?小电流接地系统发生一相接地时,各相对地电压如何变化?这时为何可以暂时继续运行,但又不允许长期运行? 答:中性点不接地和中性点经消弧线圈接地的系统称为小电流接地系统;性点直接接地(或经低电阻接地)的系统称为大电流接地系统。 在小电流接地系统中发生单相接地时,故障相对地电压为零,非故障相对地电压升高3 倍。此时三相之间的线电压仍然对称,因此用户的三相用电设备仍能照常运行,但是,发生单相接地后,其运行时间不能太长,河北科技大学 电气工程学院 孙丽...
