电力电子的MATLAB仿真

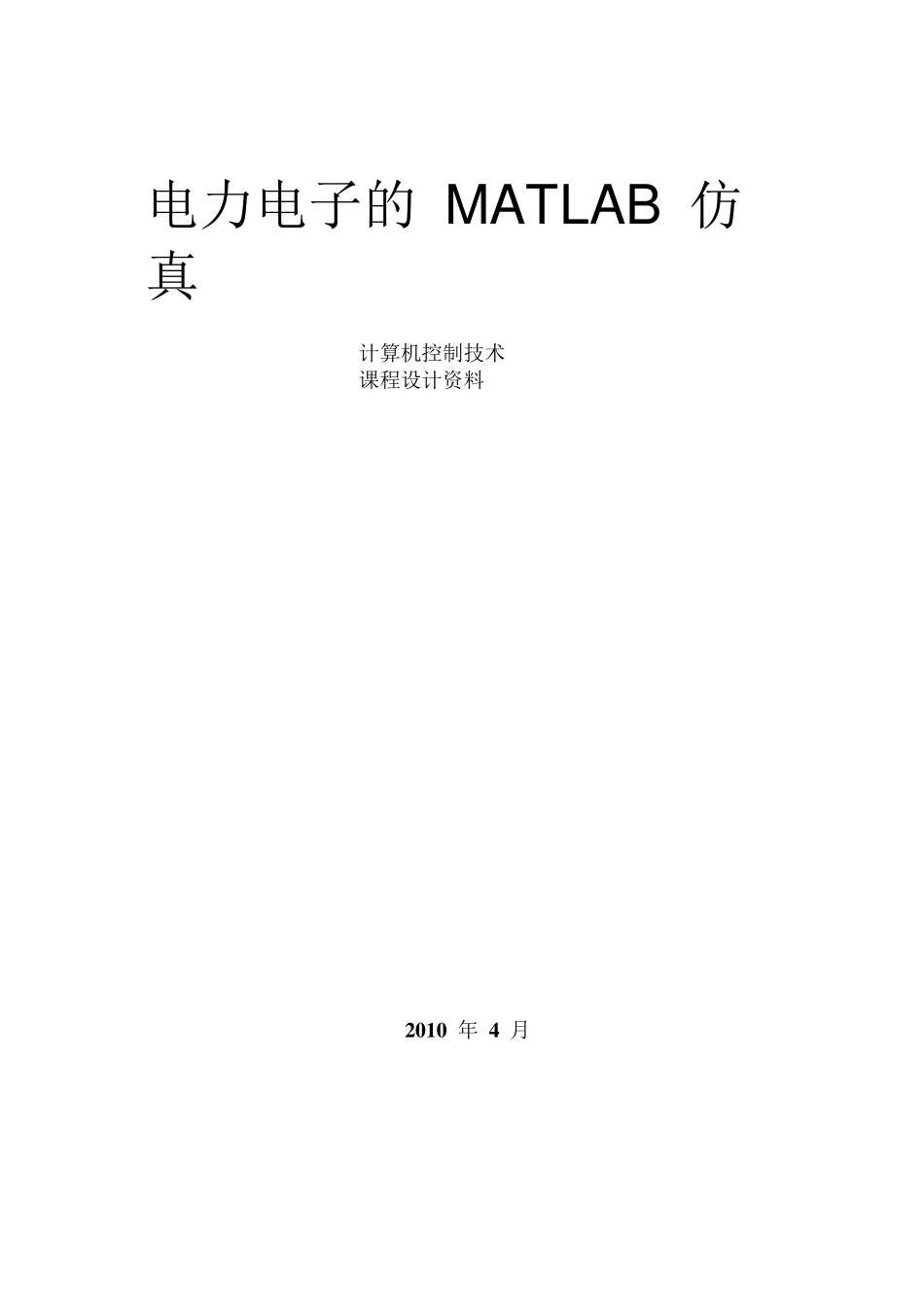

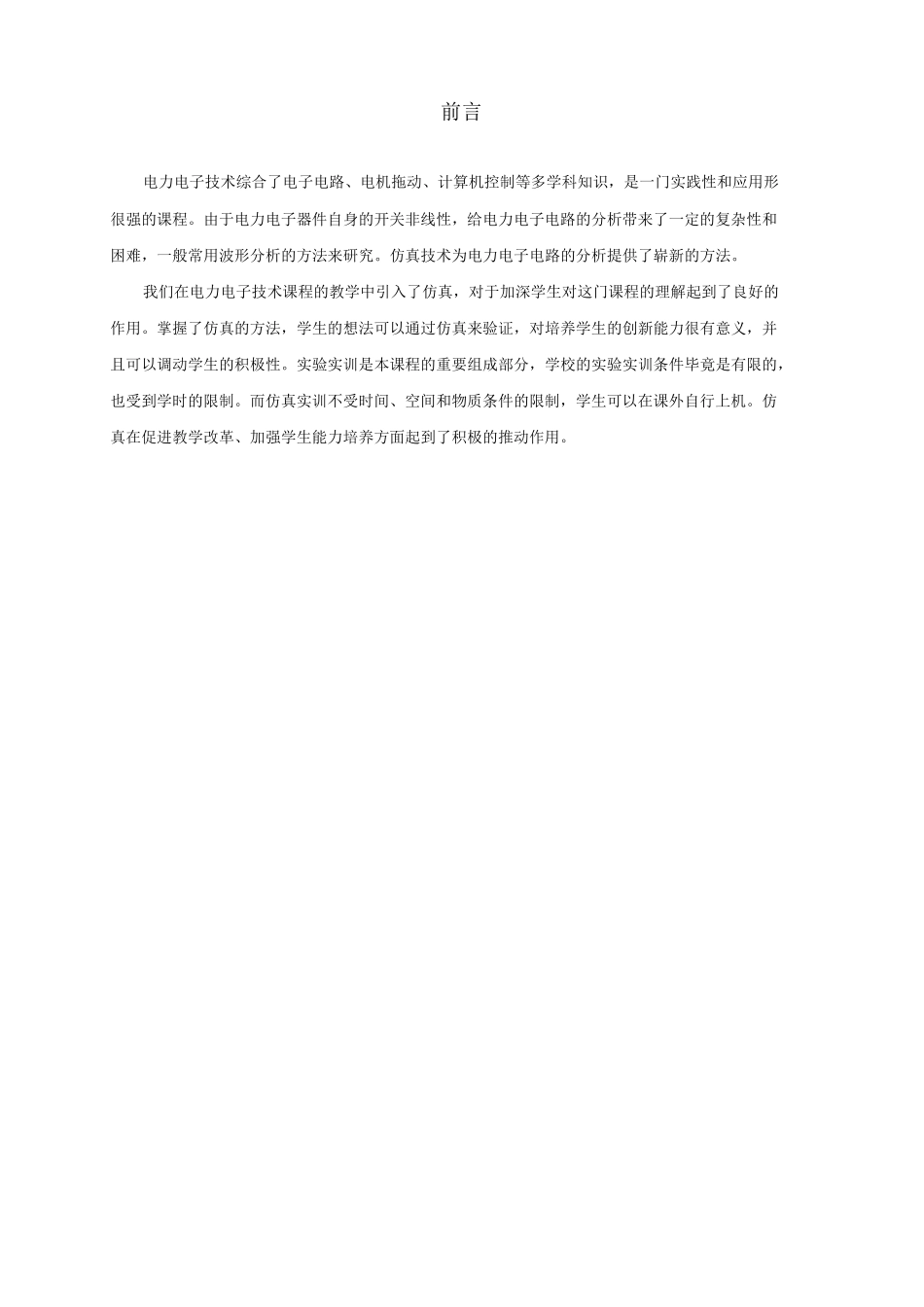

电力电子的 MATLAB 仿真 计算机控制技术 课程设计资料 2 0 1 0 年 4 月 前言 电力电子技术综合了电子电路、电机拖动、计算机控制等多学科知识，是一门实践性和应用形 很强的课程。由于电力电子器件自身的开关非线性，给电力电子电路的分析带来了一定的复杂性和 困难，一般常用波形分析的方法来研究。仿真技术为电力电子电路的分析提供了崭新的方法。 我们在电力电子技术课程的教学中引入了仿真，对于加深学生对这门课程的理解起到了良好的 作用。掌握了仿真的方法，学生的想法可以通过仿真来验证，对培养学生的创新能力很有意义，并 且可以调动学生的积极性。实验实训是本课程的重要组成部分，学校的实验实训条件毕竟是有限的， 也受到学时的限制。而仿真实训不受时间、空间和物质条件的限制，学生可以在课外自行上机。仿 真在促进教学改革、加强学生能力培养方面起到了积极的推动作用。 目录 第一章 MATLAB 基础1 1．1 MATLAB 介绍 1 1．2 MATLAB 的安装与启动 2 1．3 MATLAB 环境 3 第二章 MATLAB/Simulink/Power System 工具箱简介7 2．1 Simulink 工具箱简介7 2．2 Power System 工具箱简介10 2．3 Simulink/Power System 的模型窗口 13 2．4 Simulink/Power System 模块的基本操作17 第三章 电力电子电路仿真实训 21 实训一 单相半波可控整流电路仿真实训 21 实训二 单相桥式半控整流电路仿真实训 29 实训三 单相桥式全控整流电路仿真实训 35 实训四 单相桥式全控有源逆变电路仿真实训 42 实训五 单相交流调压电路仿真实训 45 实...
