电力系统分析复习题(包括答案)

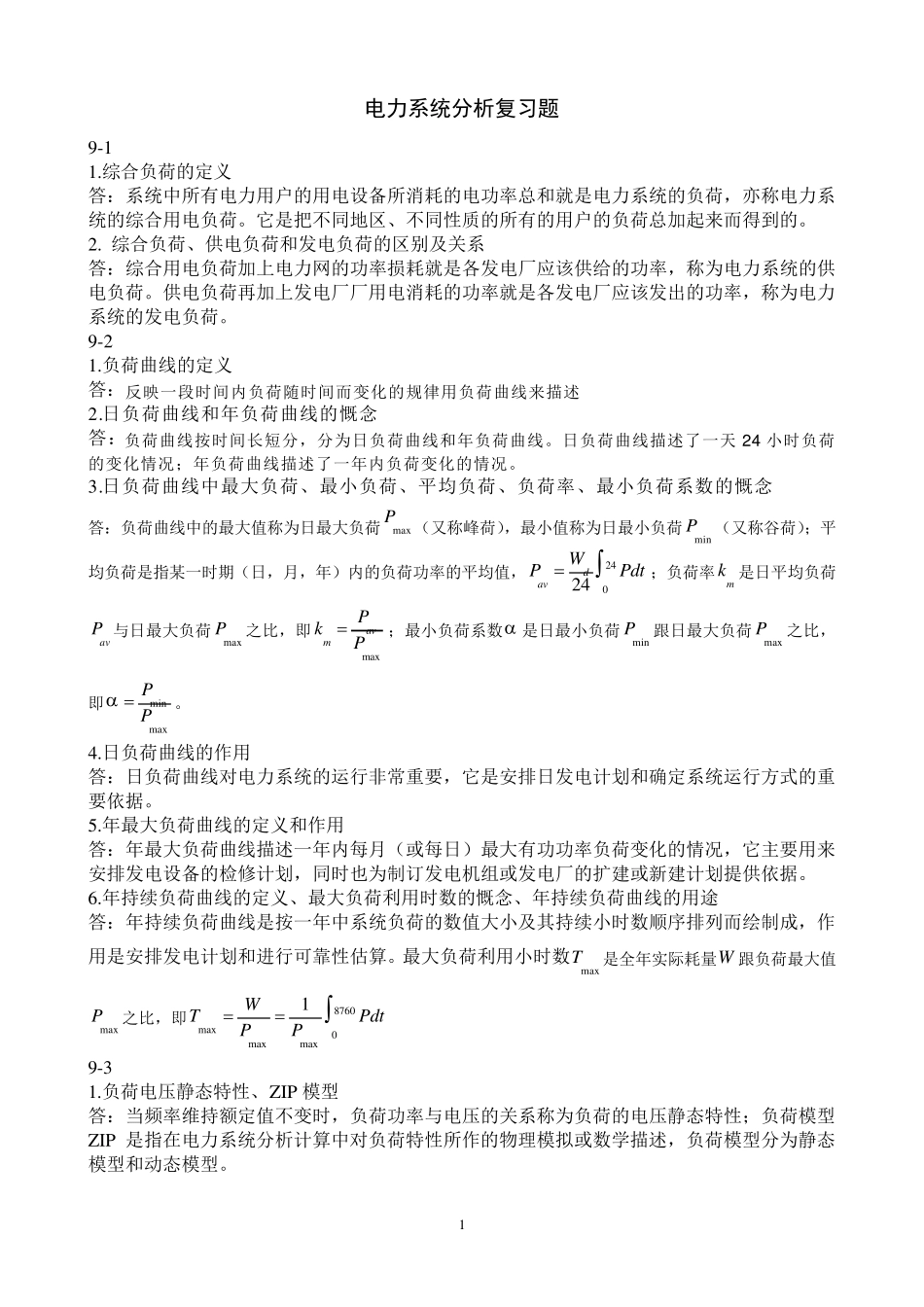

1 电力系统分析复习题 9-1 1.综合负荷的定义 答：系统中所有电力用户的用电设备所消耗的电功率总和就是电力系统的负荷，亦称电力系统的综合用电负荷。它是把不同地区、不同性质的所有的用户的负荷总加起来而得到的。 2. 综合负荷、供电负荷和发电负荷的区别及关系 答：综合用电负荷加上电力网的功率损耗就是各发电厂应该供给的功率，称为电力系统的供电负荷。供电负荷再加上发电厂厂用电消耗的功率就是各发电厂应该发出的功率，称为电力系统的发电负荷。 9-2 1.负荷曲线的定义 答：反映一段时间内负荷随时间而变化的规律用负荷曲线来描述 2.日负荷曲线和年负荷曲线的慨念 答：负荷曲线按时间长短分，分为日负荷曲线和年负荷曲线。日负荷曲线描述了一天 24 小时负荷的变化情况；年负荷曲线描述了一年内负荷变化的情况。 3.日负荷曲线中最大负荷、最小负荷、平均负荷、负荷率、最小负荷系数的慨念 答：负荷曲线中的最大值称为日最大负荷maxP（又称峰荷），最小值称为日最小负荷minP（又称谷荷）；平均负荷是指某一时期（日，月，年）内的负荷功率的平均值，24024davWPPdt；负荷率mk 是日平均负荷avP 与日最大负荷maxP之比，即maxavmPkP；最小负荷系数 是日最小负荷minP跟日最大负荷maxP之比，即minmaxPP 。 4.日负荷曲线的作用 答：日负荷曲线对电力系统的运行非常重要，它是安排日发电计划和确定系统运行方式的重要依据。 5.年最大负荷曲线的定义和作用 答：年最大负荷曲线描述一年内每月（或每日）最大有功功率负荷变化的情况，它主要用来安排发电设备的检修计划，同时也为制订发电机组或发电厂的扩建或新建计划提供依据。 6.年持续负荷曲线的定义、最大负荷利用时数的慨念、年持续负荷曲线的用途 答：年持续负荷曲线是按一年中系统负荷的数值大小及其持续小时数顺序排列而绘制成，作用是安排发电计划和进行可靠性估算。最大负荷利用小时数maxT是全年实际耗量W 跟负荷最大值maxP之比，即8760max0maxmax1WTPdtPP 9-3 1.负荷电压静态特性、ZIP 模型 答：当频率维持额定值不变时，负荷功率与电压的关系称为负荷的电压静态特性；负荷模型ZIP 是指在电力系统分析计算中对负荷特性所作的物理模拟或数学描述，负荷模型分为静态模型和动态模型。 2 22(/)(/)(/)(/)NPNPNPNqNqNqPPa V Vb V VcQQa V Vb V Vc 其中系数满足11PPPqqqabcabc  上式...
