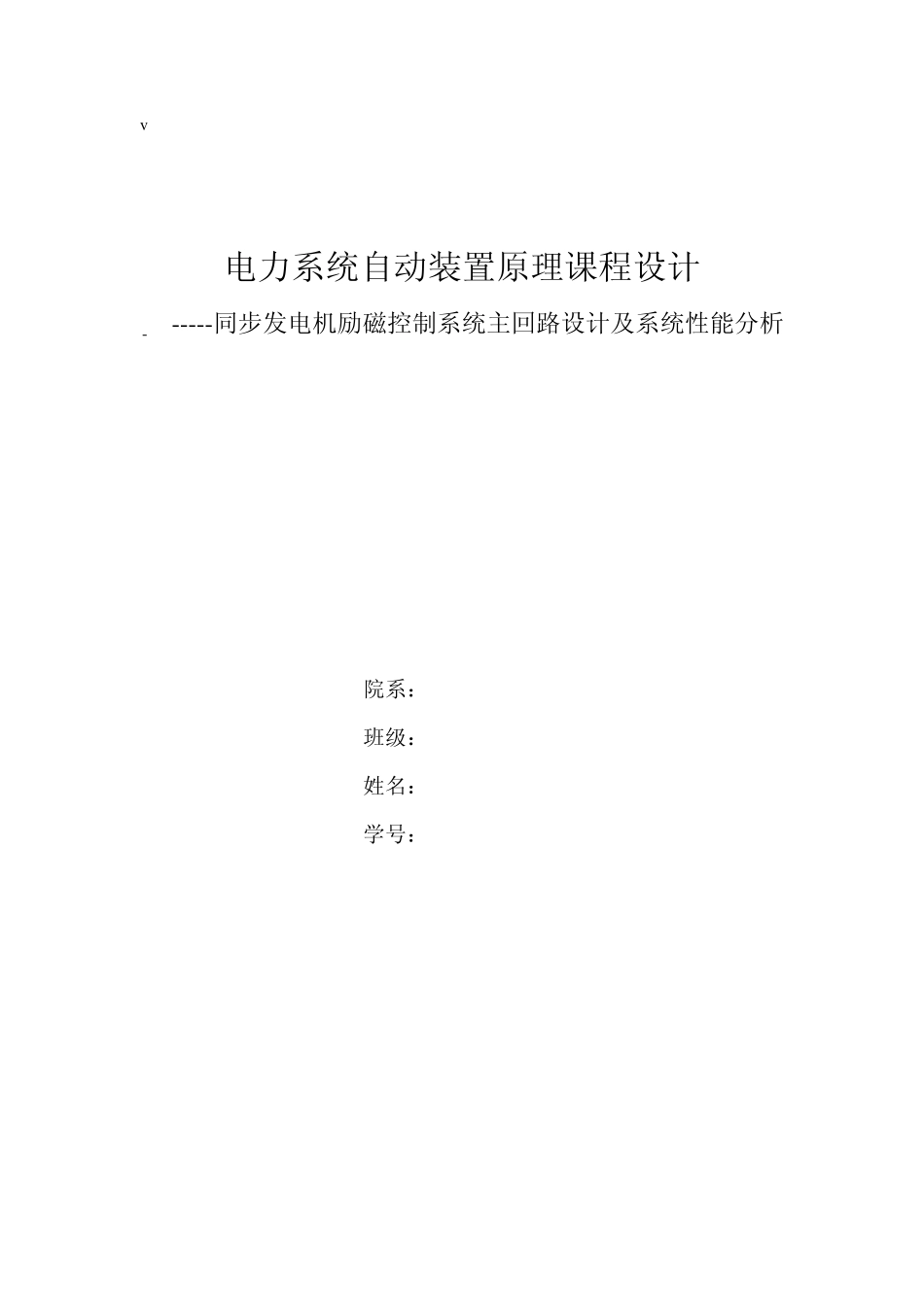

电力系统自动装置原理课程设计

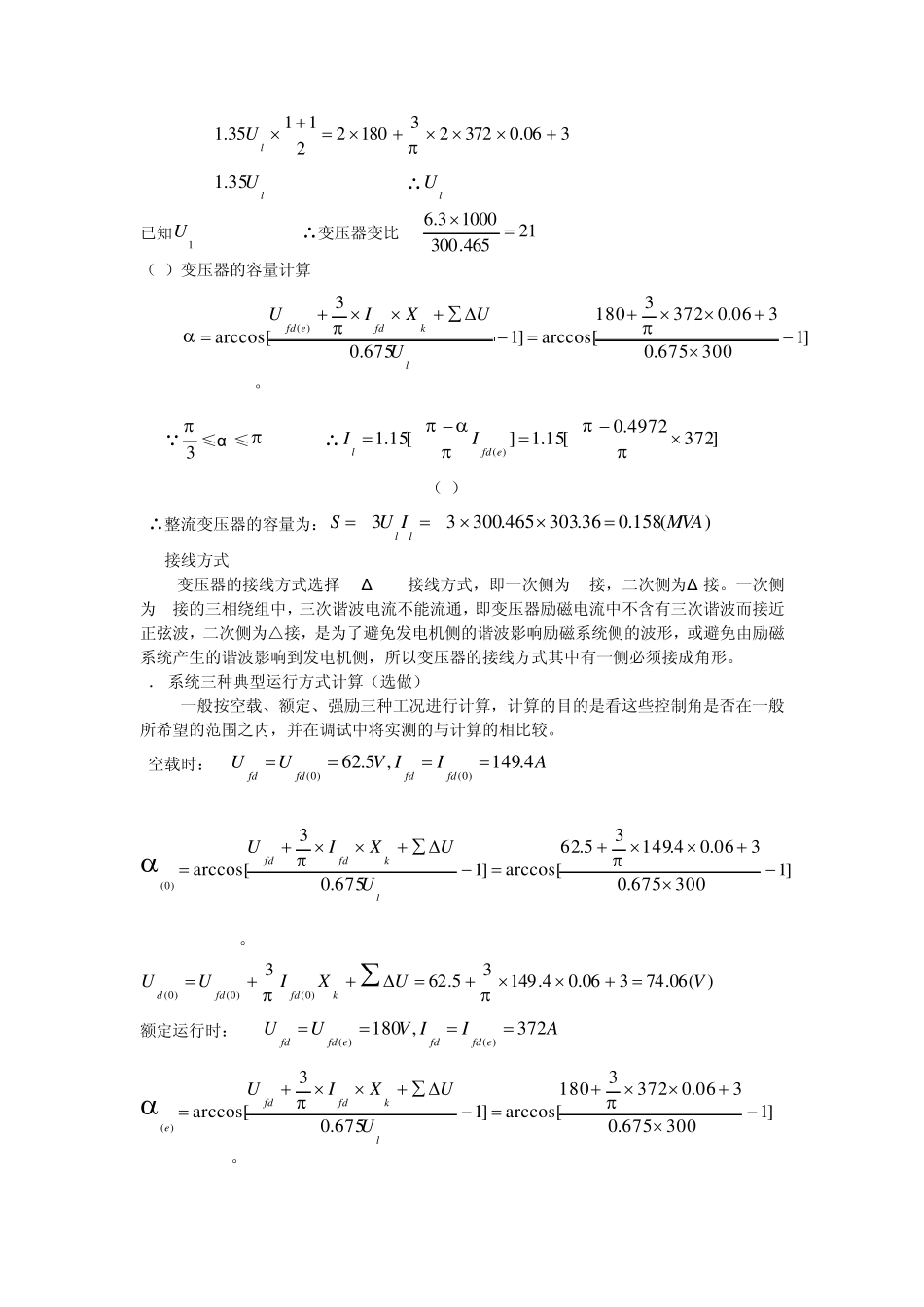

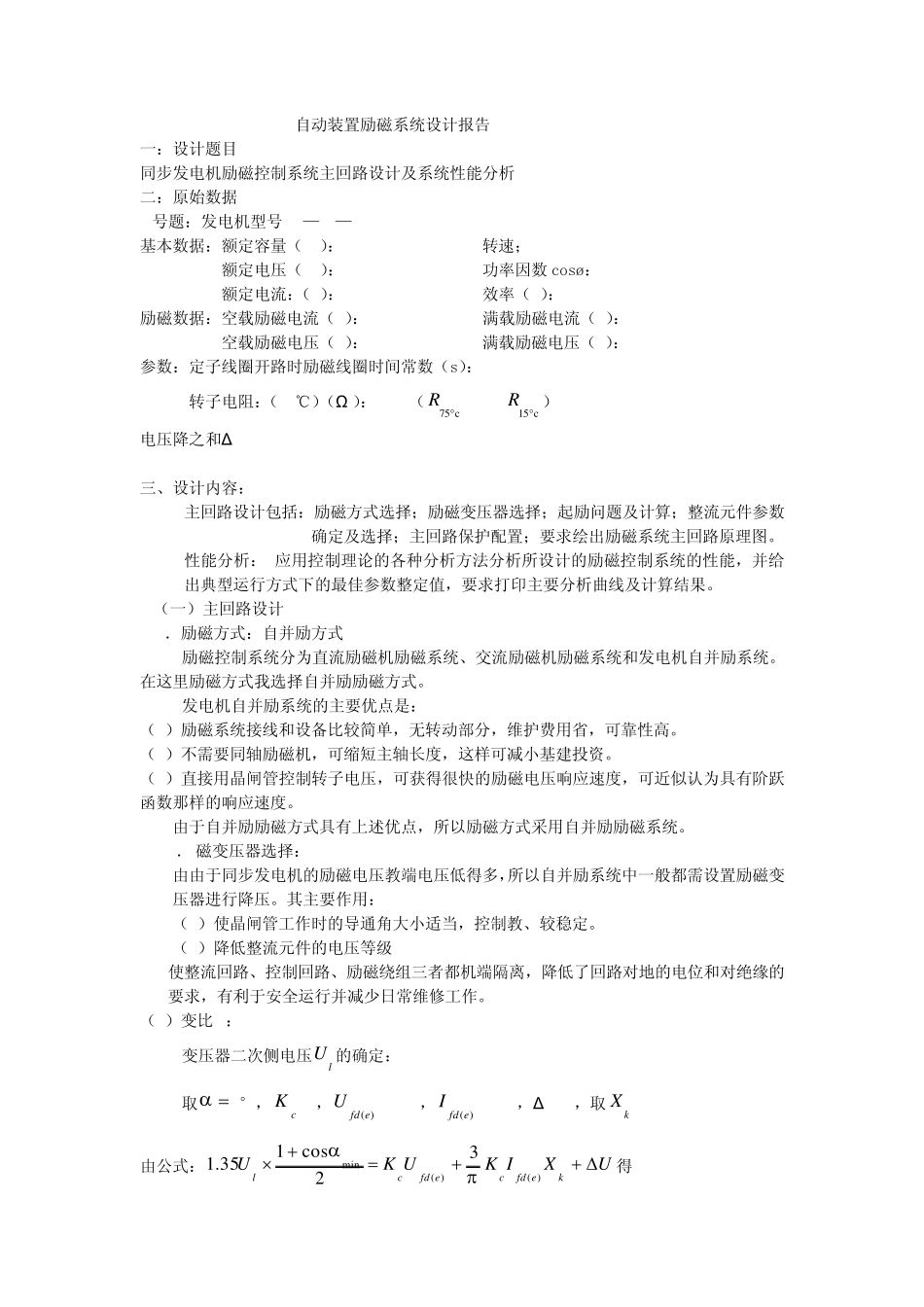

v 电力系统自动装置原理课程设计 - -----同步发电机励磁控制系统主回路设计及系统性能分析 院系： 班级： 姓名： 学号： 自动装置励磁系统设计报告 一：设计题目 同步发电机励磁控制系统主回路设计及系统性能分析 二：原始数据 2号题：发电机型号QF—25—2 基本数据：额定容量（MW）：25 转速；3000 额定电压（KV）：6.3 功率因数cosø：0.8 额定电流 ：（A）：2860 效 率（%）：97.74 励磁数据：空 载 励磁电流 （A）：149.4 满 载 励磁电流 （A）：372 空 载 励磁电压（V）：62.5 满 载 励磁电压（V）：180 参 数：定子 线 圈 开 路时 励磁线 圈 时 间 常 数（s）：11.599 转子 电阻 ：（75℃ ）（Ω ）：0407（c75R=1.24c15R） 电压降 之 和 Δ U=3 三 、 设计内 容： 1. 主回路设计包 括 ：励磁方 式 选 择 ；励磁变 压器 选 择 ；起 励问 题及计算 ；整 流 元 件 参 数 确 定及选 择 ；主回路保 护 配 置；要 求 绘 出 励磁系统主回路原理 图 。 2. 性能分析： 应 用 控制理 论 的 各 种 分析方 法 分析所 设计的 励磁控制系统的 性能， 并 给出 典 型运 行 方 式 下 的 最 佳 参 数整 定值 ， 要 求 打 印 主要 分析曲 线 及计算 结 果 。 （一）主回路设计 1． 励磁方 式 ：自并 励方 式 励磁控制系统分为 直 流 励磁机励磁系统、 交 流 励磁机励磁系统和 发电机自并 励系统。在这里励磁方 式 我选 择 自并 励励磁方 式 。 发电机自并 励系统的 主要 优点是： （1）励磁系统接线 和 设备比较简单， 无转动部分， 维护 费用 省， 可靠性高。 （2）不需要 同轴励磁机， 可缩短主轴长度， 这样可减小基建投资。 （3）直 接用 晶闸管控制转子 电压， 可获得很快的 励磁电压响应 速度， 可近似认为 具有阶跃函数那样的 响应 速度。 由于自并 励励磁方 式 具有上述优点， 所 以励磁方 式 采用 自并 励励磁系统。 2． 磁变 压器 选 择 ： 由由于同步发电机的 励磁电压教端电压低得多，所 以自并 励系统中一般都需设置励磁变压器 进行 降 压。 其主要 作用 ： （1）使晶闸管工作时 的 导通角大小适当， 控制教、 较稳定。 （2）降 低整 流 元 件 的 电压等级 使整 流 回路、 控制回路、 励磁绕组三 ...
